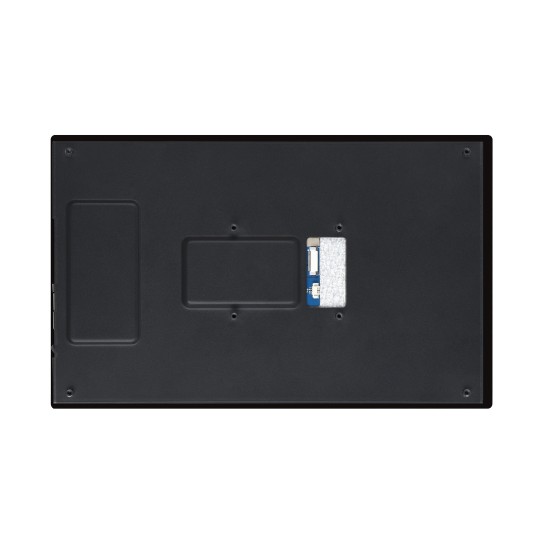

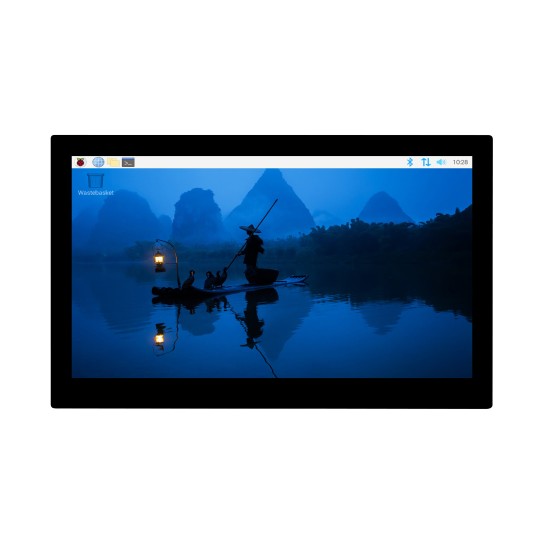

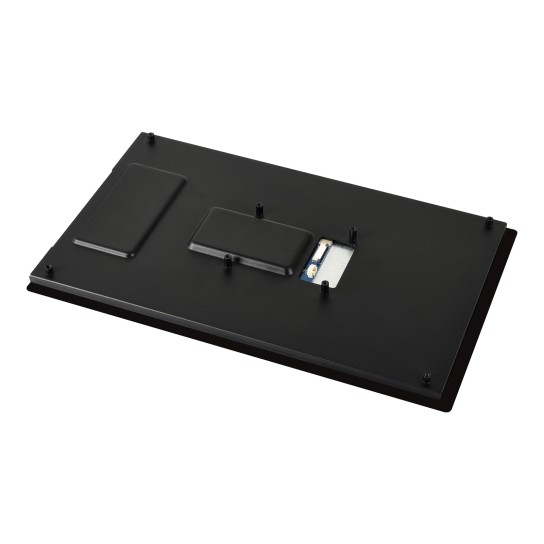

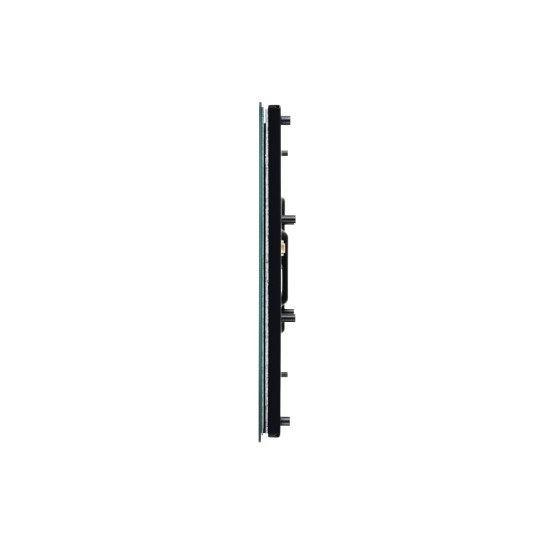

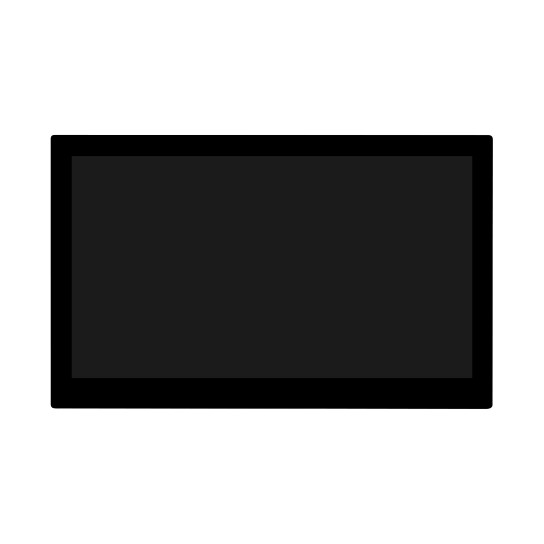

10.1 英寸 DSI 电容触控屏
720×1280 像素 IPS 面板全贴合屏幕，支持十点触摸，400cd/㎡亮度
- 品牌：Waveshare
- 型号：10.1-DSI-TOUCH-B
- SKU：32603
- 电池：无电池
10.1 英寸 DSI 高色域触控屏
![10.1 英寸 DSI 显示屏触控屏主图]()
![10.1 英寸 DSI 显示屏触控屏主图]()
本产品默认是竖屏显示，分辨率是 720 × 1280 (H×V)
可以通过修改软件设置进行横屏显示
设备及系统支持
![10.1 英寸 DSI 显示屏触控屏主图]()
设备连接图示
接入 Raspberry Pi 5
![10.1 英寸 DSI 显示屏触控屏接入树莓派 5]()
请确保 FFC 线连接方向无误，并通过杜邦线提供 5V 电源
接入 Raspberry Pi 4B
![10.1 英寸 DSI 显示屏触控屏接入树莓派 4B]()
请确保 DSI 排线连接方向无误，并通过杜邦线提供 5V 电源
接入 ESP32-P4-NANO
![10.1 英寸 DSI 显示屏触控屏接入ESP32-P4-NANO]()
接入 Luckfox Omni3576
![10.1 英寸 DSI 显示屏触控屏接入Luckfox Omni3576]()
接入 Luckfox Lyra
![10.1 英寸 DSI 显示屏触控屏接入 Luckfox Lyra]()
图片仅供展示，本产品不含以上主板或主机
IPS 显示面板
出色的显示性能，可视角度为 170°
![10.1 英寸 DSI 显示屏触控屏，从三个角度观察 IPS 显示面板，170 可视角度]()
采用高色域量子灯技术
色域更高 色度更纯
![10.1 英寸 DSI 显示屏触控屏采用高色域量子点技术]()
电容式十点触控
![10.1 英寸 DSI 显示屏触控屏支持电容式十点触控]()
1、可支持 10 点触摸，实际触摸点数与软件系统有关
2、钢化玻璃面板，硬度达 6H
接口说明
![10.1 英寸 DSI 显示屏触控屏接口说明]()
产品尺寸
![10.1 英寸 DSI 显示屏触控屏产品尺寸]()
| 屏幕 |
| 亮度 |
500cd/㎡ |
| 像素大小(H×V) |
0.174×0.174 (mm) |
| 分辨率 |
720×1280 |
| 可视角度 |
170° |
| 尺寸 |
10.1 英寸 |
| 支持调光 |
是 |
| 显示色域 |
76%NTSC |
| 显示面板 |
IPS |
| 触摸 |
| 触摸点数 |
十点 |
| 触摸类型 |
电容 |
| 触摸面板 |
钢化玻璃 |
型号：10.1-DSI-TOUCH-B
- 10.1-DSI-TOUCH-B 触控屏 × 1
- MIPI DSI 连接线 × 1
- MX 1.25 2PIN 转 2.54 3P 连接线 × 1
- 22PIN FFC 线 (异向) × 2
- MX1.25 2PIN 转 4PIN × 1
- 铜柱包 × 1
