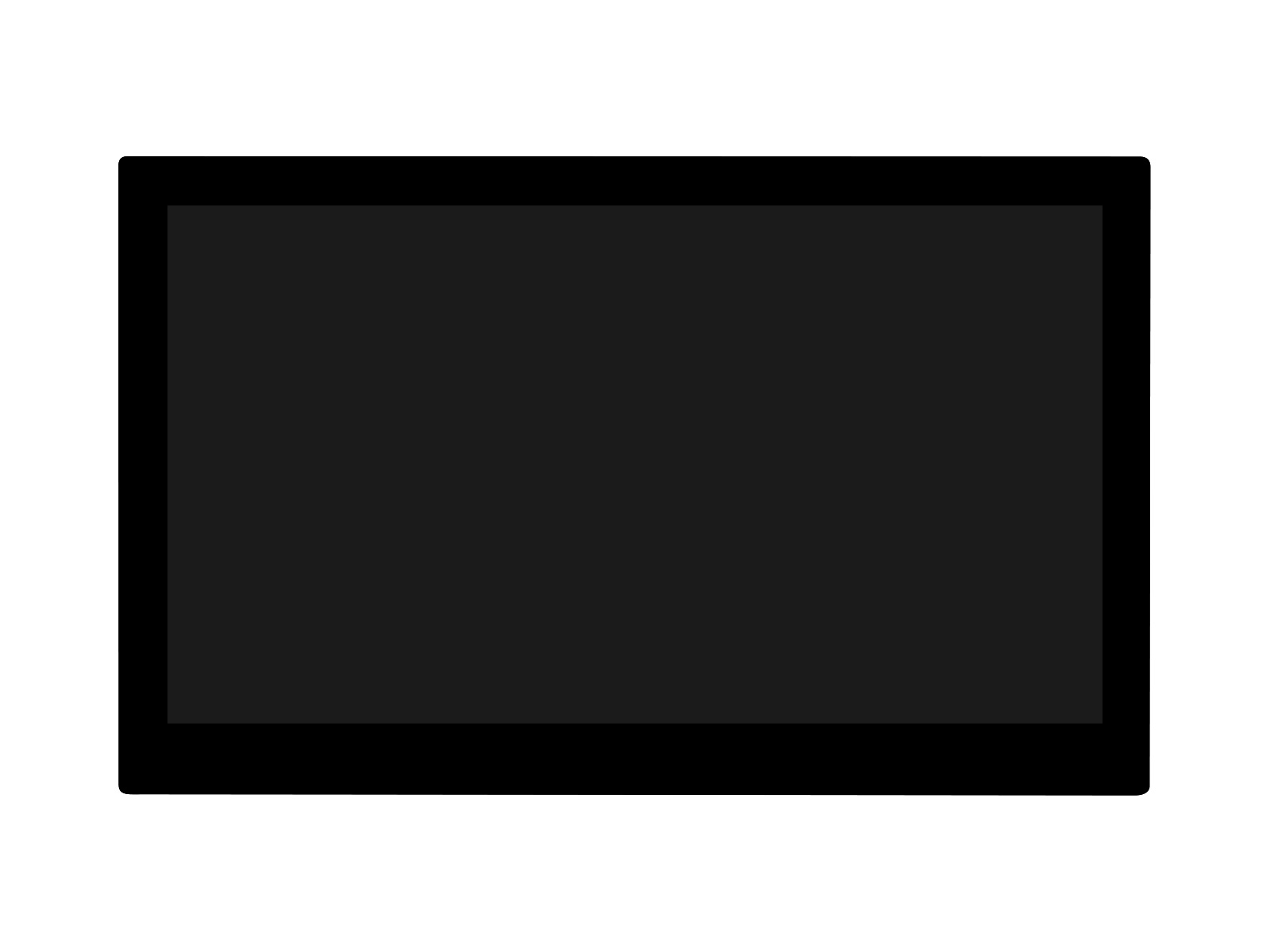

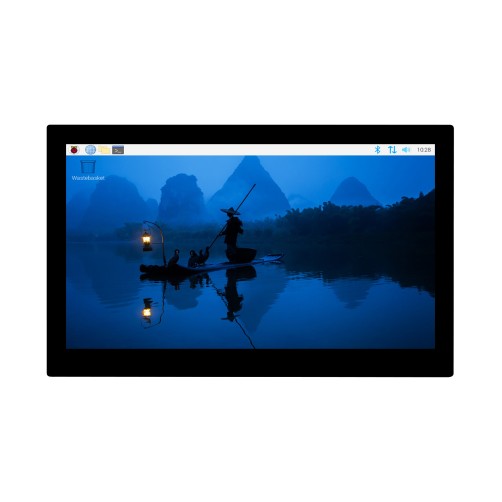

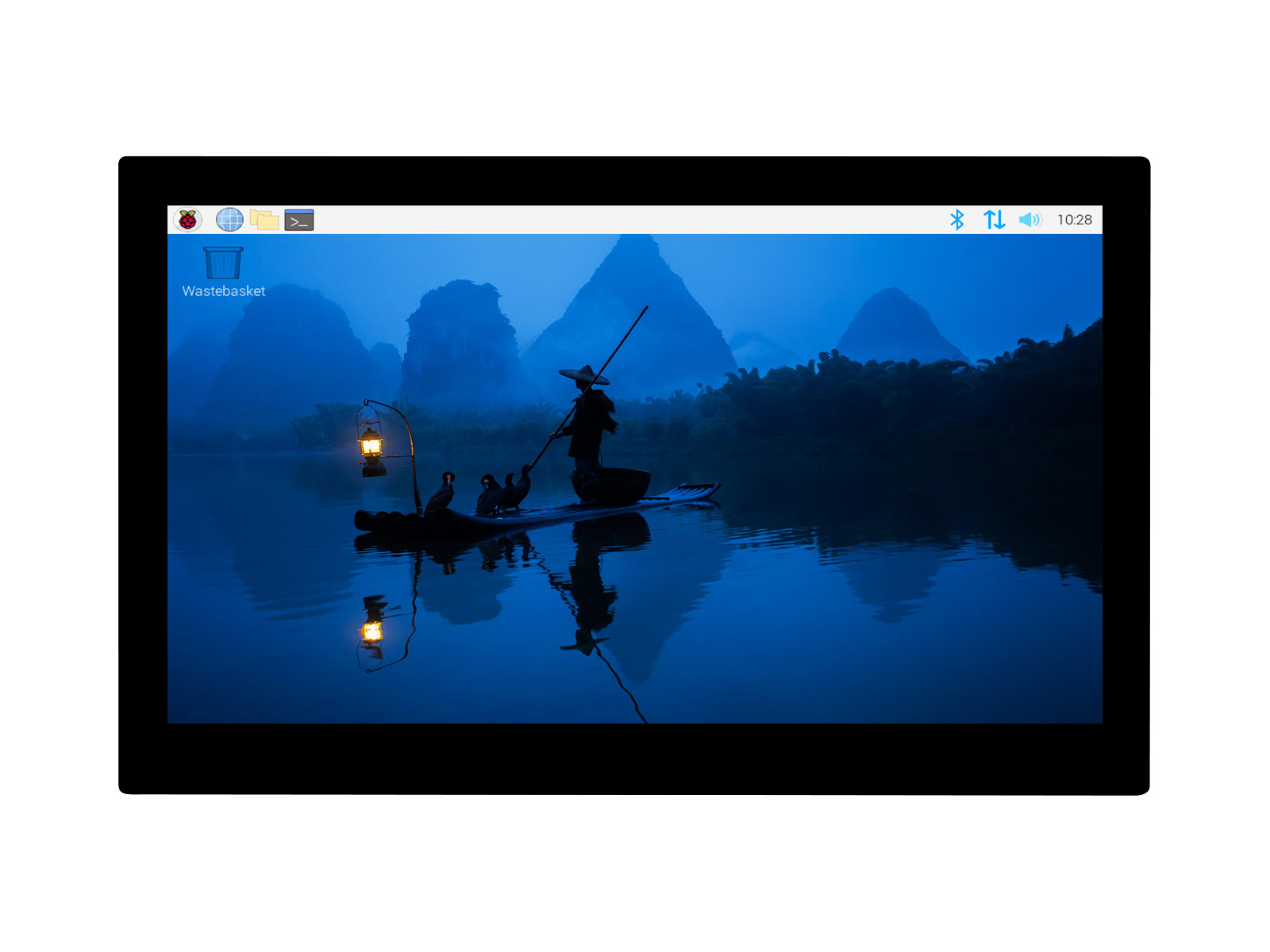

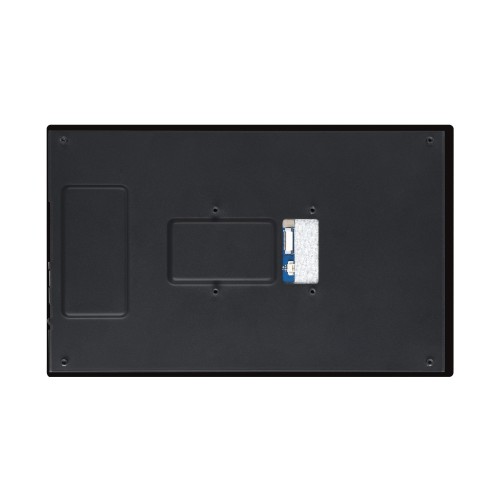

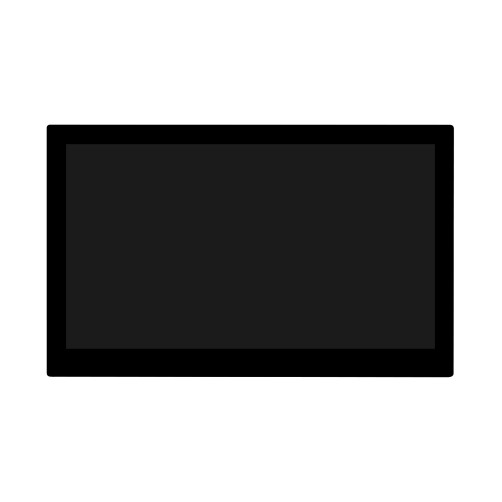

10.1 英寸 DSI 电容触控屏

720×1280 像素 IPS 面板全贴合屏幕，支持十点触摸，400cd/㎡亮度

  • 品牌：Waveshare
  • 型号：10.1-DSI-TOUCH-B
  • SKU：32603
  • 电池：无电池

  • ¥329.26

    税前 ¥326.00
Omni3576 边缘计算扩展板

10.1 英寸 DSI 高色域触控屏

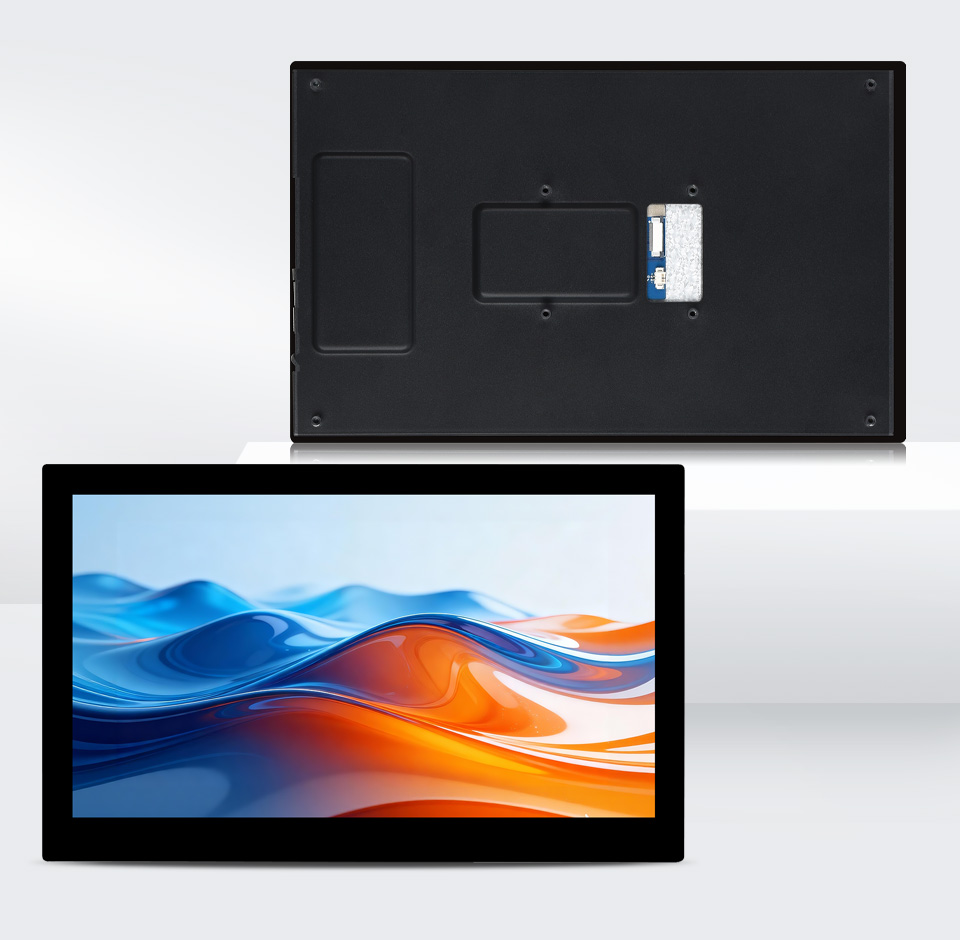

10.1 英寸 DSI 显示屏触控屏主图

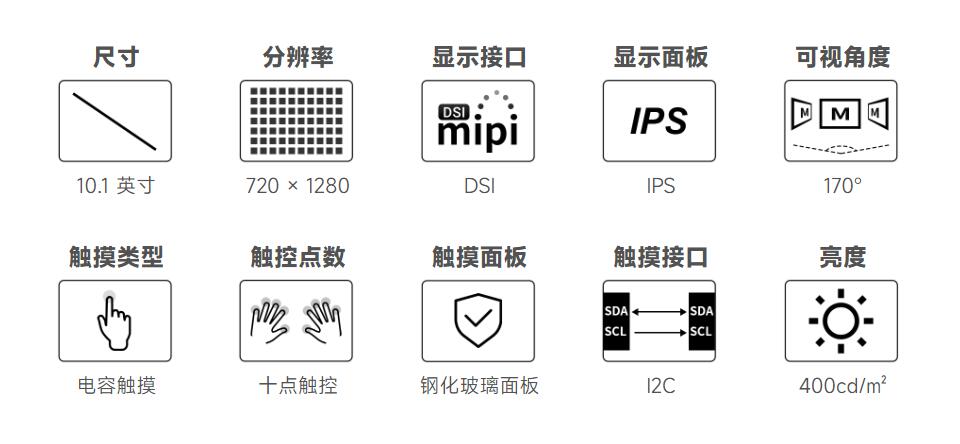

10.1 英寸 DSI 显示屏触控屏主图

本产品默认是竖屏显示，分辨率是 720 × 1280 (H×V)
可以通过修改软件设置进行横屏显示

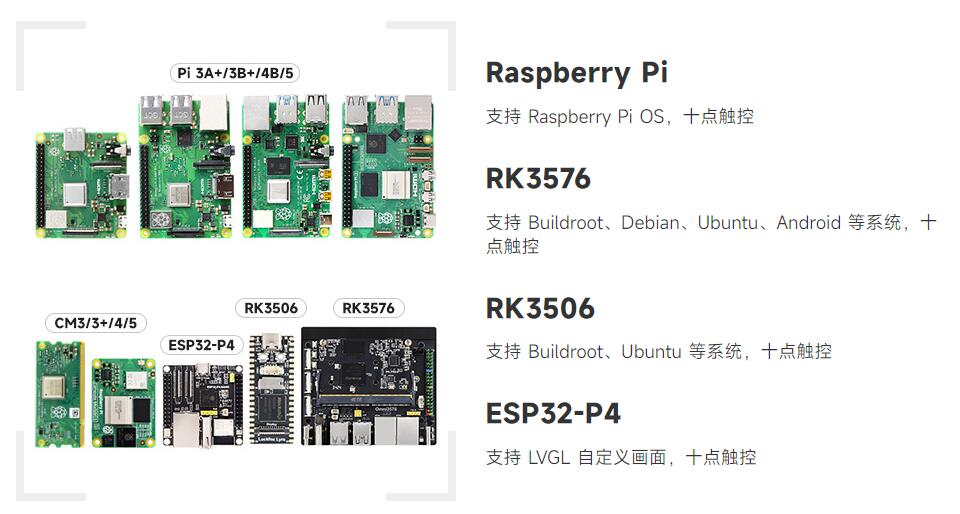

设备及系统支持

10.1 英寸 DSI 显示屏触控屏主图

设备连接图示

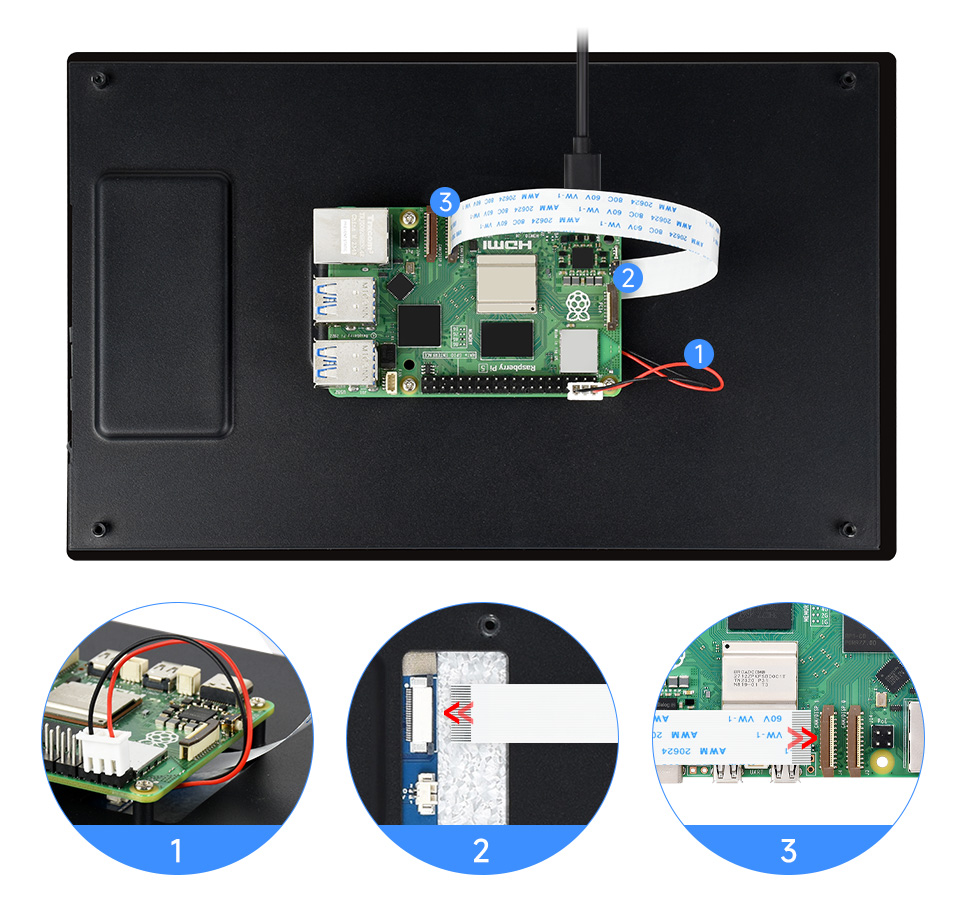

接入 Raspberry Pi 5

10.1 英寸 DSI 显示屏触控屏接入树莓派 5

请确保 FFC 线连接方向无误，并通过杜邦线提供 5V 电源

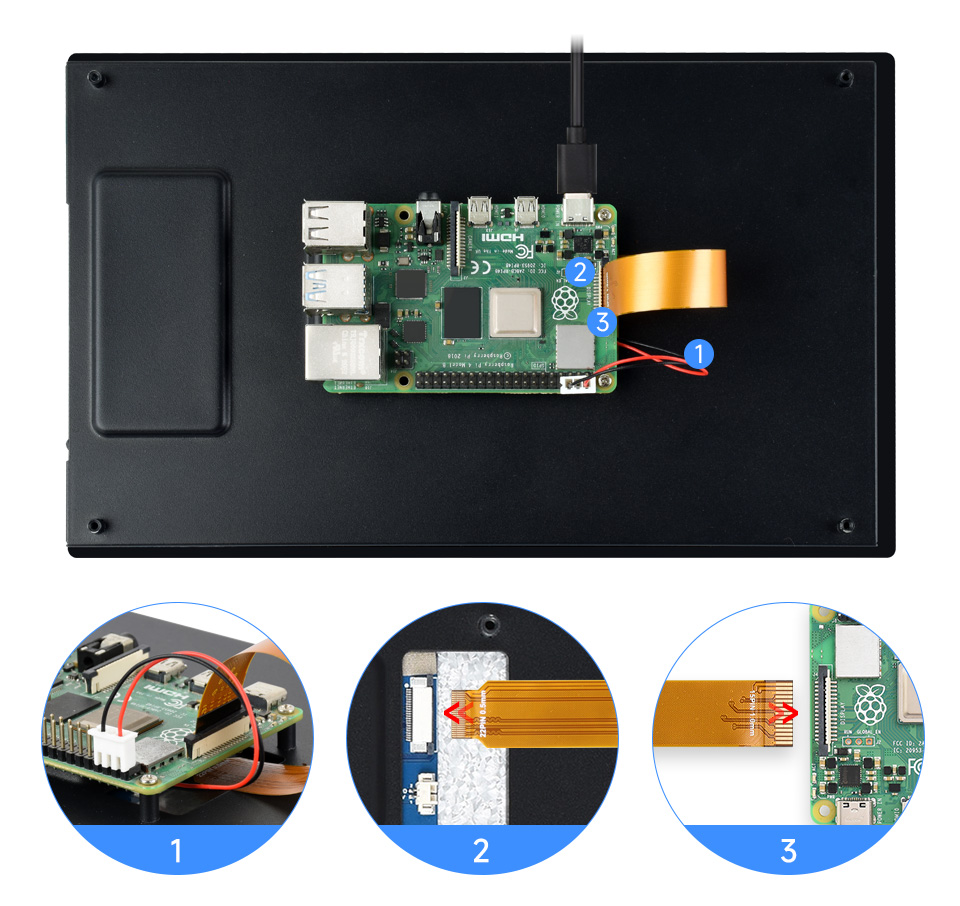

接入 Raspberry Pi 4B

10.1 英寸 DSI 显示屏触控屏接入树莓派 4B

请确保 DSI 排线连接方向无误，并通过杜邦线提供 5V 电源

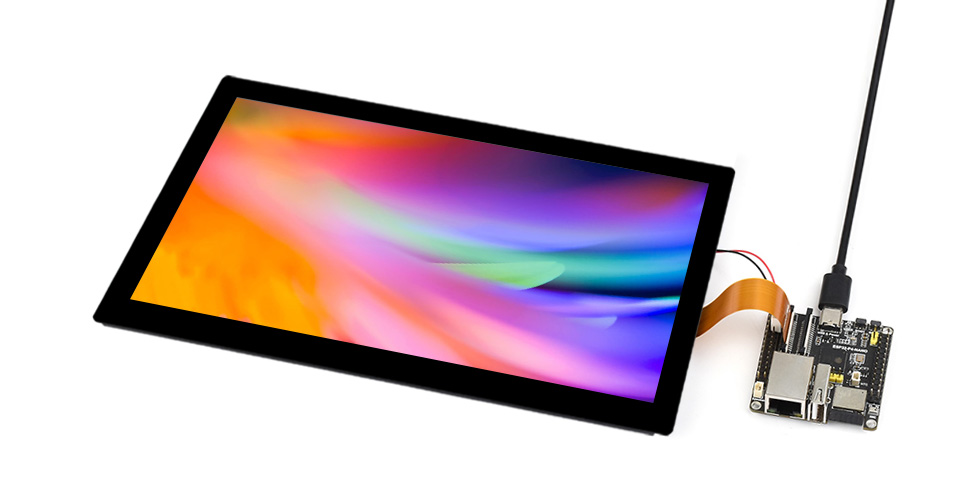

接入 ESP32-P4-NANO

10.1 英寸 DSI 显示屏触控屏接入ESP32-P4-NANO

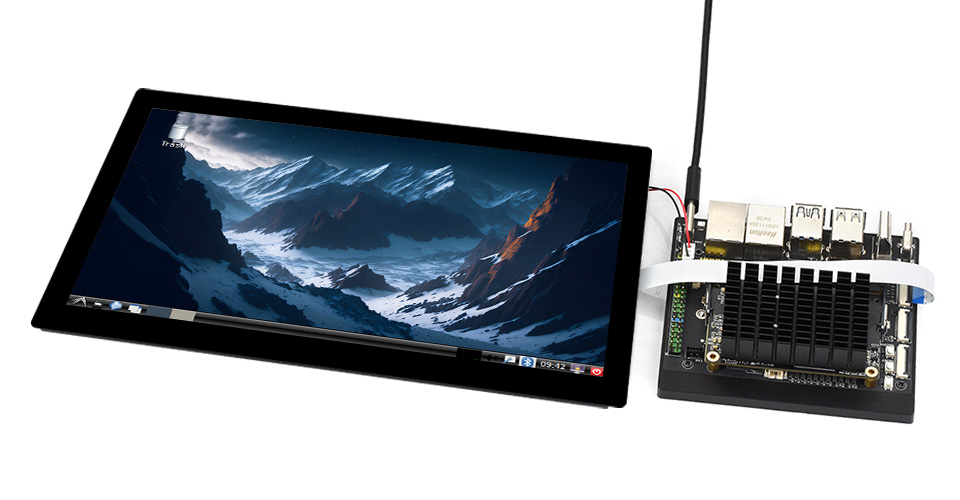

接入 Luckfox Omni3576

10.1 英寸 DSI 显示屏触控屏接入Luckfox Omni3576

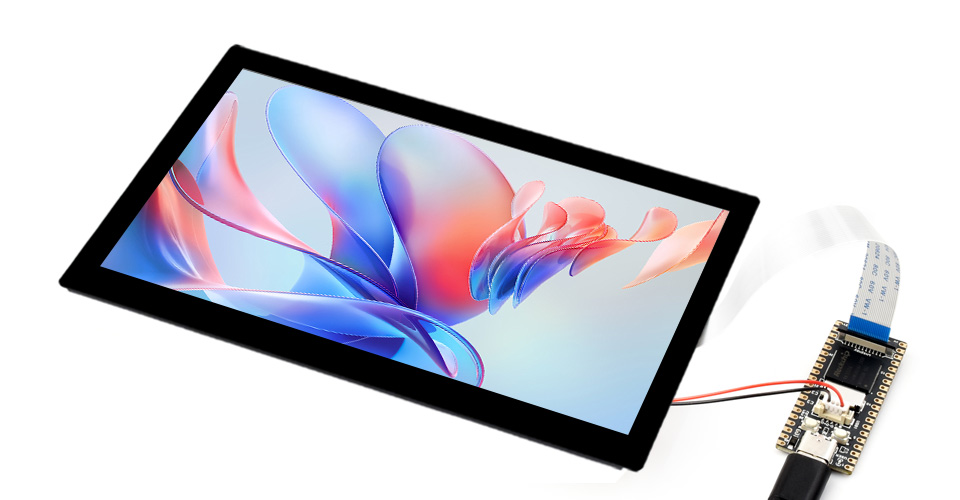

接入 Luckfox Lyra

10.1 英寸 DSI 显示屏触控屏接入 Luckfox Lyra

图片仅供展示，本产品不含以上主板或主机

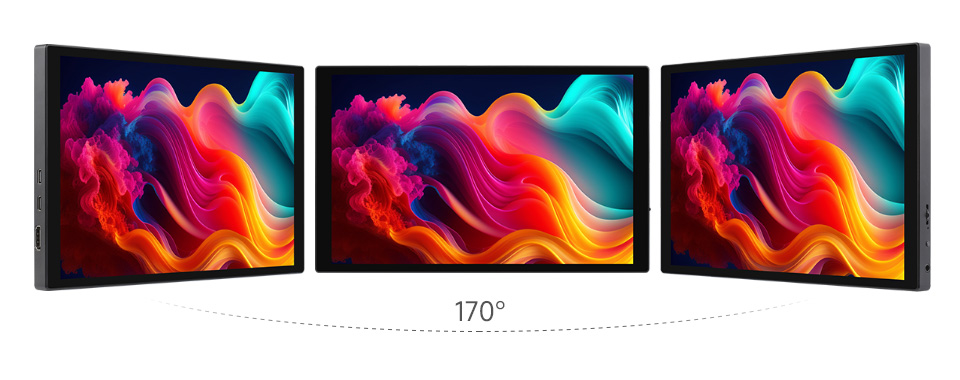

IPS 显示面板

出色的显示性能，可视角度为 170°

10.1 英寸 DSI 显示屏触控屏，从三个角度观察 IPS 显示面板，170 可视角度

采用高色域量子灯技术

色域更高 色度更纯

10.1 英寸 DSI 显示屏触控屏采用高色域量子点技术

电容式十点触控

10.1 英寸 DSI 显示屏触控屏支持电容式十点触控

1、可支持 10 点触摸，实际触摸点数与软件系统有关
2、钢化玻璃面板，硬度达 6H

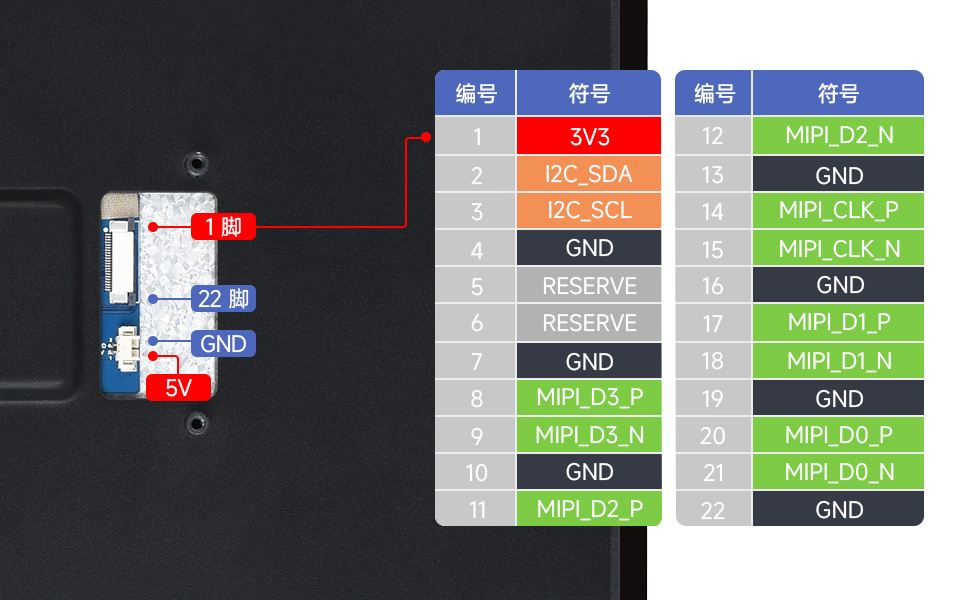

接口说明

10.1 英寸 DSI 显示屏触控屏接口说明

背光亮度可通过软件调节

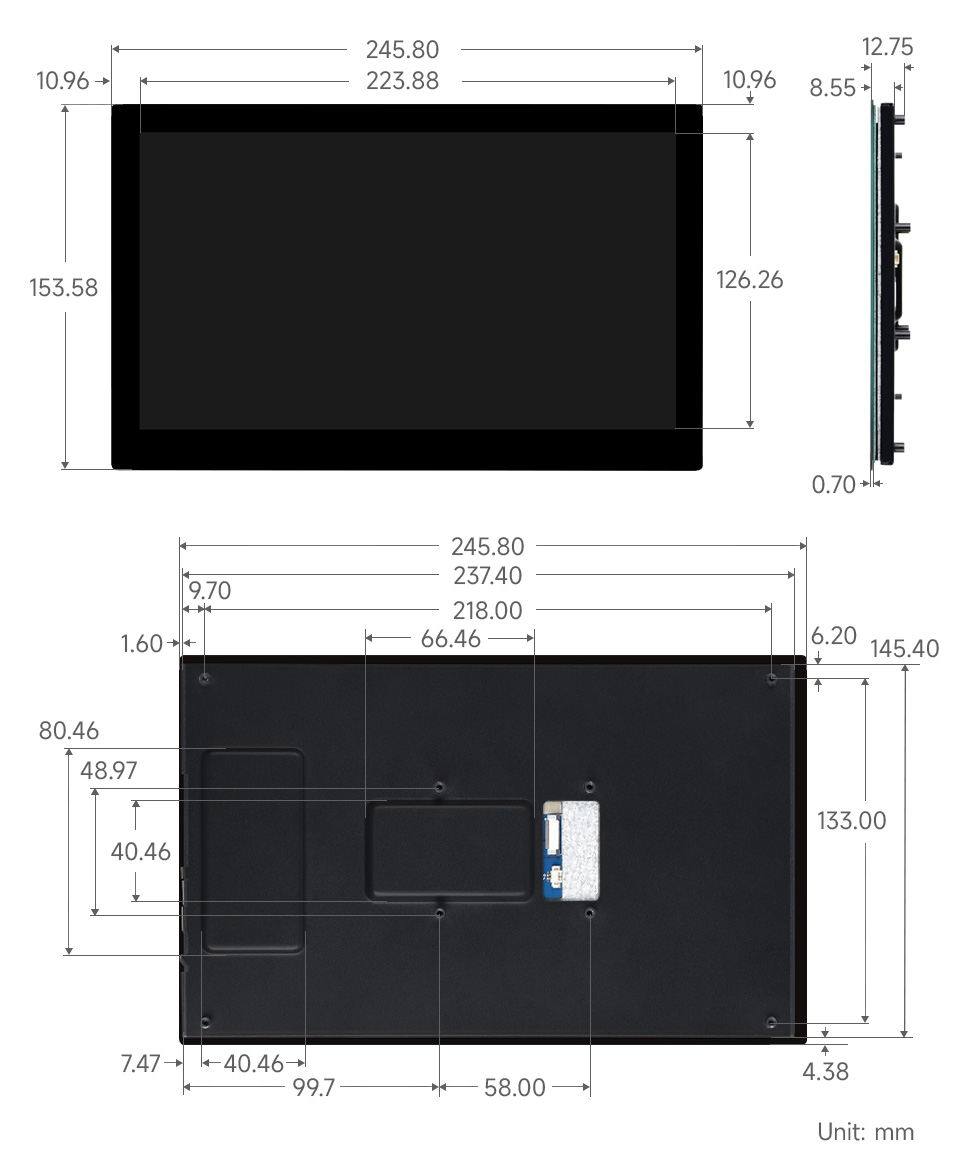

产品尺寸

10.1 英寸 DSI 显示屏触控屏产品尺寸
屏幕
亮度 400cd/㎡
像素大小(H×V) 0.174×0.174 (mm)
分辨率 720×1280
可视角度 170°
尺寸 10.1 英寸
支持调光 是
显示色域 76%NTSC
显示面板 IPS
触摸
触摸点数 十点
触摸类型 电容
触摸面板 钢化玻璃
型号：10.1-DSI-TOUCH-B
  1. 10.1-DSI-TOUCH-B 触控屏 × 1
  2. MIPI DSI 连接线 × 1
  3. MX 1.25 2PIN 转 2.54 3P 连接线 × 1

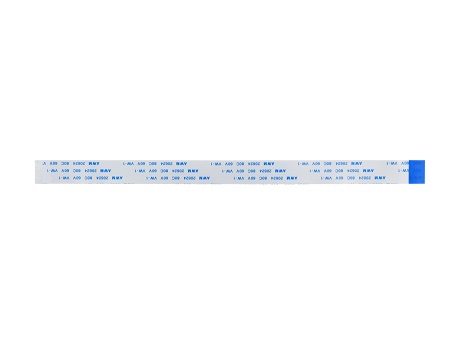

  4. 22PIN FFC 线 (异向) × 2
  5. MX1.25 2PIN 转 4PIN × 1

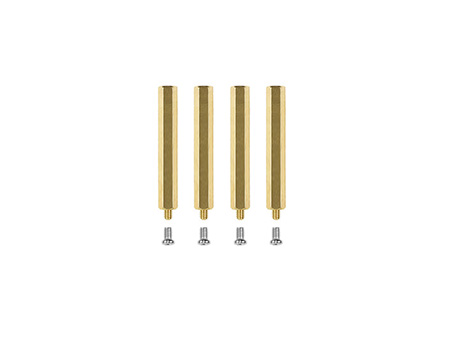

  6. 铜柱包 × 1
10.1 英寸触摸屏

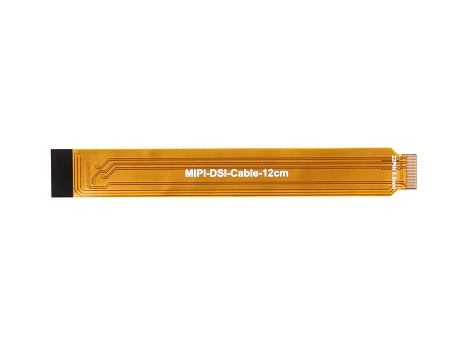

MIPI DSI 线
FPC 线
杜邦线 4pcs

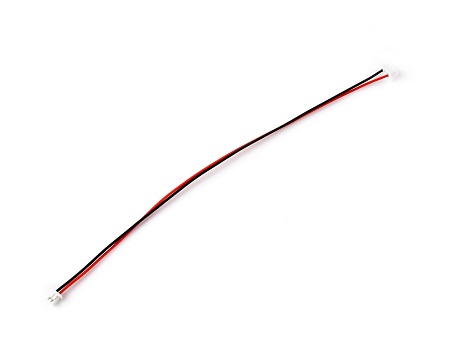

MX1.25 2PIN 转 4PIN
杜邦线 4pcs
