Luckfox PicoKVM 拓展板
PCIe 接口通用，需配合 Luckfox PicoKVM 使用，实现远程电源管理
- 品牌：LUCKFOX
- 型号：Luckfox PicoKVM Ext
- SKU：33756
- 电池：无电池
Luckfox PicoKVM 拓展板
需配合 Luckfox PicoKVM 使用，实现远程电源管理

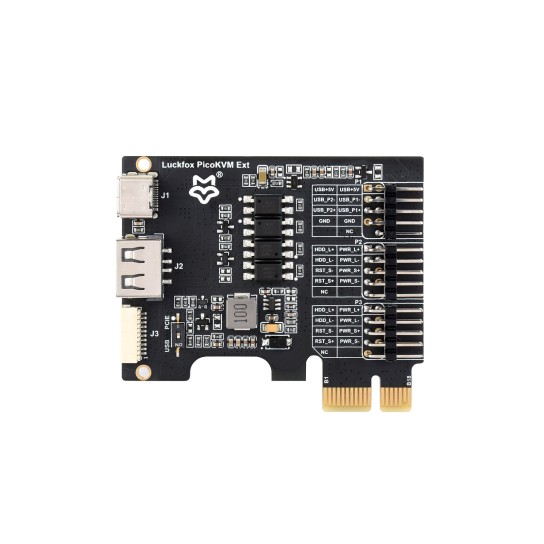

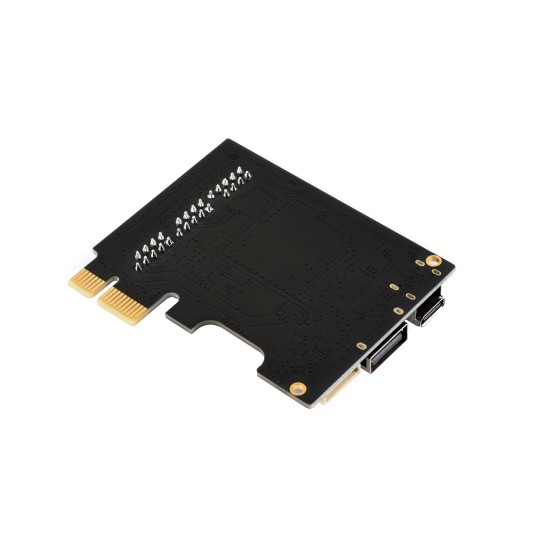

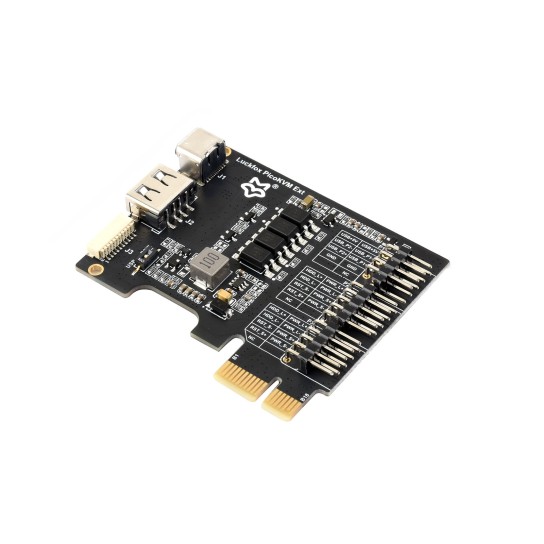

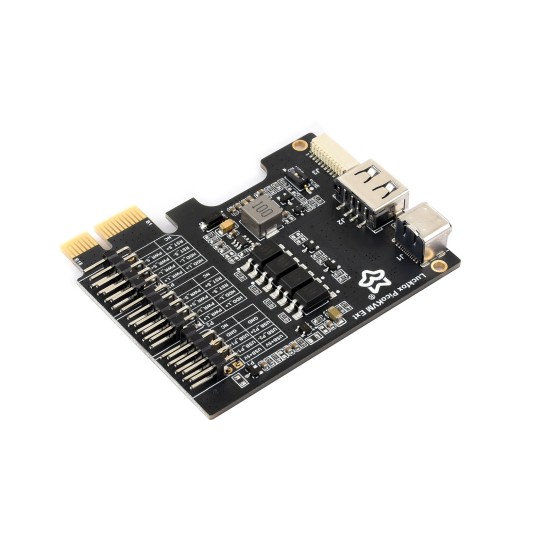

![Luckfox PicoKVM 拓展板主图]()
![Luckfox PicoKVM 拓展板 功能图标：PCIe 接口通用、USB/PCIe 供电切换、USB 接口引出、兼容多种尺寸]()
PCIe 接口通用
支持带 PCIe ×1 / ×4 / ×8 / ×16 卡槽接口的主板使用
![Luckfox PicoKVM 拓展板接入各种扩展板]()
注：PCIe 接口仅用于 12V 取电
两组前面板接口排线座
可以同时连接前面板接口和机箱面板，共同控制电源
![Luckfox PicoKVM 拓展板两组前面板接口排线座]()
支持 PCIe 供电和 USB 供电
两种供电模式，可通过开关切换供电源
![Luckfox PicoKVM 拓展板支持 PCIe 供电和 USB 供电]()
引出主板 USB 接口
通过连接主板 USB 排线座引出 USB-A 和 USB-C 接口，
可连接 Luckfox PicoKVM 或其他 USB 设备
![Luckfox PicoKVM 拓展板引出主板 USB 接口]()
网页控制
配合 Luckfox PicoKVM，远程控制电脑开机、关机、重启、强制关机，
获取电源状态
![Luckfox PicoKVM 拓展板配合 Luckfox PicoKVM , 远程控制电脑开机、关机、重启、强制关机，获取电源状态]()

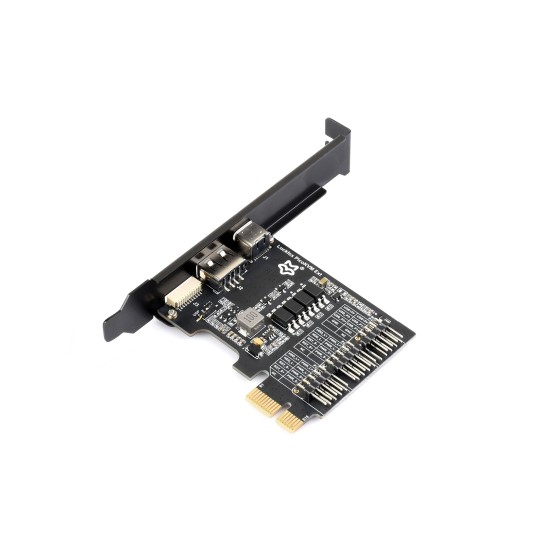

实机安装
附赠金属全高支架，版型小巧适配多种机箱结构，不占用外部空间
![Luckfox PicoKVM 拓展板实机安装]()
资源简介
![Luckfox PicoKVM 拓展板外形尺寸]()
- USB-C 接口
连接主板 USB 排线座 USB_P1
- USB-A 接口
连接主板 USB 排线座 USB_P2
- IO 控制排线接口
- 供电切换开关
可切换 USB 供电或 PCIe 供电
- PCIe 接口
支持 12V 取电
- 主板前面板接口排线座
连接前面板接口和机箱面板
- 主板 USB 排线座
IO 控制接口引脚定义
![Luckfox PicoKVM 拓展板IO 控制接口引脚定义]()
外形尺寸
![Luckfox PicoKVM 拓展板外形尺寸]()
| 接口及外设 |
| PCIe |
支持 ×1 / ×4 / ×8 / ×16 |
| USB |
Type-C x1; Type-A x1 |
型号：Luckfox PicoKVM Ext
- Luckfox PicoKVM Ext × 1
- 主板 USB 排线延长线 9P × 1
- 主板面板排线延长线 9P × 1
- SH1.0 10PIN 连接线 (同向) 1m × 1
