Luckfox PicoKVM 拓展板

PCIe 接口通用，需配合 Luckfox PicoKVM 使用，实现远程电源管理

  • 品牌：LUCKFOX
  • 型号：Luckfox PicoKVM Ext
  • SKU：33756
  • 电池：无电池

  • ¥49.49

    税前 ¥49.00
轻量级 IP KVM 运维工具

Luckfox PicoKVM 拓展板

需配合 Luckfox PicoKVM 使用，实现远程电源管理

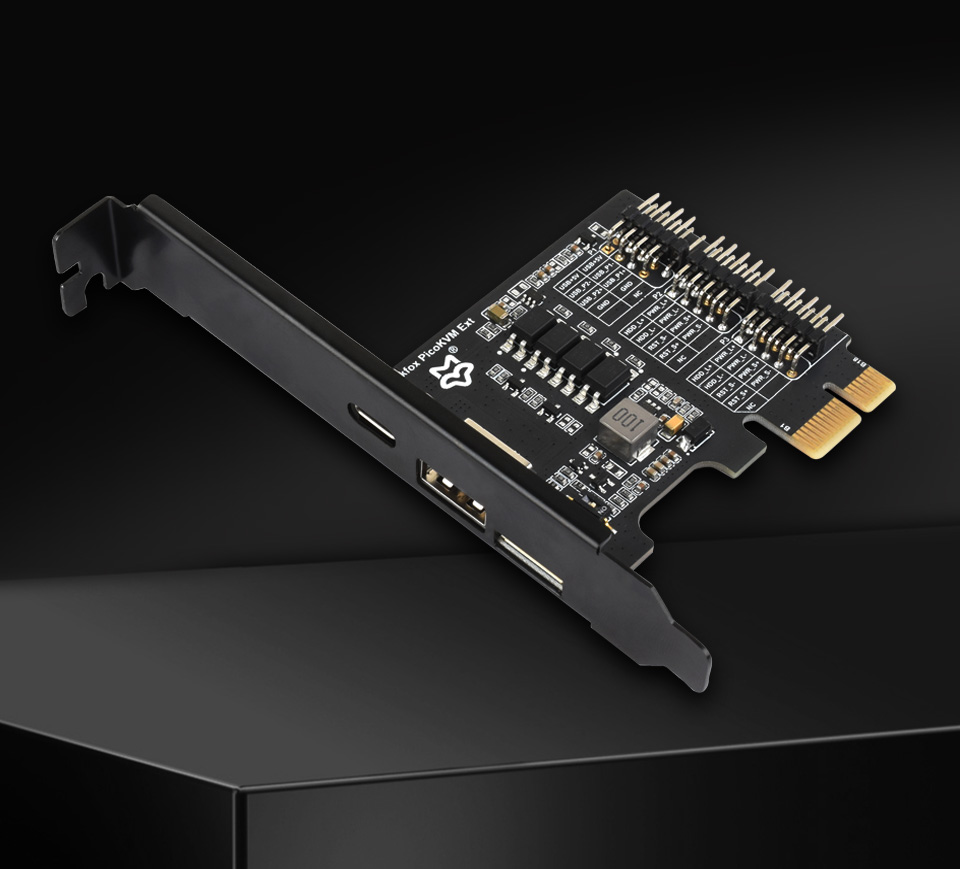

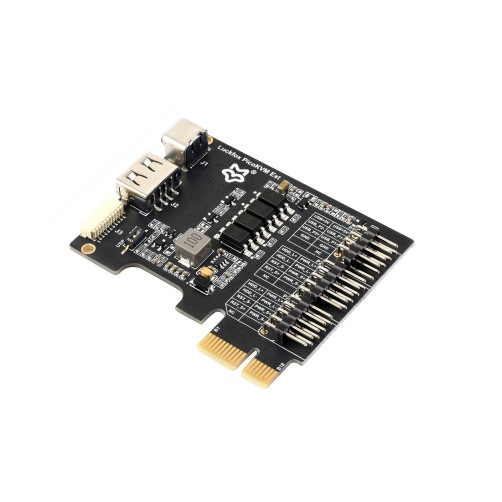

Luckfox PicoKVM 拓展板主图 Luckfox PicoKVM 拓展板 功能图标：PCIe 接口通用、USB/PCIe 供电切换、USB 接口引出、兼容多种尺寸

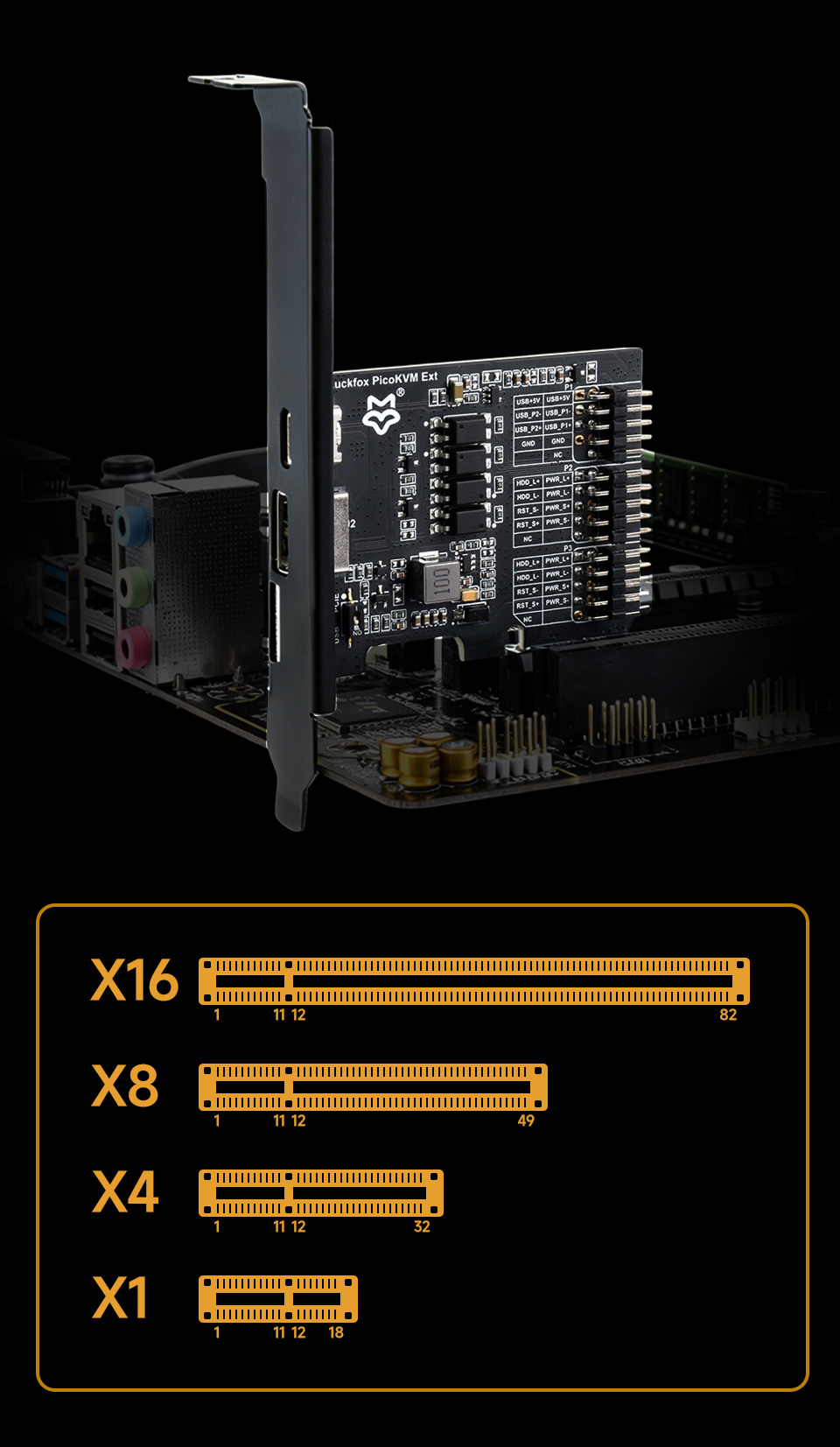

PCIe 接口通用

支持带 PCIe ×1 / ×4 / ×8 / ×16 卡槽接口的主板使用

Luckfox PicoKVM 拓展板接入各种扩展板

注：PCIe 接口仅用于 12V 取电

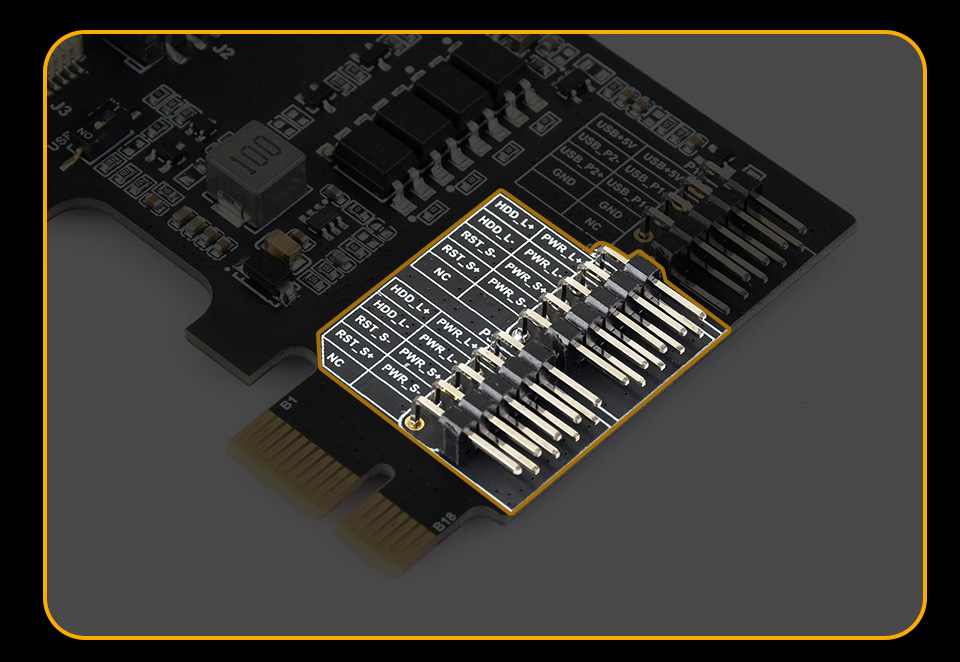

两组前面板接口排线座

可以同时连接前面板接口和机箱面板，共同控制电源

Luckfox PicoKVM 拓展板两组前面板接口排线座

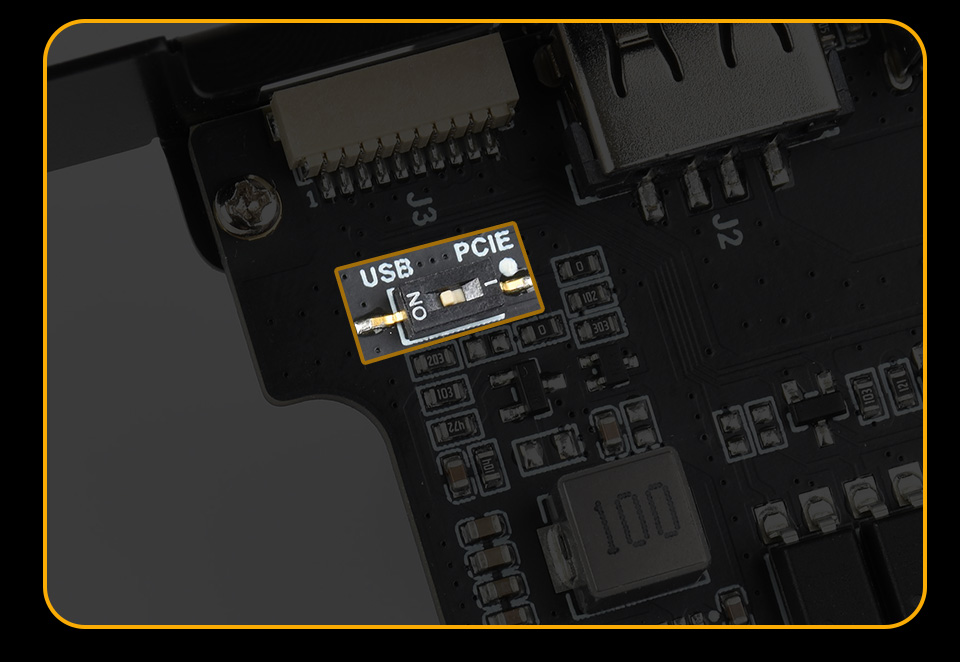

支持 PCIe 供电和 USB 供电

两种供电模式，可通过开关切换供电源

Luckfox PicoKVM 拓展板支持 PCIe 供电和 USB 供电

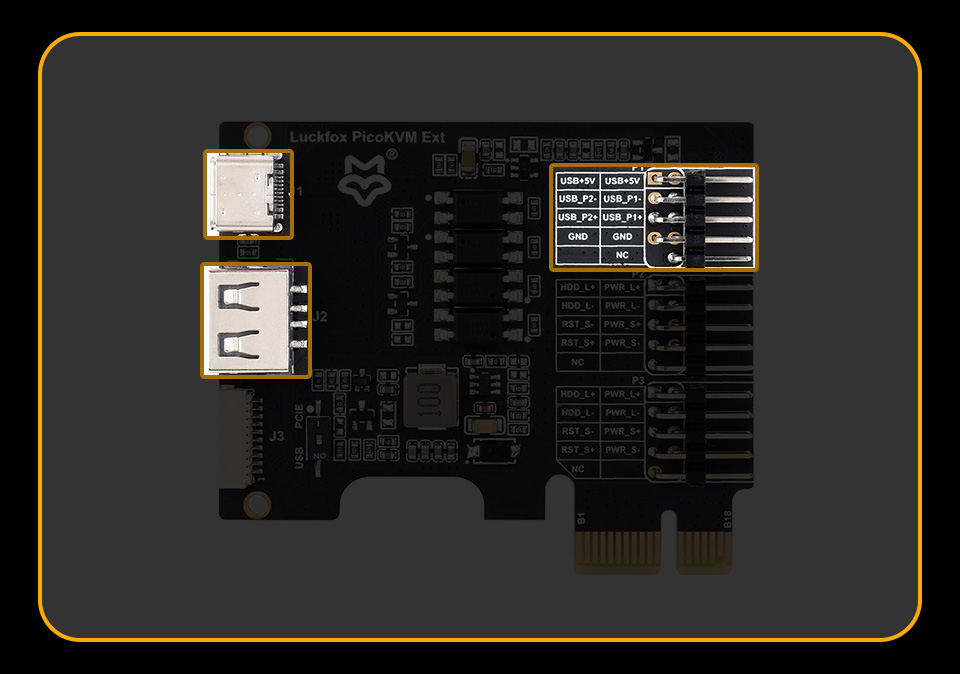

引出主板 USB 接口

通过连接主板 USB 排线座引出 USB-A 和 USB-C 接口，
可连接 Luckfox PicoKVM 或其他 USB 设备

Luckfox PicoKVM 拓展板引出主板 USB 接口

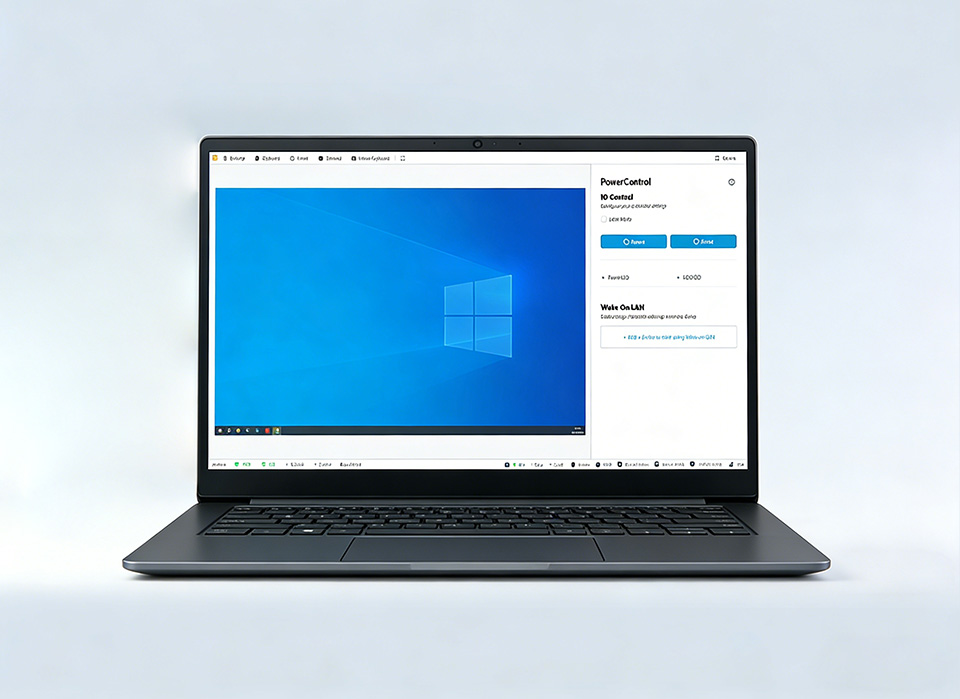

网页控制

配合 Luckfox PicoKVM，远程控制电脑开机、关机、重启、强制关机，
获取电源状态

Luckfox PicoKVM 拓展板配合 Luckfox PicoKVM , 远程控制电脑开机、关机、重启、强制关机，获取电源状态

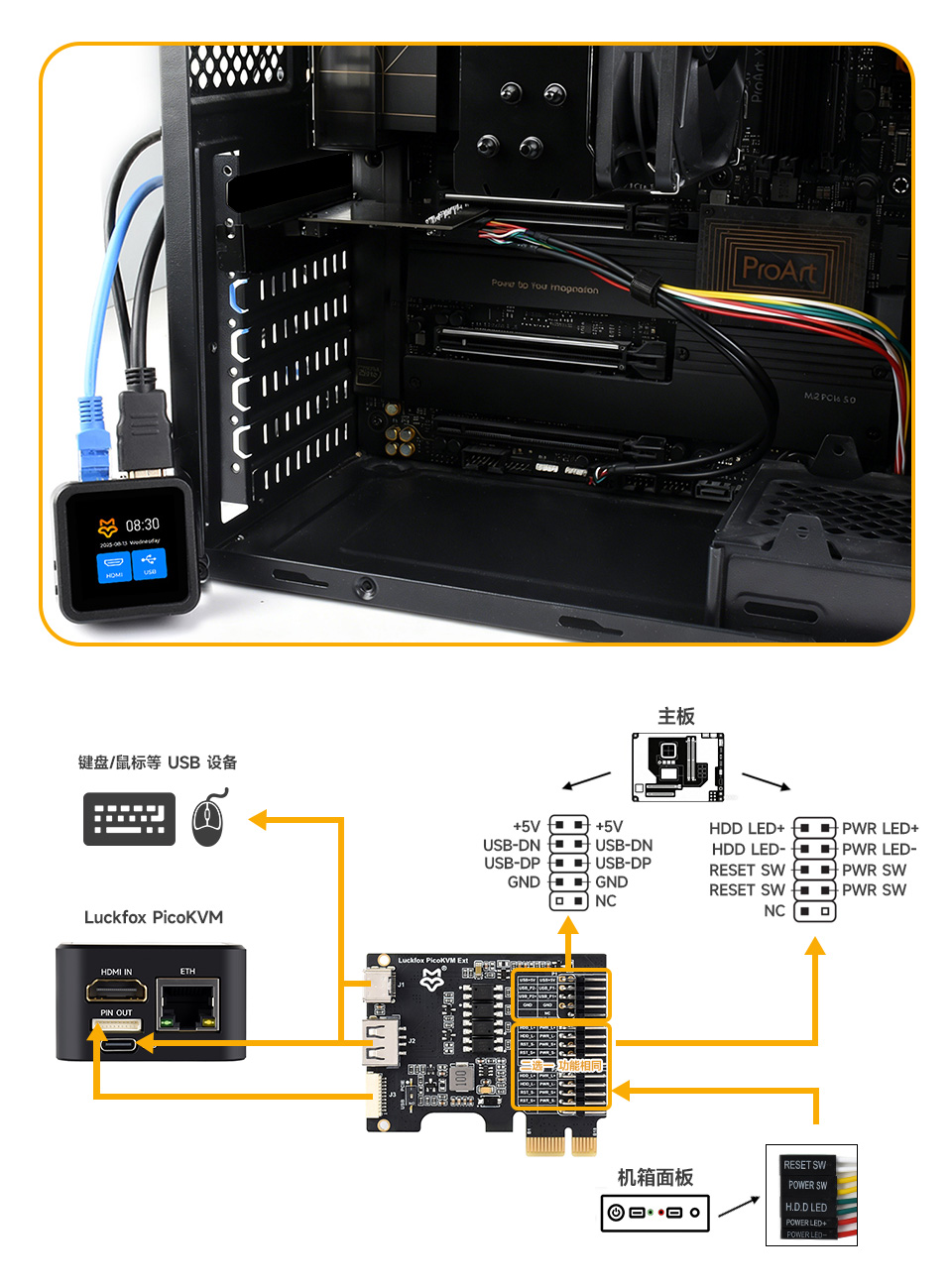

实机安装

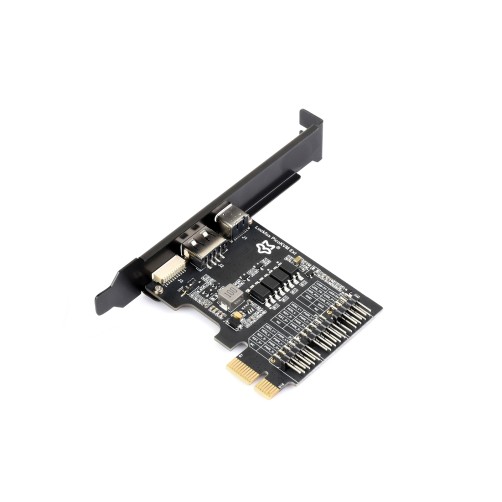

附赠金属全高支架，版型小巧适配多种机箱结构，不占用外部空间

Luckfox PicoKVM 拓展板实机安装

本产品不包含 Luckfox PicoKVM，详细配置请参考配置清单

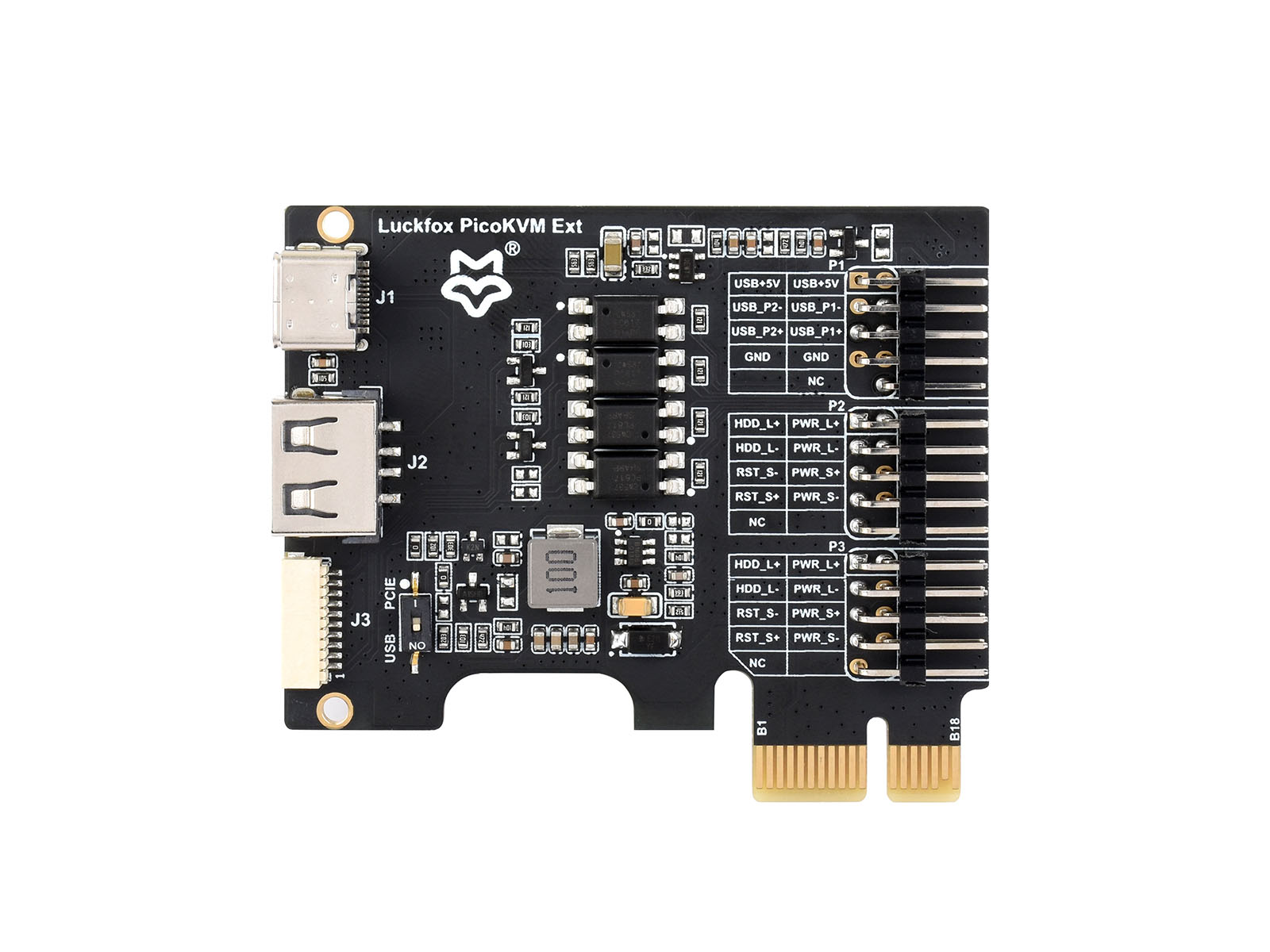

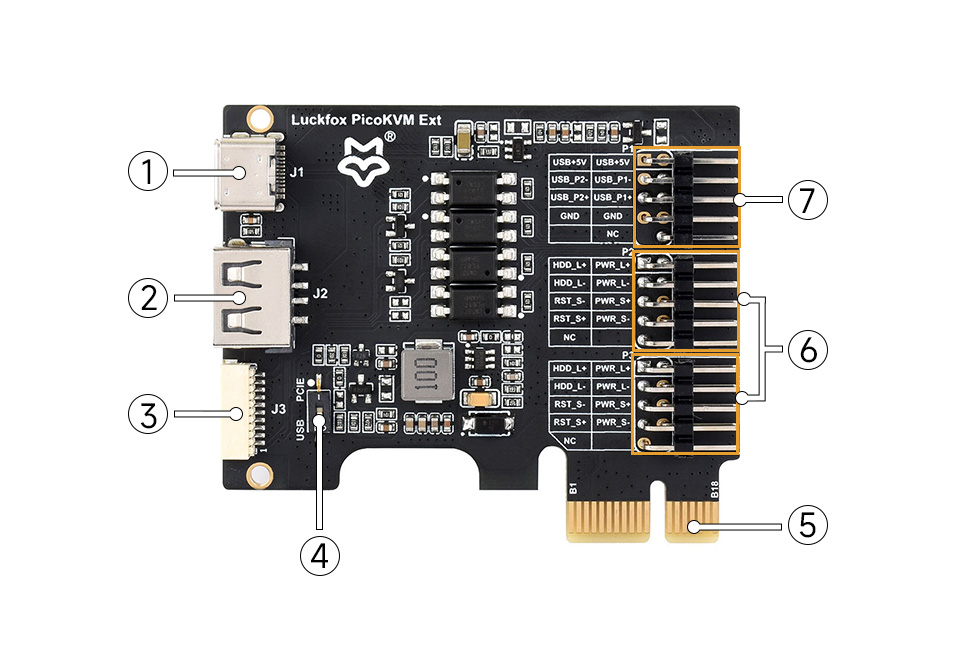

资源简介

Luckfox PicoKVM 拓展板外形尺寸
  1. USB-C 接口

    连接主板 USB 排线座 USB_P1

  2. USB-A 接口

    连接主板 USB 排线座 USB_P2

  3. IO 控制排线接口
  4. 供电切换开关

    可切换 USB 供电或 PCIe 供电

  1. PCIe 接口

    支持 12V 取电

  2. 主板前面板接口排线座

    连接前面板接口和机箱面板

  3. 主板 USB 排线座

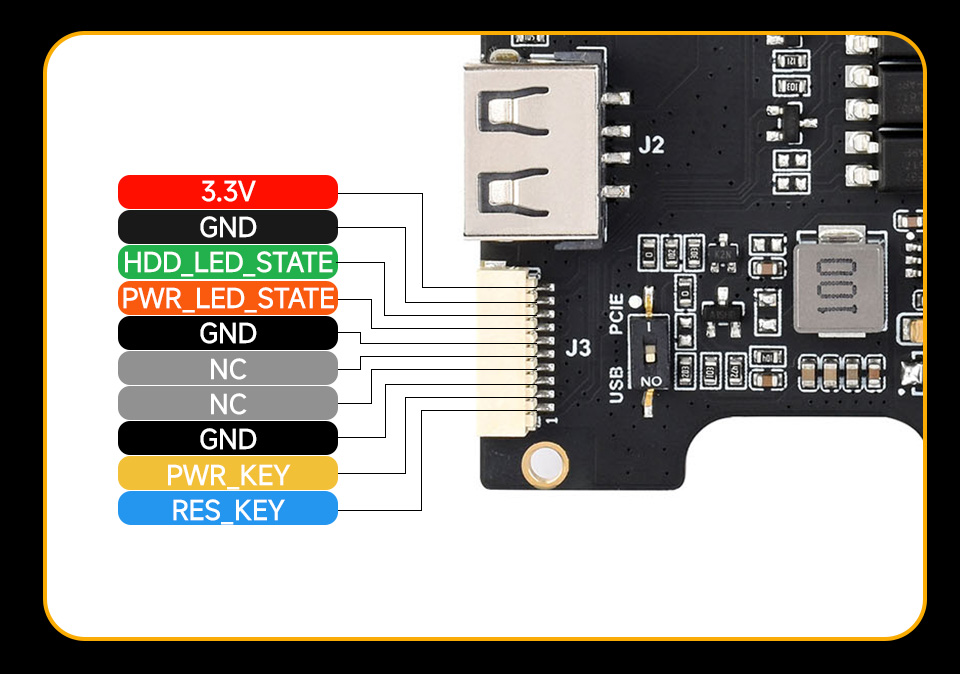

IO 控制接口引脚定义

Luckfox PicoKVM 拓展板IO 控制接口引脚定义

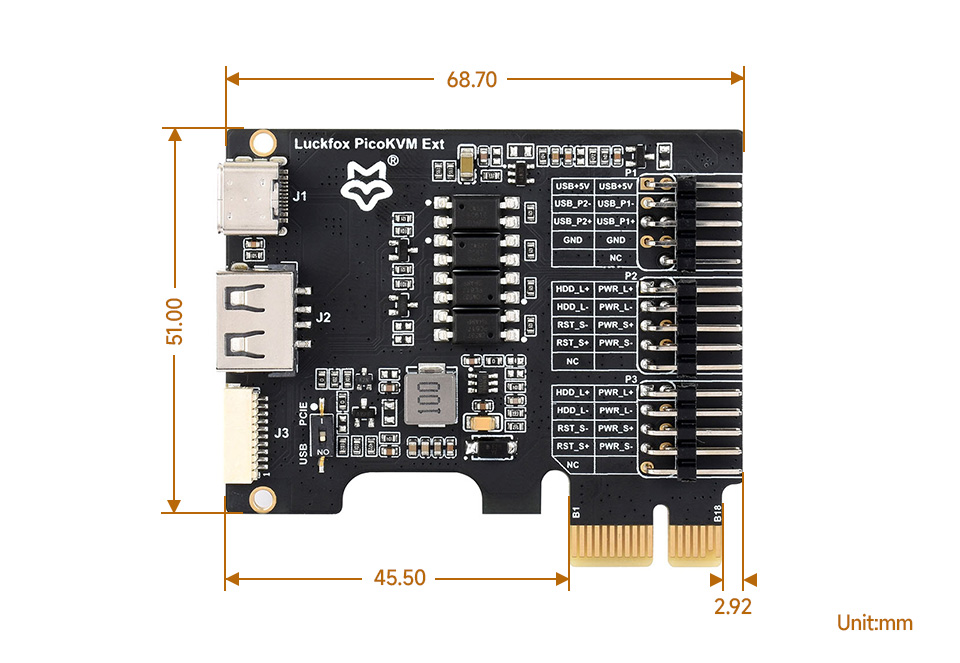

外形尺寸

Luckfox PicoKVM 拓展板外形尺寸
接口及外设
PCIe 支持 ×1 / ×4 / ×8 / ×16
USB Type-C x1; Type-A x1
型号：Luckfox PicoKVM Ext
  1. Luckfox PicoKVM Ext × 1

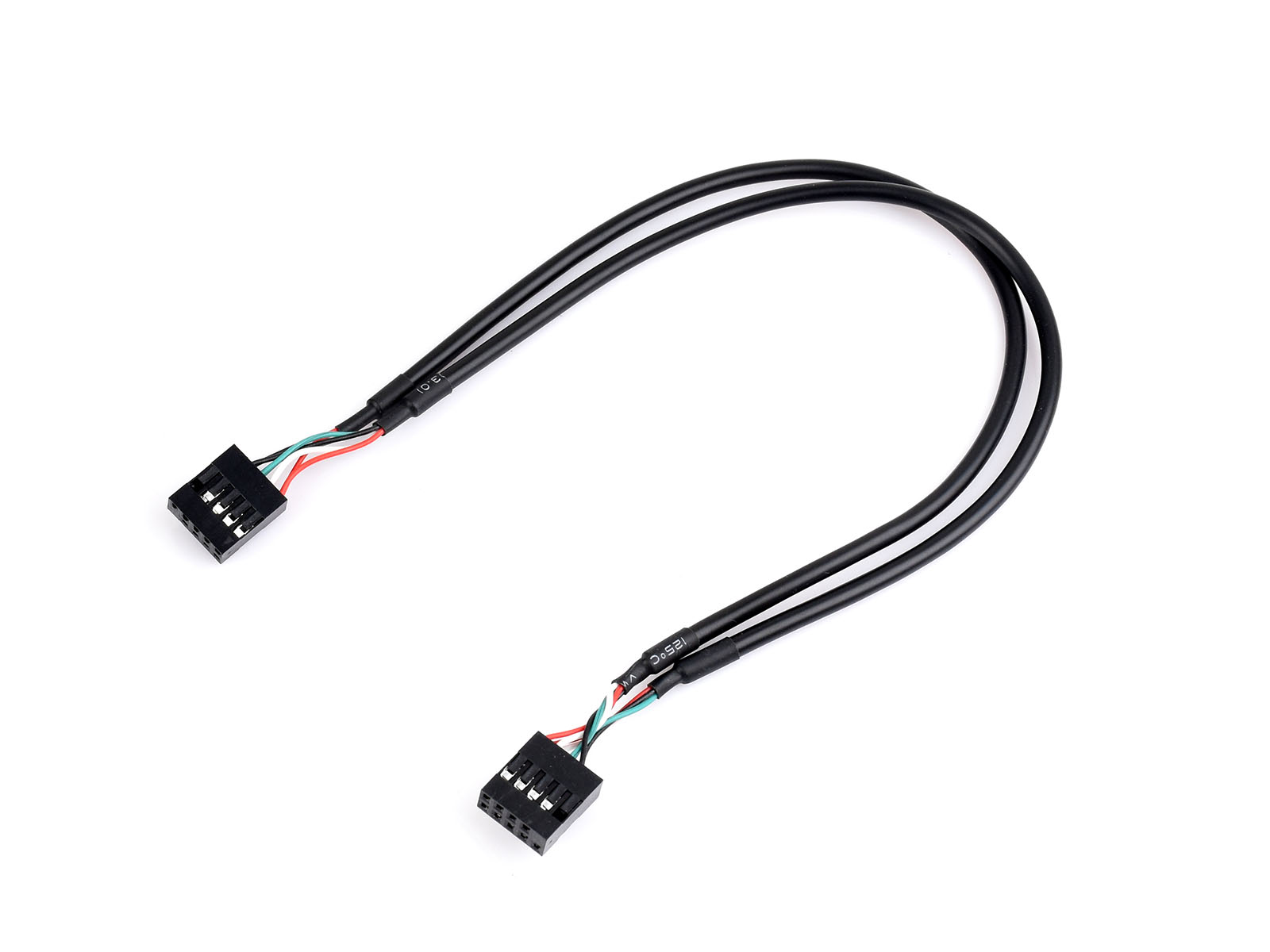

  2. 主板 USB 排线延长线 9P × 1

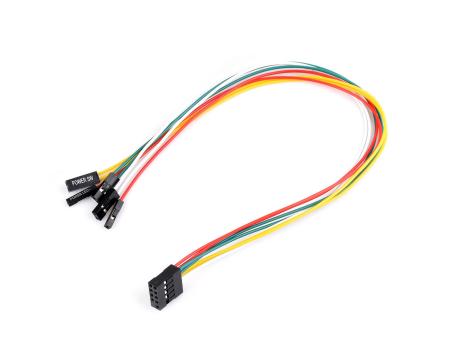

  3. 主板面板排线延长线 9P × 1

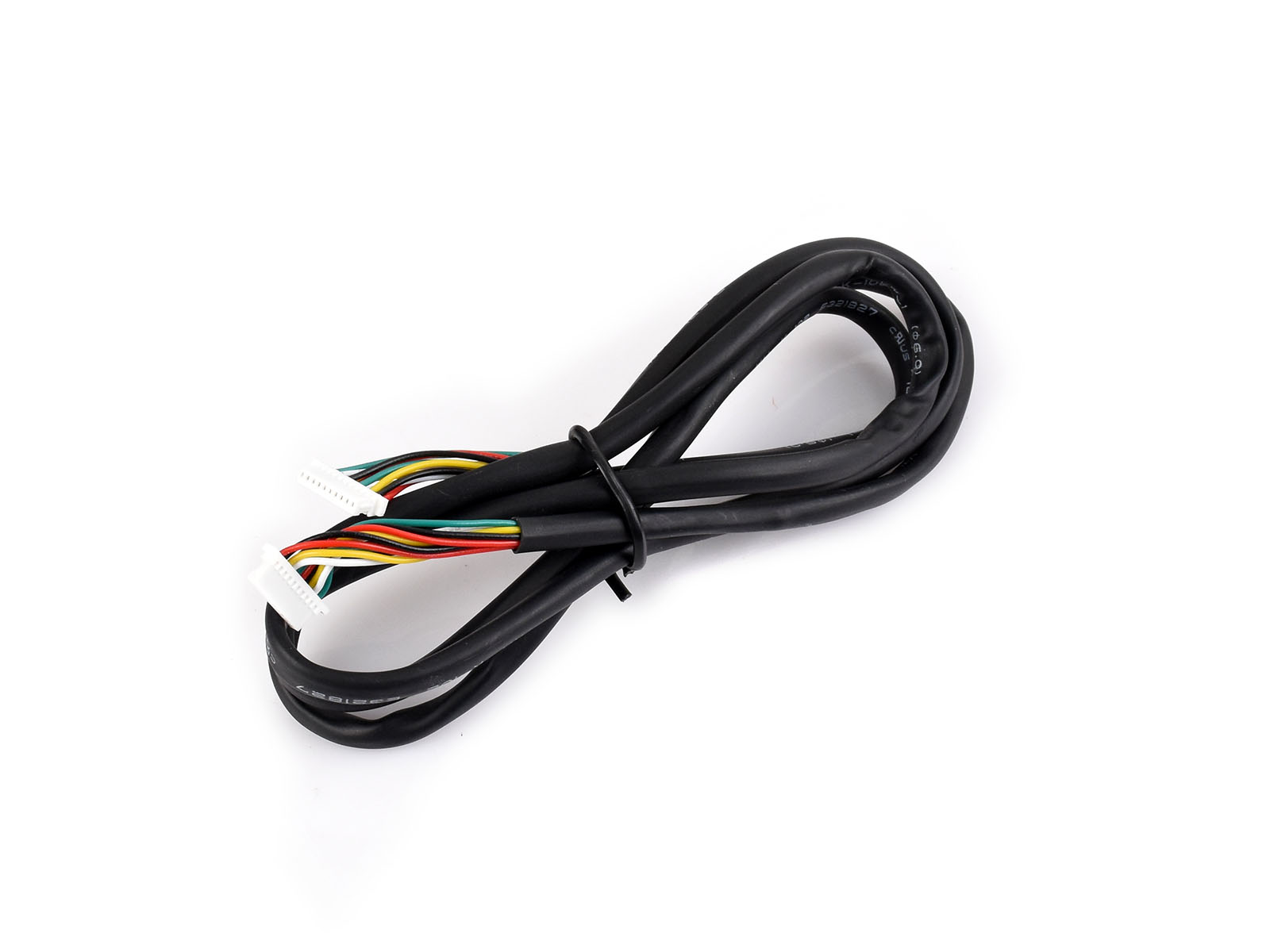

  4. SH1.0 10PIN 连接线 (同向) 1m × 1
Luckfox PicoKVM
Luckfox PicoKVM 拓展板配件
Luckfox PicoKVM 拓展板配件
Luckfox PicoKVM 拓展板配件
