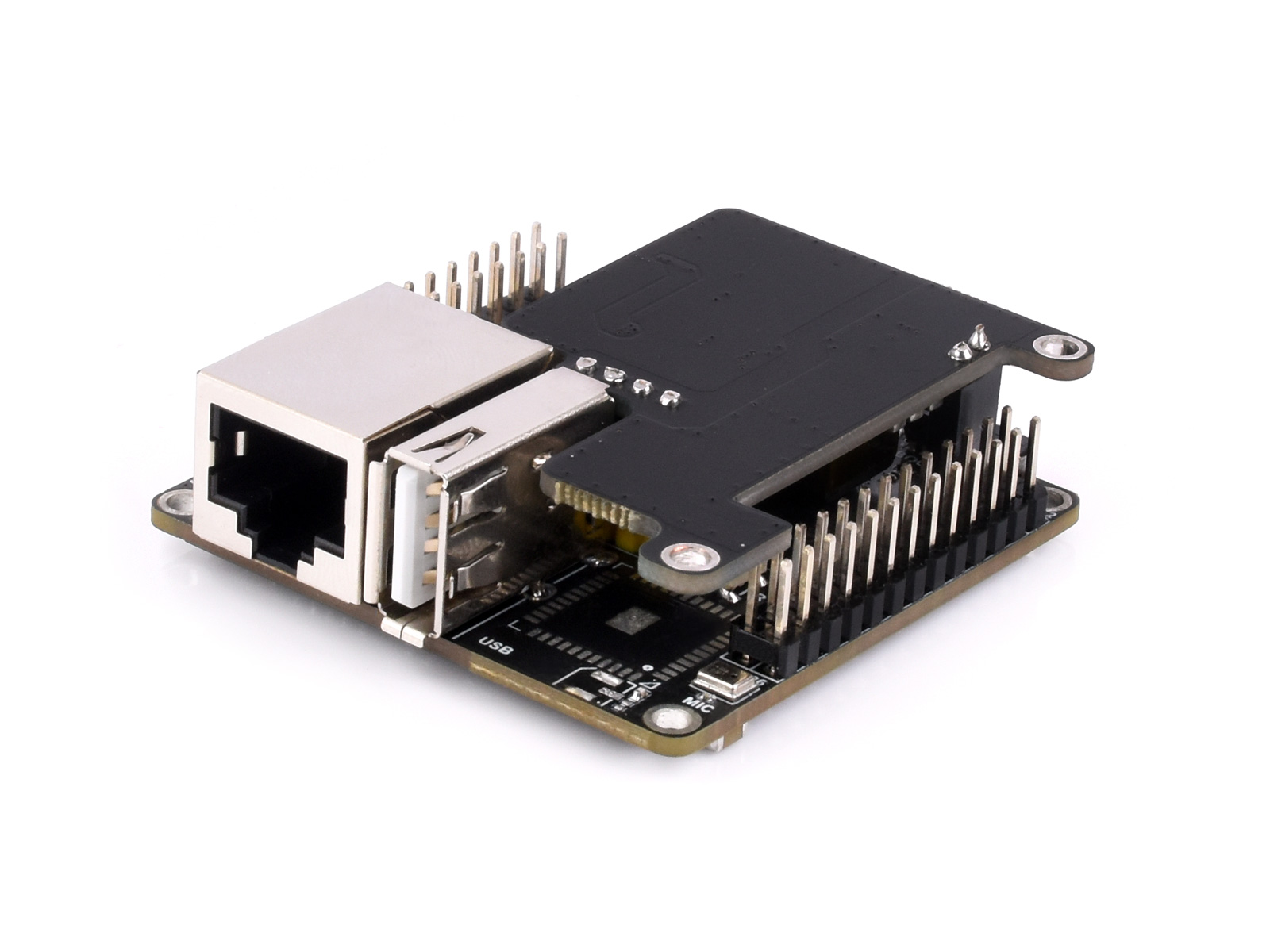

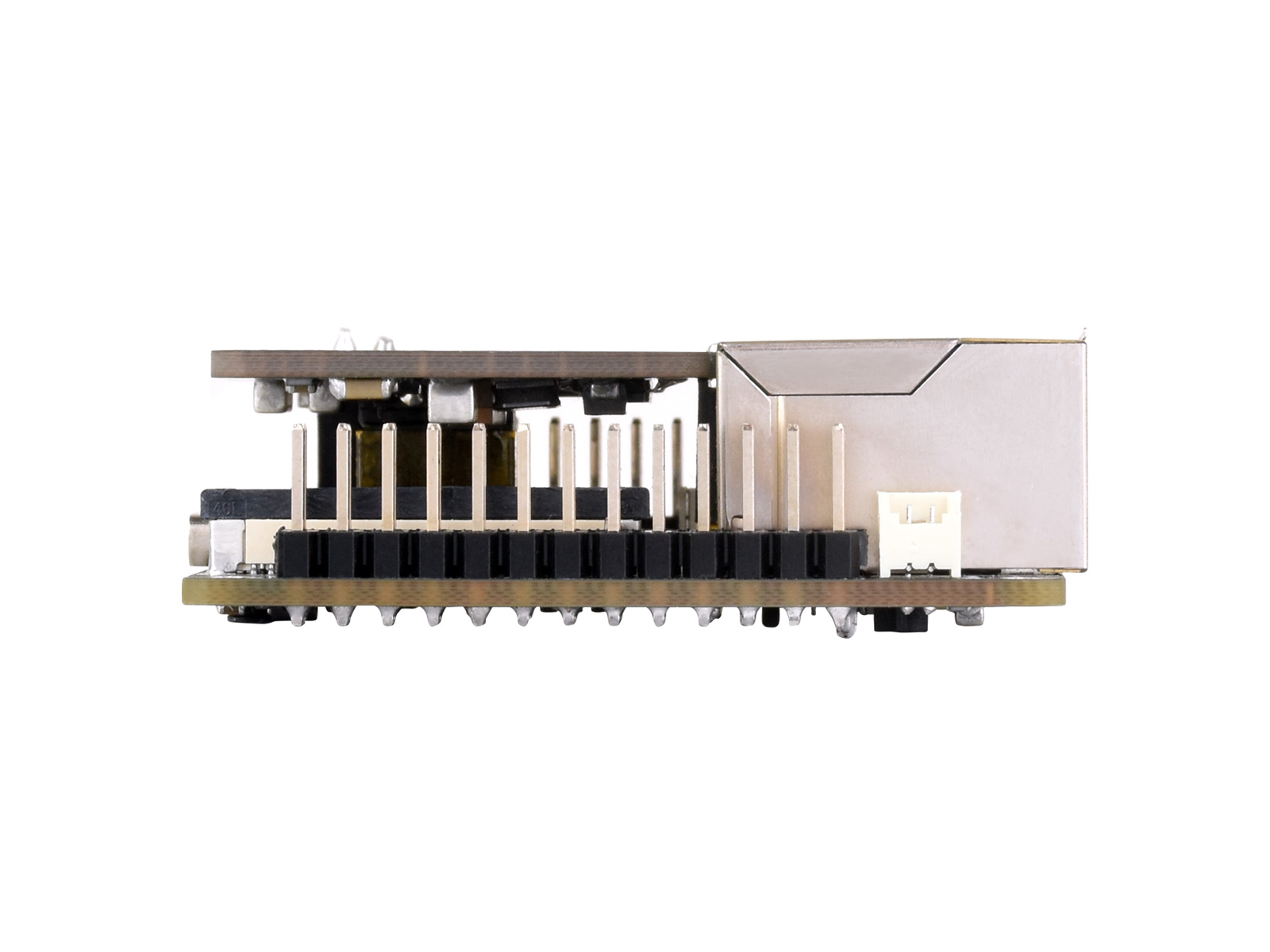

Luckfox Pico Ultra 系列 RV1106 微型 Linux 开发板

1TOPS 算力 8G eMMC，集成 ARM Cortex-A7/RISC-V MCU/NPU/ISP 等处理器，支持扩展 PoE

  • 品牌：LUCKFOX
  • 电池：无电池

  • ¥110.09

    税前 ¥109.00
  • 价格范围 ¥110.09 - ¥330.27
4 英寸圆角 IPS 电容触摸显示屏
4 英寸直角 IPS 电容触摸显示屏
500 万像素广角彩色摄像头模块
500 万像素广角无畸变彩色摄像头模块

Luckfox Pico Ultra 系列

本产品是一款基于瑞芯微 RV1106 系列芯片，具有高性价比的 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台；支持多种接口，包括 MIPI CSI、RGB LCD、GPIO、UART、SPI、I2C、USB 等接口，非常适合嵌入式应用

Luckfox Pico Ultra Luckfox Pico Ultra

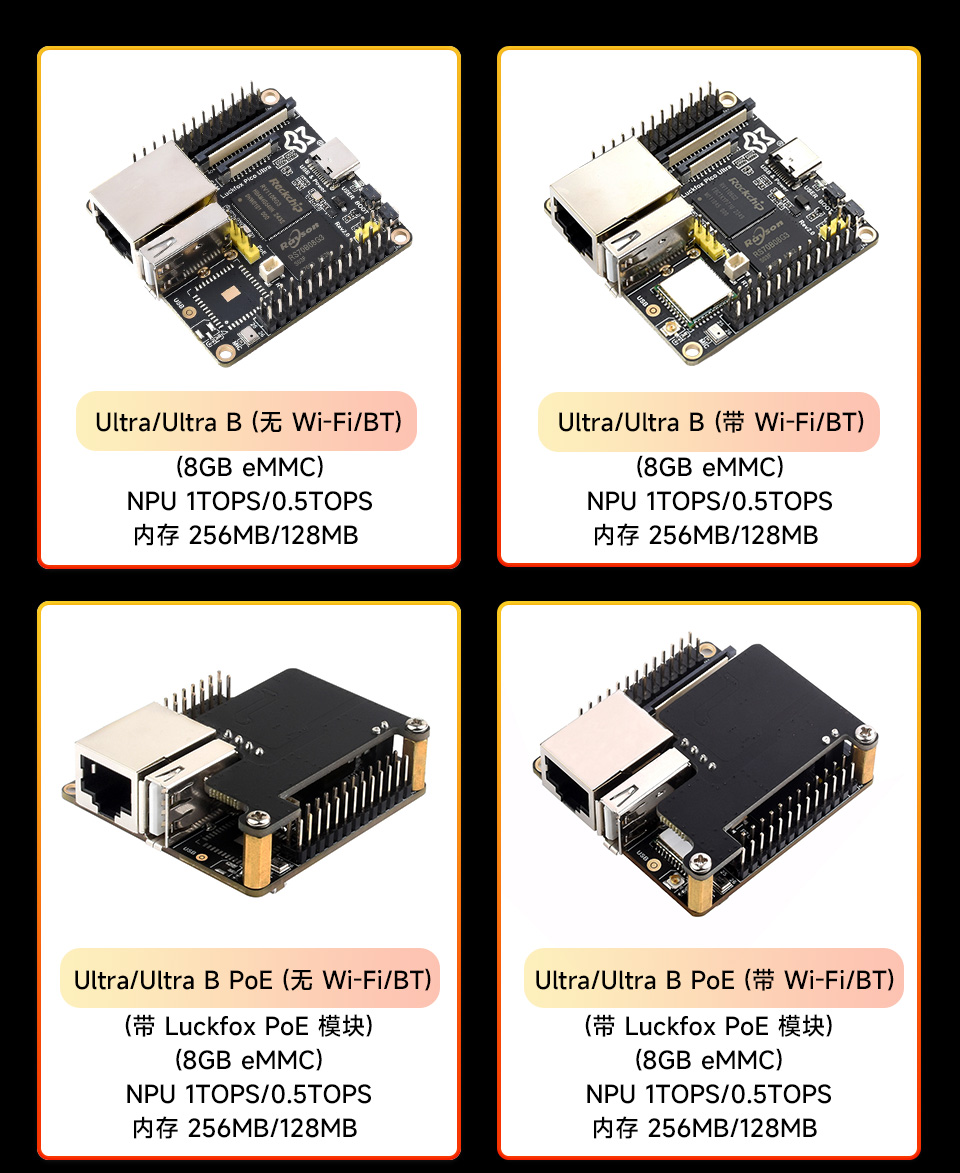

开发板版本

Luckfox Pico Ultra 可选版本

选型对比

型号 Luckfox Pico Ultra Luckfox Pico Ultra B
处理器 RV1106G3 RV1106G2
NPU 1TOPS 0.5TOPS
内存 256MB DDR3L 128MB DDR3L

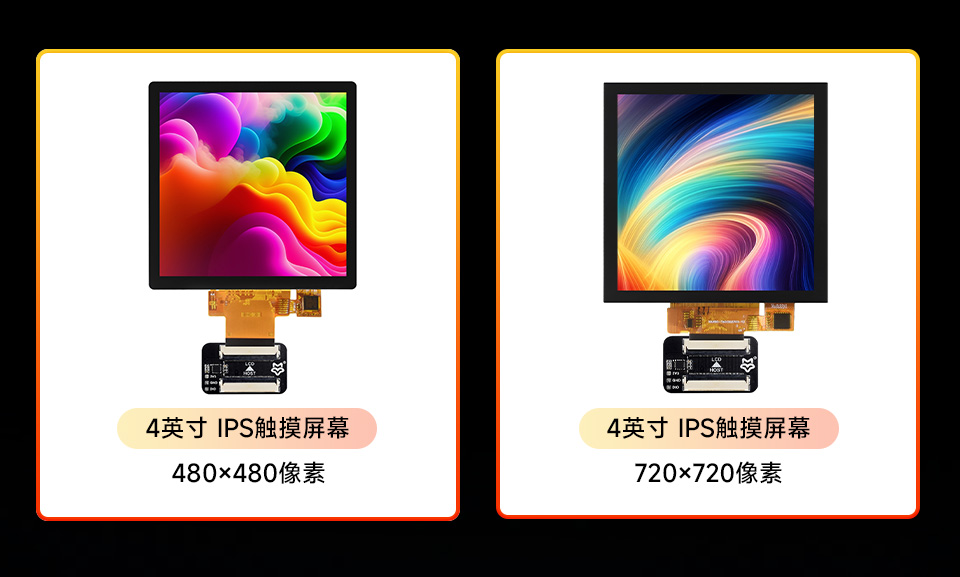

屏幕版本

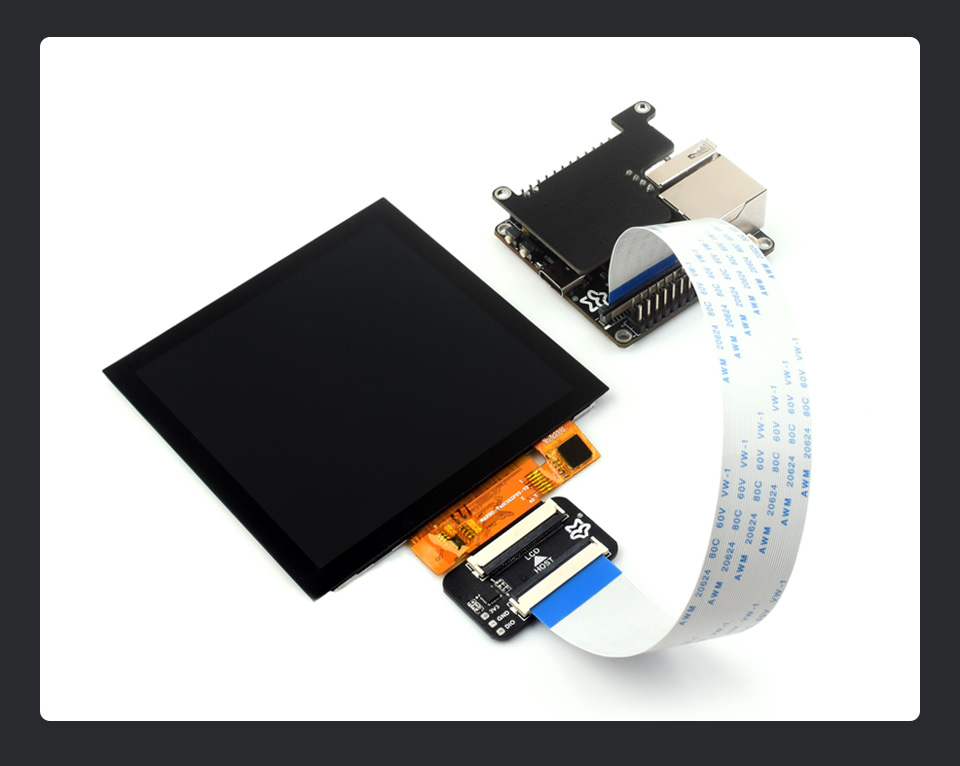

Luckfox Pico Ultra 可选版本

套餐组合搭配示例

Luckfox Pico Ultra 可选版本

4 英寸 IPS 触摸屏幕介绍

电容式触摸

支持电容式触摸，反应灵敏，增加开发的便捷性，
屏幕直观操作，让开发变得更方便

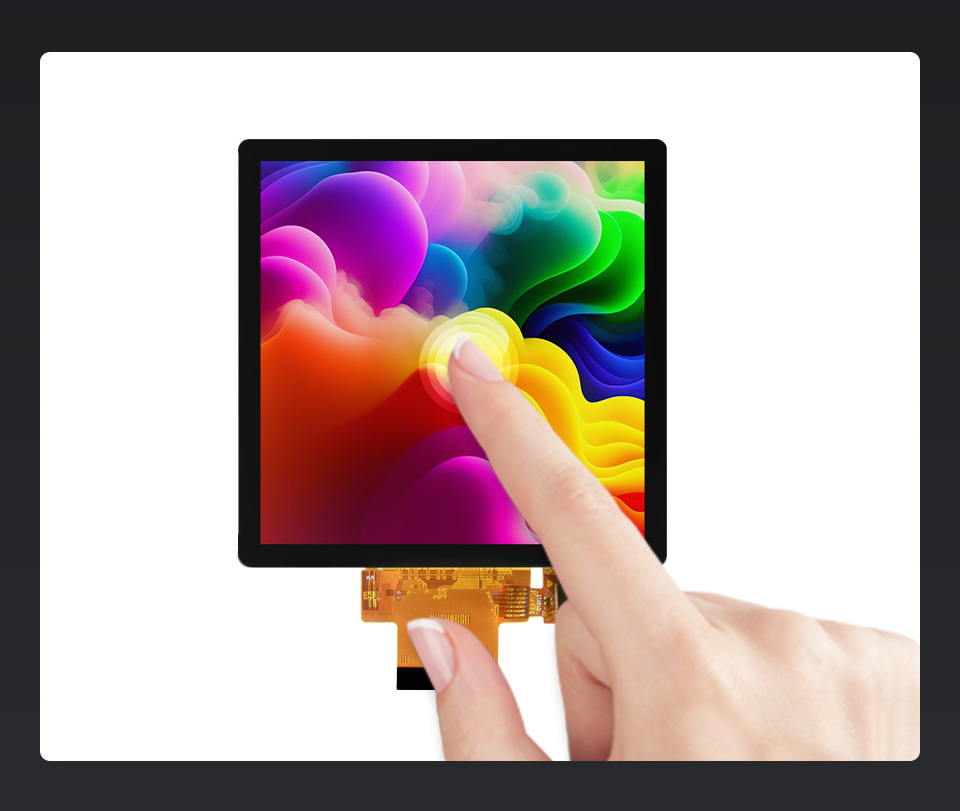

用一根手指触摸 4 英寸 IPS 电容触摸 LCD 屏幕，展示触摸效果

屏幕参数

型号 4 英寸 IPS 触摸屏幕
480×480		 4 英寸 IPS 触摸屏幕
720×720
分辨率 480×480 720×720
通信接口 RGB666
屏幕尺寸 4 英寸
显示面板 IPS
触摸类型 电容
触摸芯片 GT911
亮度 400cd/m²
工作温度 -20°C~70°C
对比度 380:1 1000:1
可视角度 160° 170°
外型尺寸 (H×V) 84.2×84.2 (mm) 84.0×84.0 (mm)
显示尺寸 (H×V) 71.86×70.18 (mm) 71.93×71.93 (mm)
点距 (H×V) 0.1497×0.1462 (mm) 0.0999×0.0999 (mm)
色域 - 68% NTSC

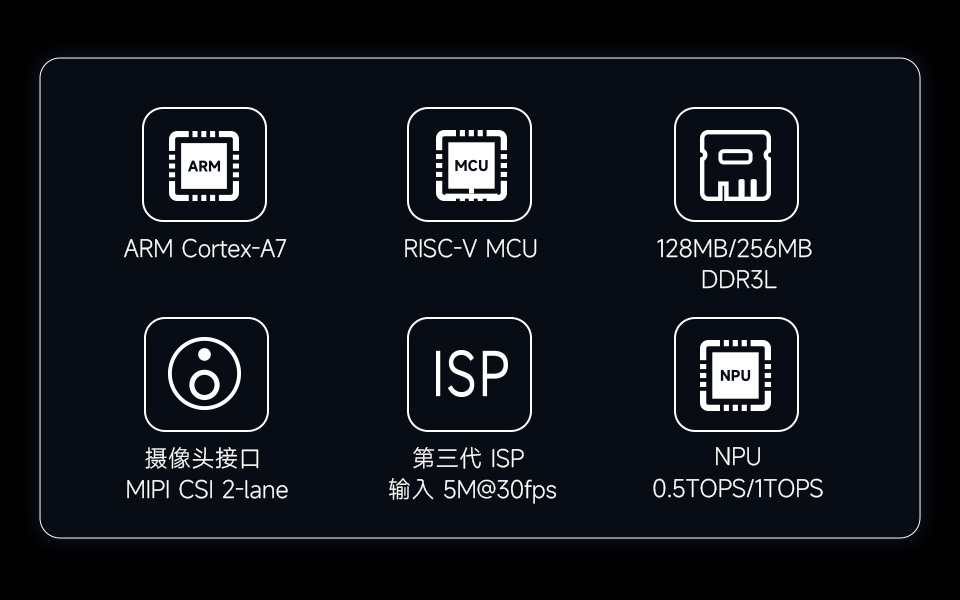

开发板介绍

高度集成 强劲性能

开发板集成 CPU、NPU、ISP 等处理器

Luckfox Pico Ultra 板载 WiFi6 和蓝牙模块 AIC8800DC
  • 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
  • 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
  • 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
  • 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，不仅可以拍摄高清画面，而且视频体积更小
  • 内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求

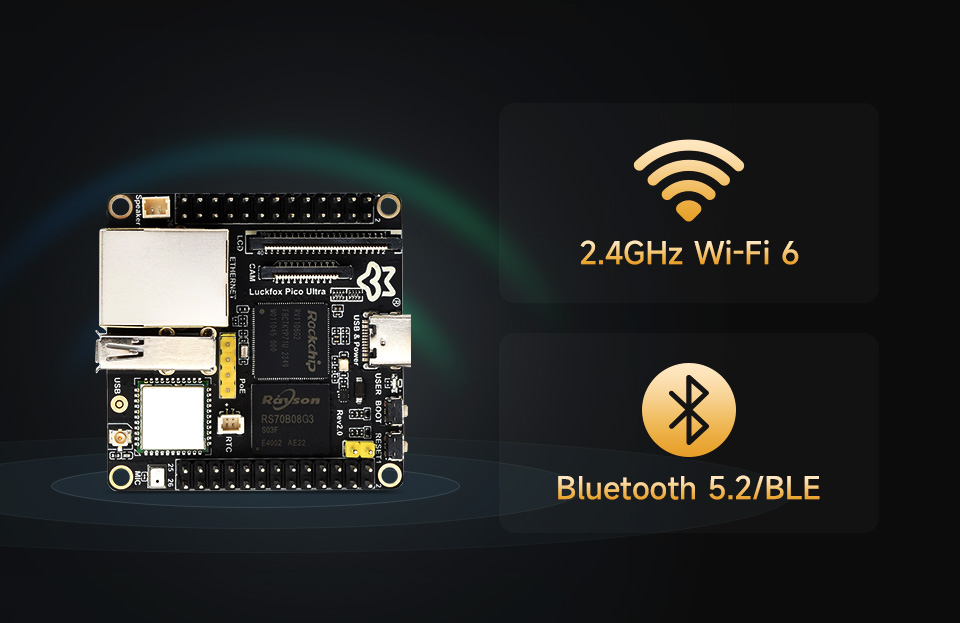

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

Luckfox Pico Ultra 板载 WiFi6 和蓝牙模块 AIC8800DC

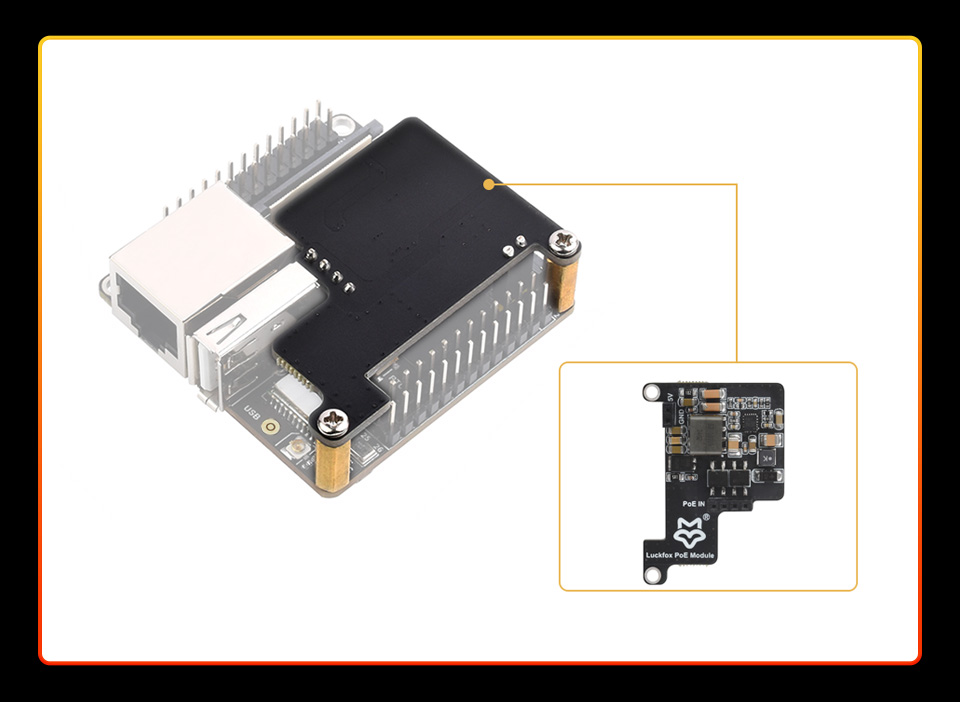

预留 PoE 模块接口

开发板的供电方式更加灵活

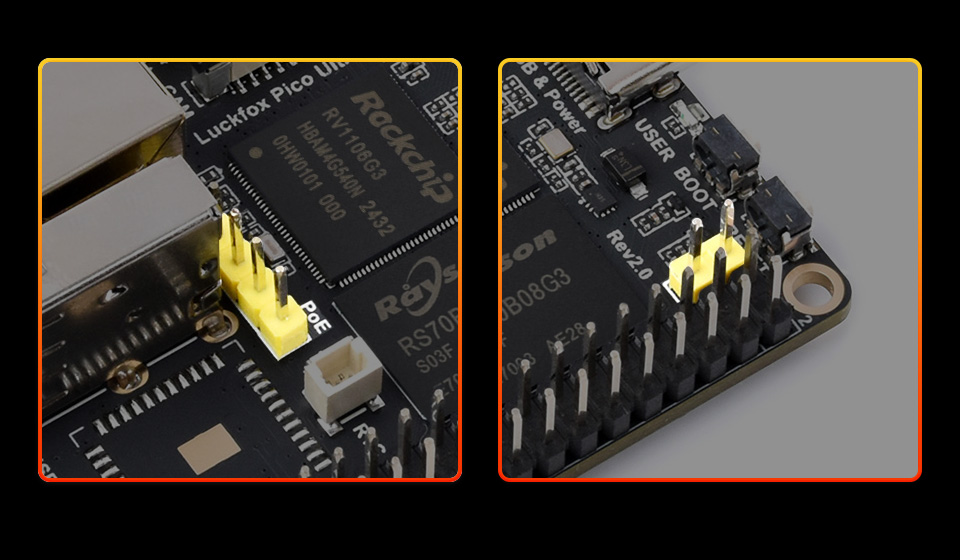

Luckfox Pico Ultra 预留PoE模块接口

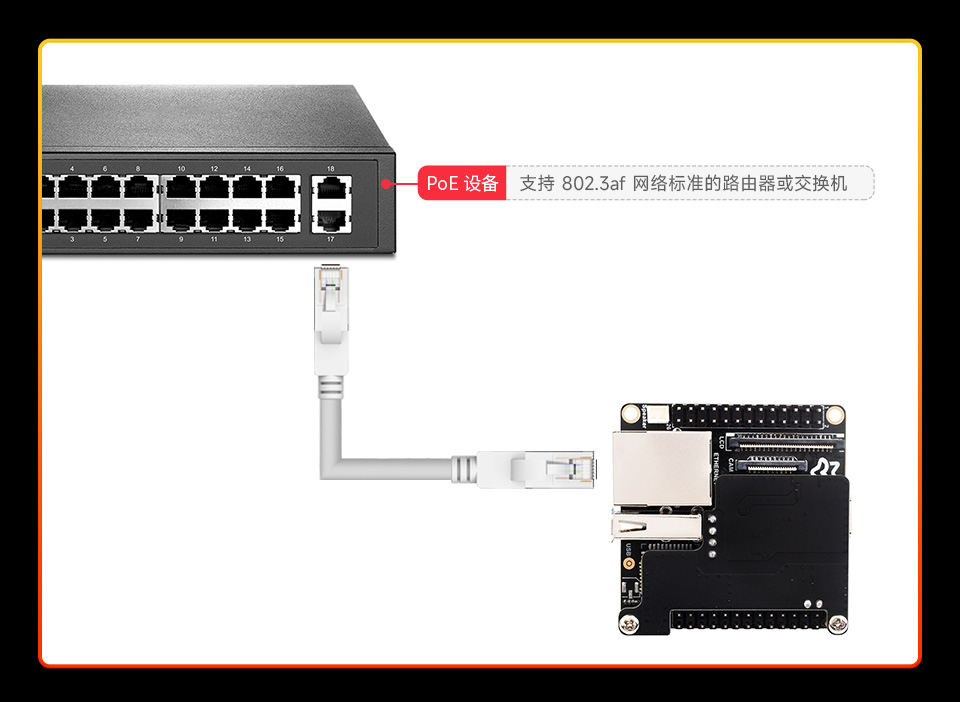

使用 PoE 模块
可实现 PoE 以太网供电

仅一根网线接入 PoE 设备即可让 Luckfox Pico Ultra 系列实现联网和供电

Luckfox Pico Ultra 预留PoE模块接口 Luckfox Pico Ultra 预留PoE模块接口

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

资源简介

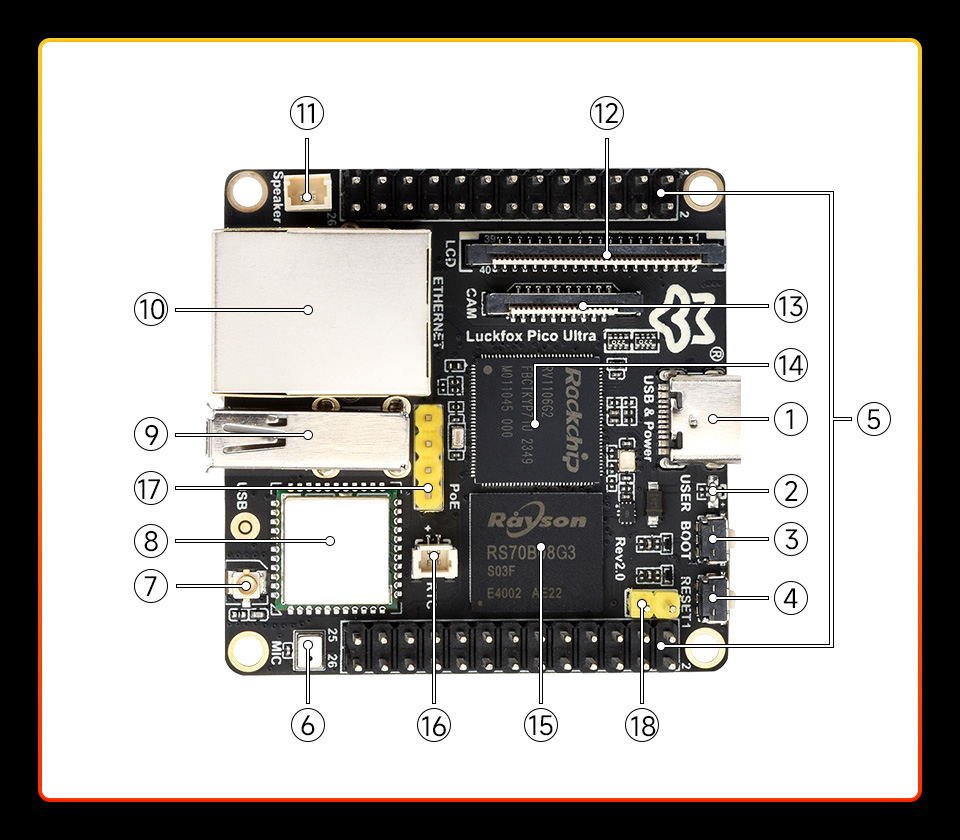

Luckfox Pico Ultra 资源简介
  1. USB-C 接口

    可用于供电与程序烧录

  2. USER-LED

    默认镜像用于指示系统运行情况

  3. BOOT 按键

    上电或者复位时按下，进入下载模式

  4. RESET 按键

  5. GPIO 接口

  6. 贴片麦克风

  7. 天线接口

  8. Wi-Fi/BT 模块

    2.4G Wi-Fi 6

    BT5.2/BLE 蓝牙模块

  9. USB-A 接口

    与 USB-C 共享芯片连接电路，当 USB-C 未接入时自动切换使能，可用于 USB 通信

  1. 百兆 RJ45 网口

  2. 喇叭接口

    MX1.25 2P 连接器，支持 8Ω 1W 喇叭

  3. RGB LCD 接口

  4. 摄像头接口

    MIPI CSI 2-lane

  5. RV1106G3/RV1106G2

    视觉处理器 SoC，内置 ARM Cortex-A7 内核

  6. 8GB EMMC

  7. RTC 座子

  8. PoE 模块接口

  9. PoE 模块供电接口/外部供电接口

    可外部接入 5V 供电或 PoE 模块供电

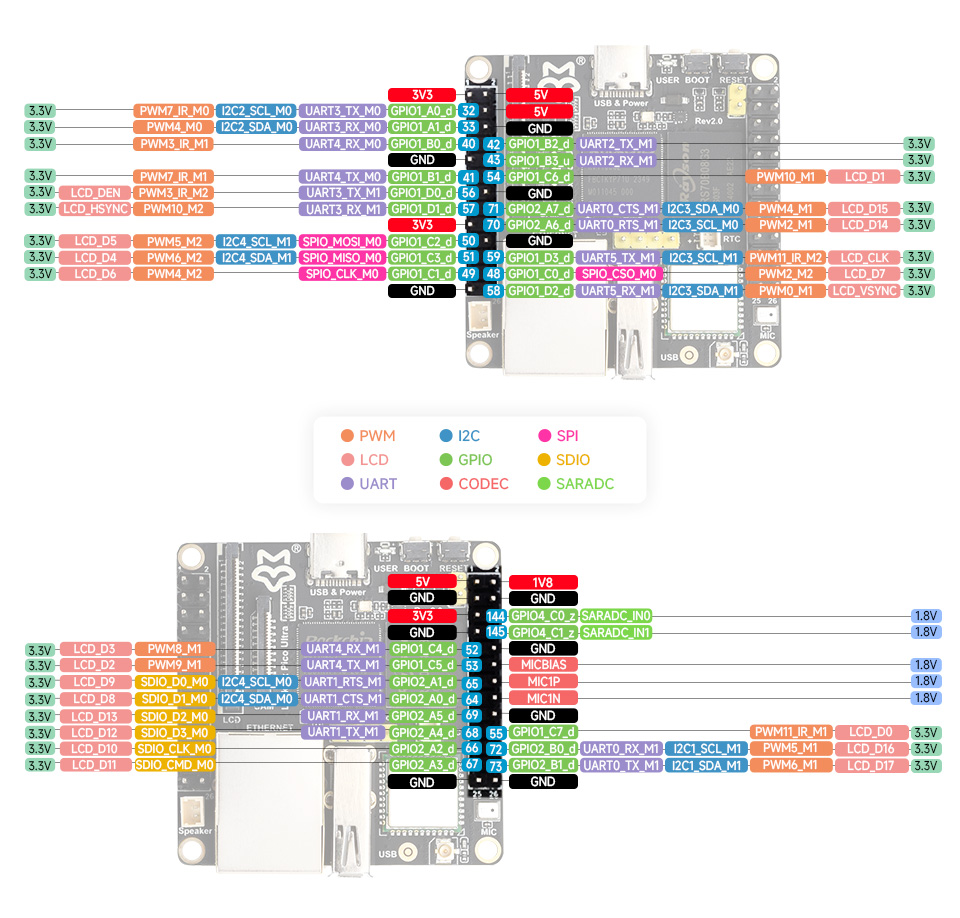

引脚定义

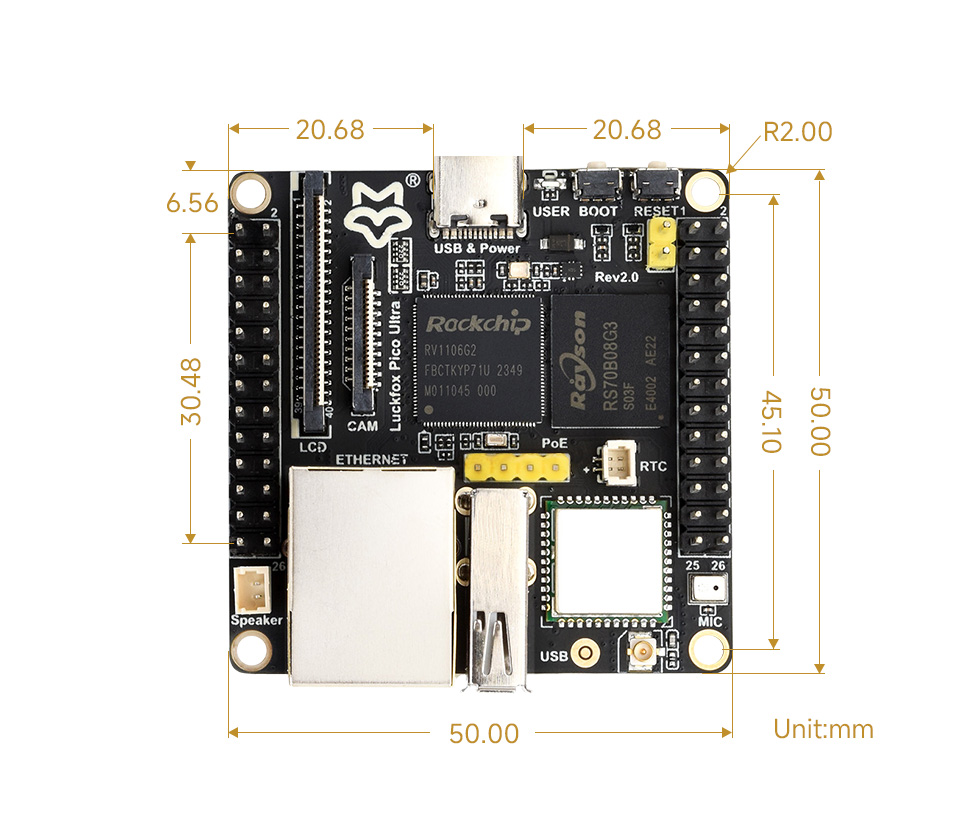

Luckfox Pico Ultra 产品尺寸

产品尺寸

Luckfox Pico Ultra 产品尺寸
内存及存储
eMMC 8GB
内存 256MB DDR3L
处理器
ISP 5MP@30fps
处理器 Single-core
神经网络 1TOPS
连接和网络
Wi-Fi Wi-Fi6
以太网 RJ45 100M (PoE)
蓝牙 Bluetooth 5.2/BLE
接口及外设
GPIO 30-PIN
USB Type-C
摄像头接口 MIPI CSI 2-lane
通用接口 Type-C
音频接口 贴片麦克风，喇叭接口

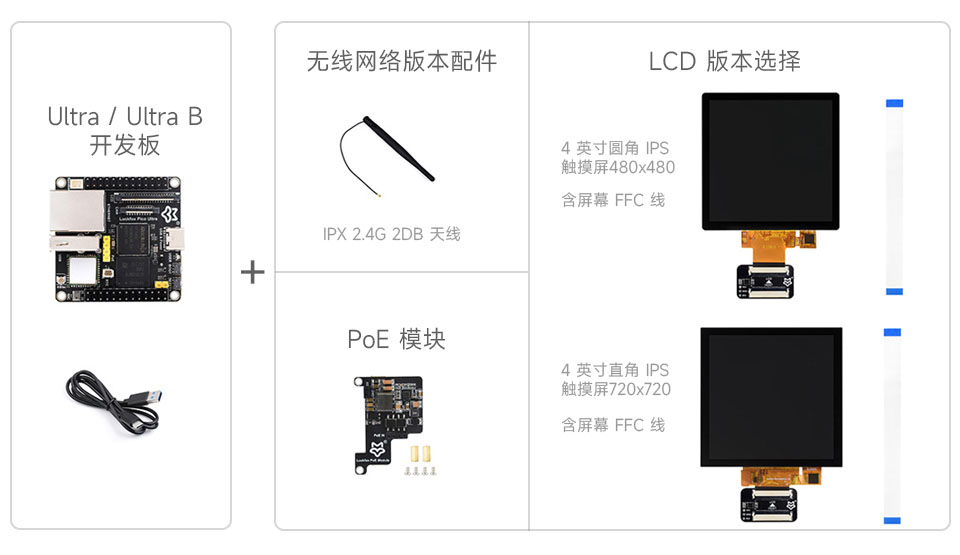

Luckfox Pico Ultra 配置清单
