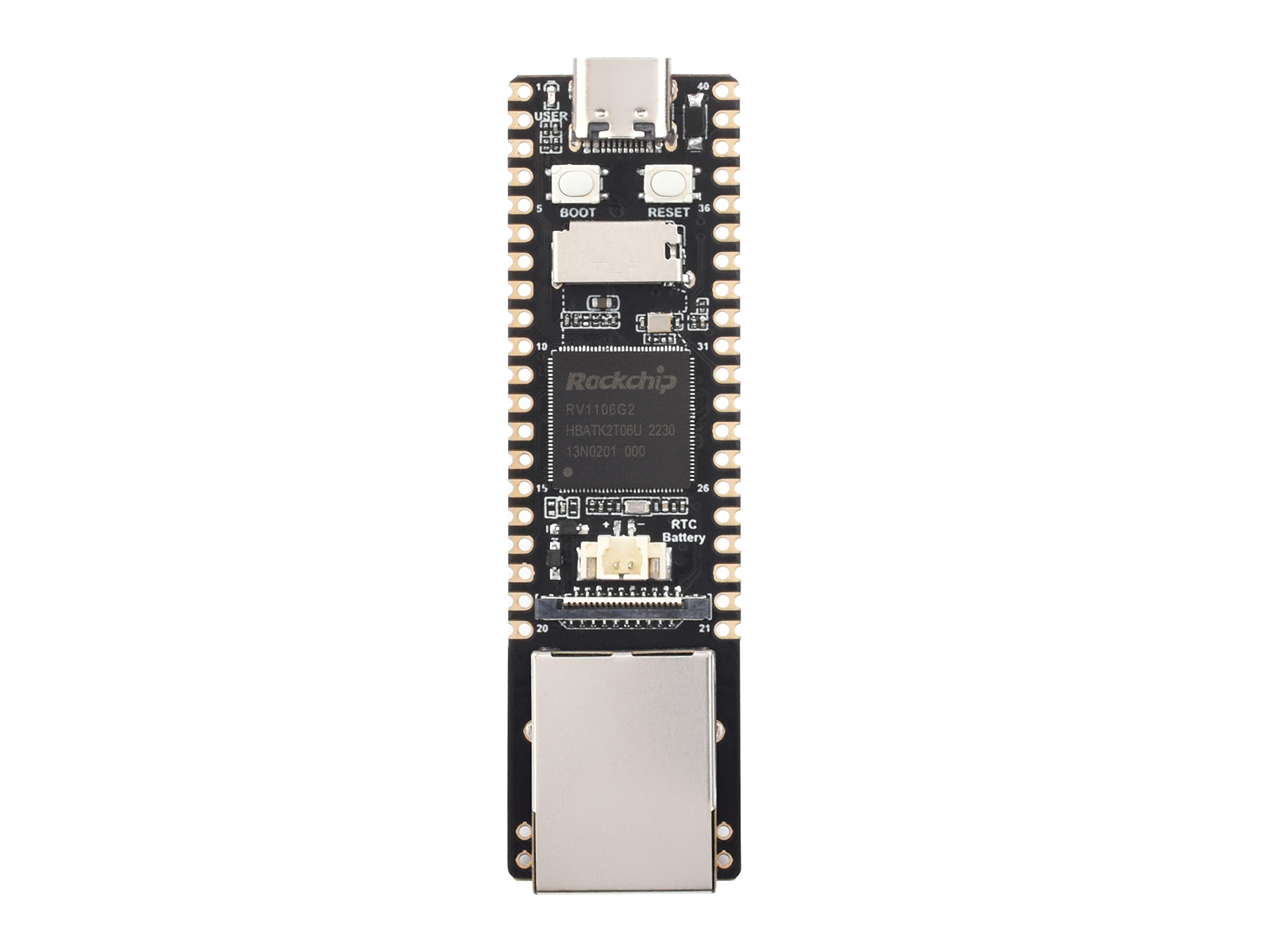

Luckfox Pico Pro/Max 开发板

RV1106 微型 Linux 开发板，集成 ARM Cortex-A7/RISC-V MCU/NPU/ISP 等处理器

  • 品牌：LUCKFOX
  • 电池：无电池

  • ¥69.69

    税前 ¥69.00
  • 价格范围 ¥69.69 - ¥84.84
500 万像素广角彩色摄像头模块
500 万像素广角无畸变彩色摄像头模块

Luckfox Pico Pro/Max

Luckfox Pico Pro/Max 是一款基于瑞芯微 RV1106 芯片具有高性价比的
微型 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台；支持多种接口，包括 MIPI CSI、GPIO、UART、SPI、I2C、USB 等，便于快速开发和调试

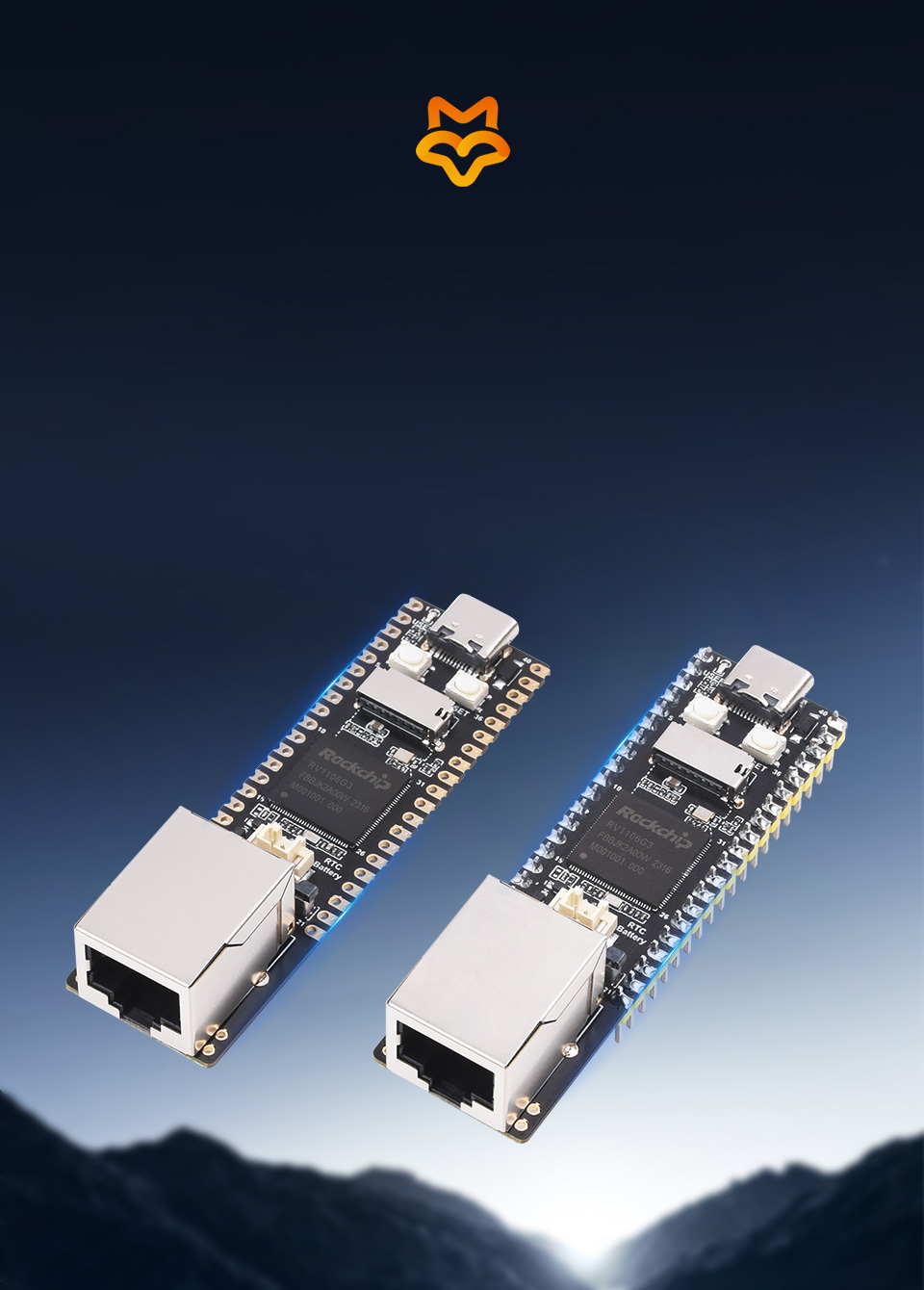

Luckfox Pico Pro/Max 主图

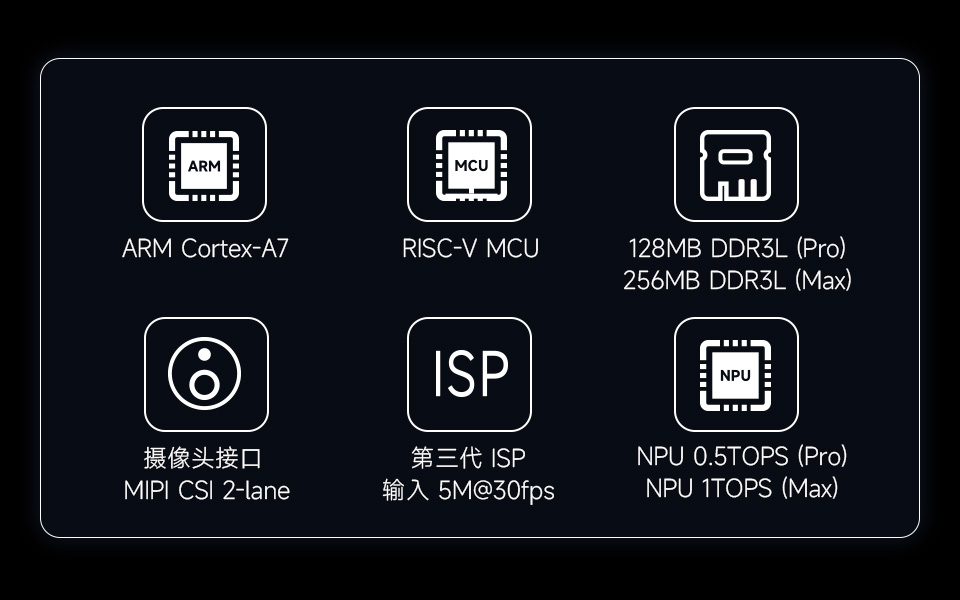

Luckfox Pico Pro/Max 说明

产品参数

处理器 Cortex A7@1.2GHz
神经网络处理器 (NPU) Pro 版本: 0.5TOPS，支持 int4、int8、int16
Max 版本: 1TOPS，支持 int4、int8、int16
图像处理器 (ISP) 输入 5M @30fps
内存 Pro 版本: 128MB DDR3L
Max 版本: 256MB DDR3L
USB USB 2.0 Host/Device
摄像头接口 MIPI CSI 2-lane
GPIO 26 个 GPIO 引脚
网口 10/100M Ethernet controller and embedded PHY
默认存储介质 SPI NAND FLASH (256MB)

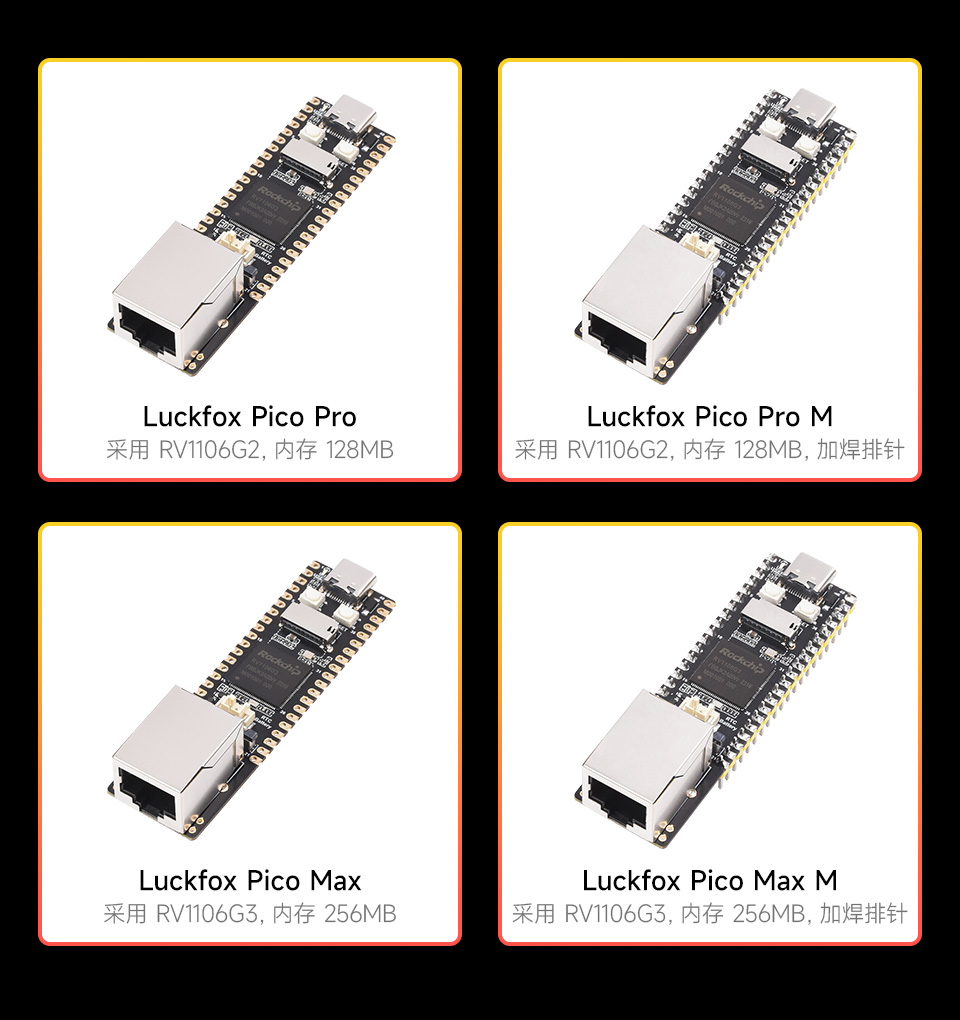

可选版本

Luckfox Pico Pro/Max 可选版本

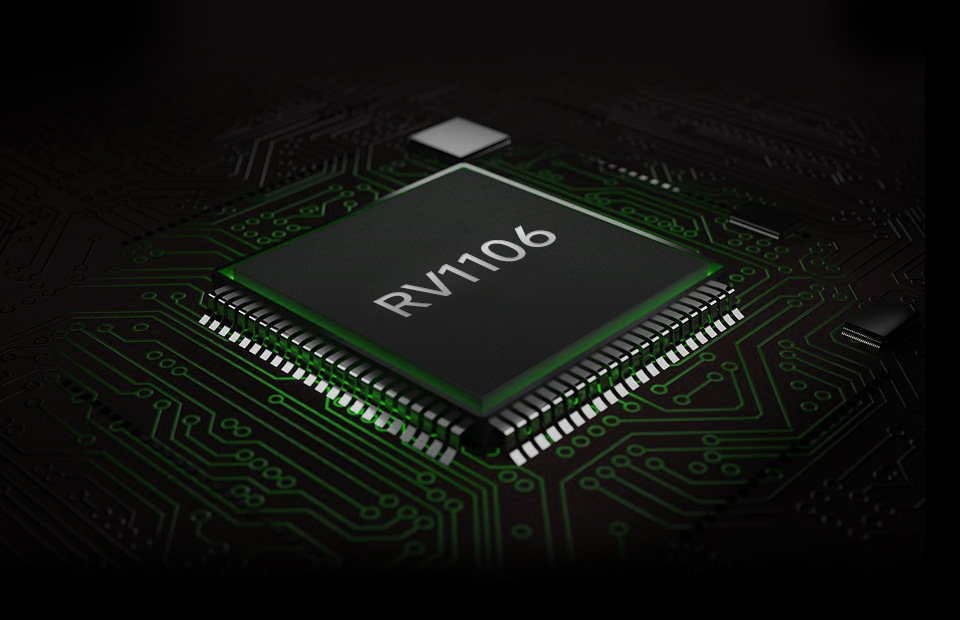

高度集成 强劲性能

集成 CPU、NPU、ISP 等处理器

Luckfox Pico Pro/Max 高度集成
  • 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
  • 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，其中 RV1106G2 int8 算力为 0.5TOPS，RV1106G3 int8 算力为 1TOPS
  • 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
  • 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，让拍摄画面既高清，体积更小，存储空间提升一倍
  • 内置的 16 位 DRAM DDR3L，可维持要求苛刻的内存带宽
  • 集成了内置的 POR，音频编解码器和 MAC PHY

开发更简单

集成 Micro SD 卡座、摄像头接口与网口

Luckfox Pico Pro/Max 开发更简单

SLC NAND FLASH

为你提供更好使用体验

Luckfox Pico Pro/Max SLC NAND FLASH

使用示例

Luckfox Pico Pro/Max 使用示例

适用更多应用场景

Luckfox Pico Pro/Max 适用更多应用场景

引脚定义

Luckfox Pico Pro/Max 引脚定义

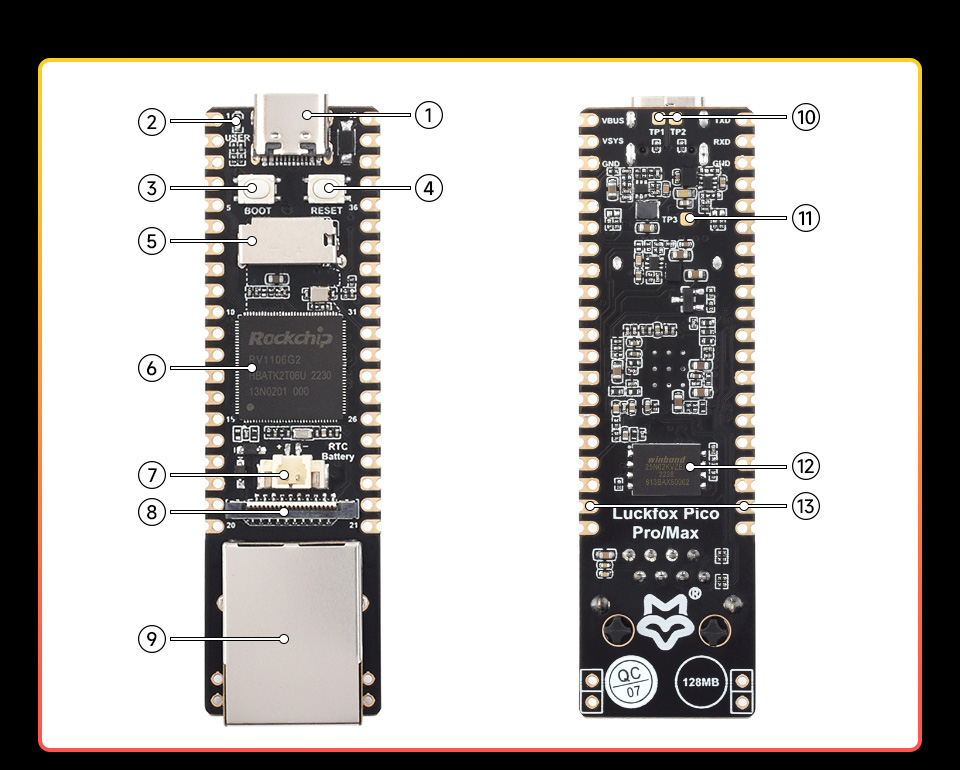

资源简介

Luckfox Pico Pro/Max 资源简介
  1. USB Type-C 接口

    可用于供电与程序烧录

  2. ACT-LED

  3. BOOT 按键

    上电时按下，进入下载模式

  4. RESET 按键

  5. Micro SD 卡座

  6. RV1106

    视觉处理器 SoC，内置 ARM Cortex-A7 内核 (注：Pro 版为 RV1106G2，Max 版为 RV1106G3)

  7. RTC 电池接口

    MX1.25 连接器，可用于接入 RTC 电池

  1. CSI 摄像头接口

    MIPI CSI 2-lane

  2. RJ45 网口

  3. USB 测试点

    TP1：USB_N
    TP2：USB_P

  4. USB 检测测试点

  5. W25N02KV

    256MB SLC NAND FLASH

  6. GPIO 接口

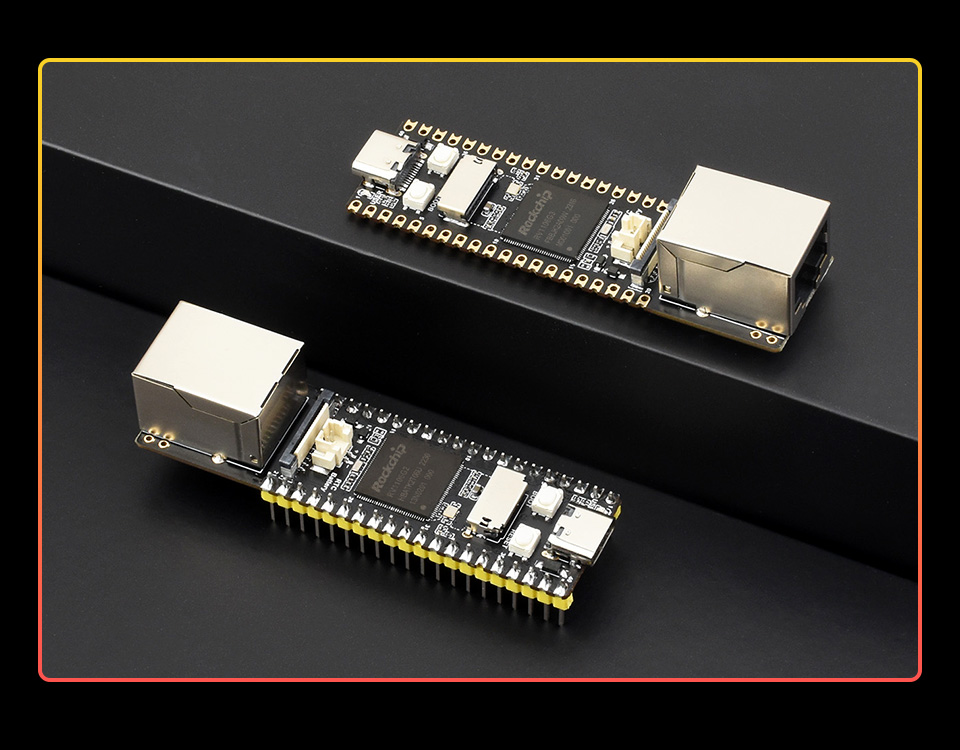

产品展示

Luckfox Pico Pro/Max 产品展示

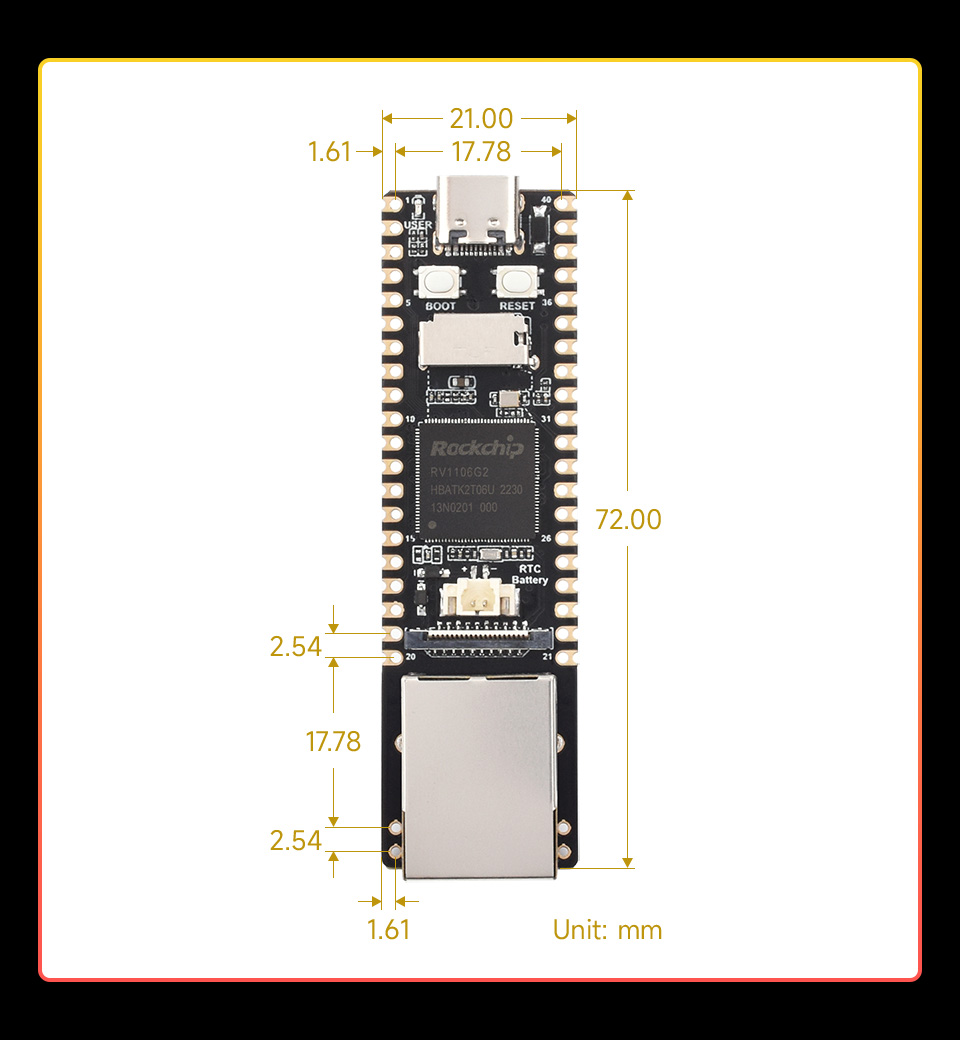

产品尺寸

Luckfox Pico Pro/Max 产品尺寸
内存及存储
内存 128MB DDR2
闪存 256MB
处理器
ISP 5MP@30fps
处理器 单核@1.2GHz
神经网络 0.5TOPS
连接和网络
以太网 RJ45 100M
接口及外设
Micro SD 插槽
USB USB 2.0 主机/设备, Type-C
摄像头接口 MIPI CSI 2-lane

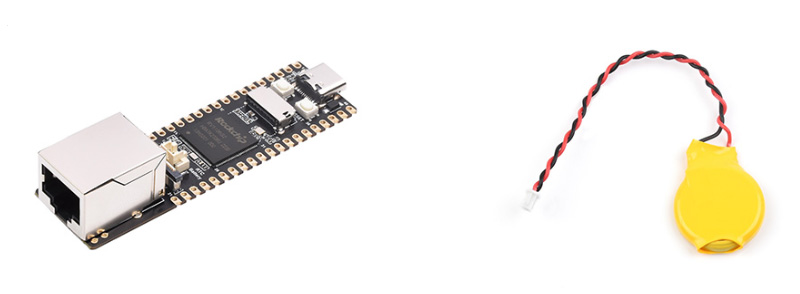

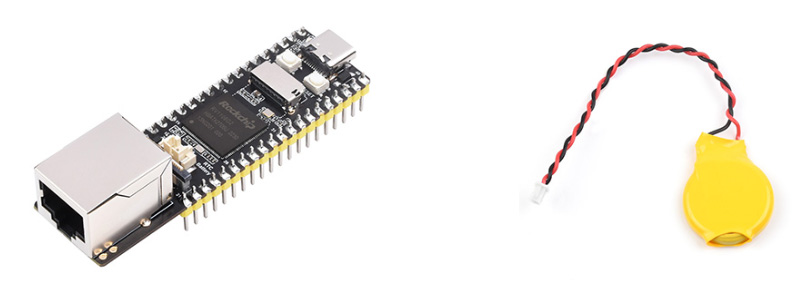

配置详情
  1. Luckfox Pico Pro/Max × 1

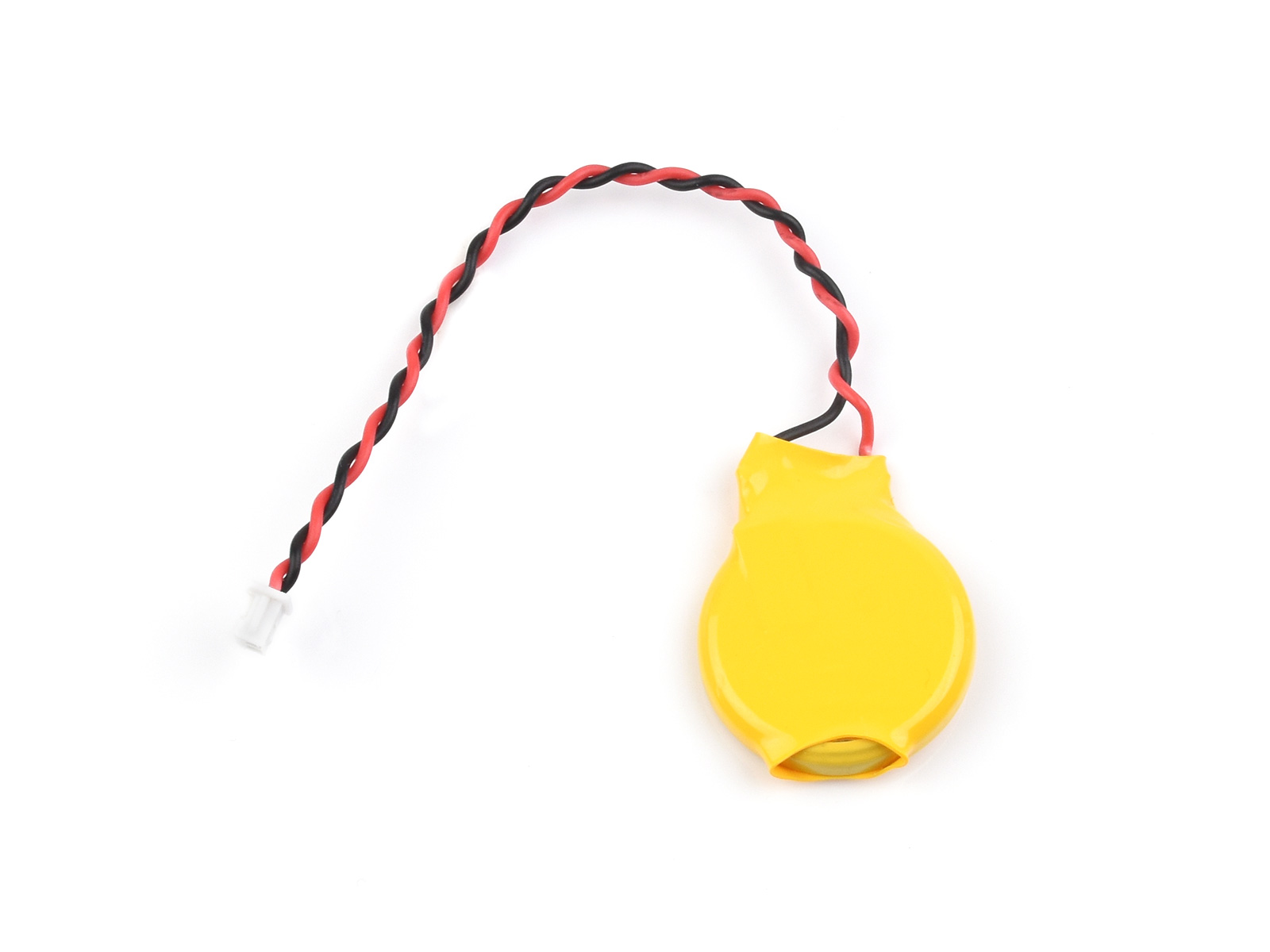

  2. 纽扣电池 × 1
Luckfox Pico 配置清单
配置详情
  1. Luckfox Pico Pro/Max (加焊接排针) × 1
  2. 纽扣电池 × 1
Luckfox Pico 配置清单
