Luckfox Pico Pi

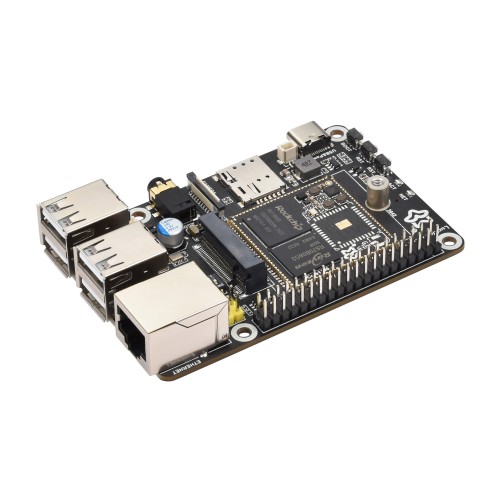

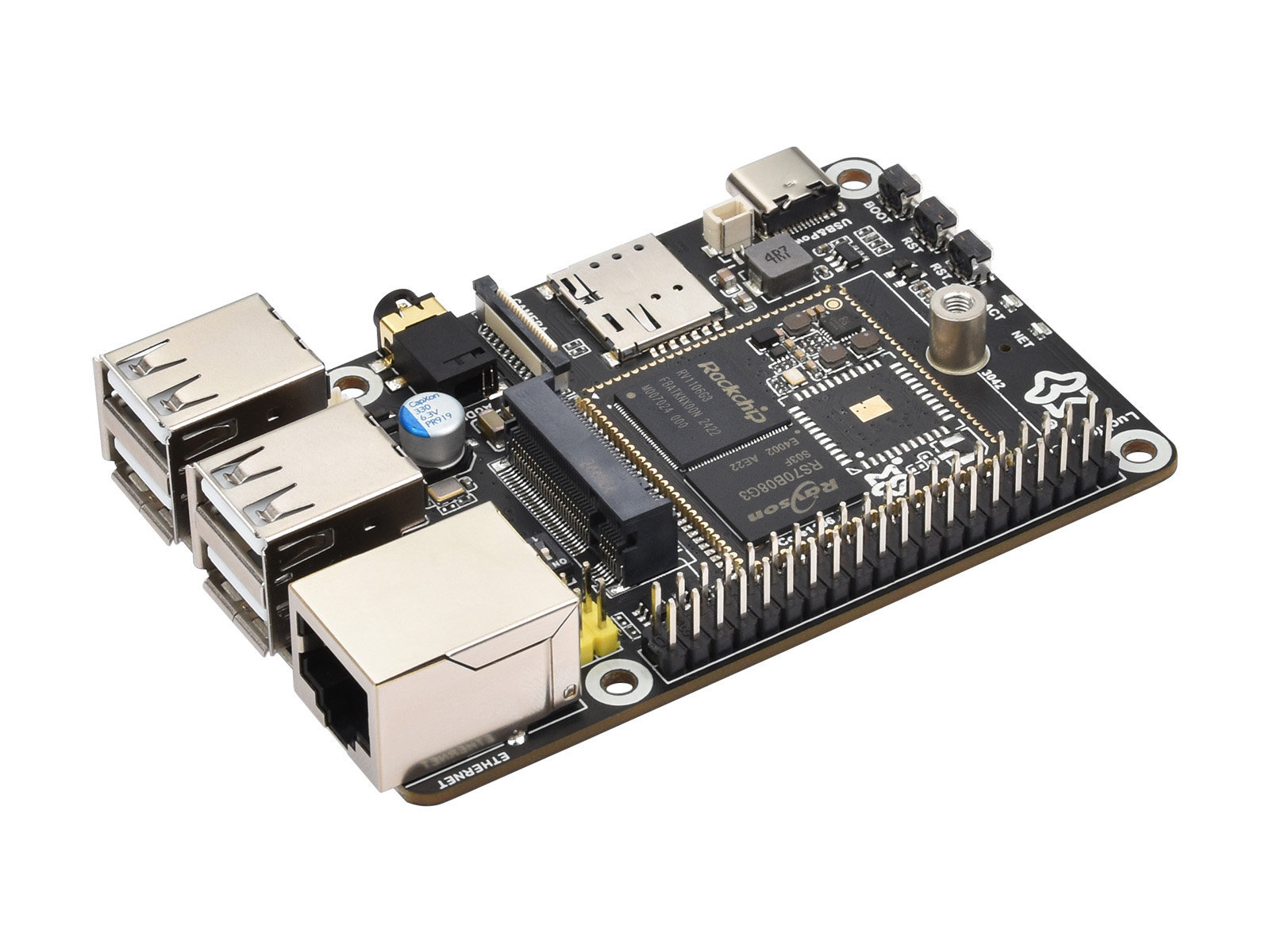

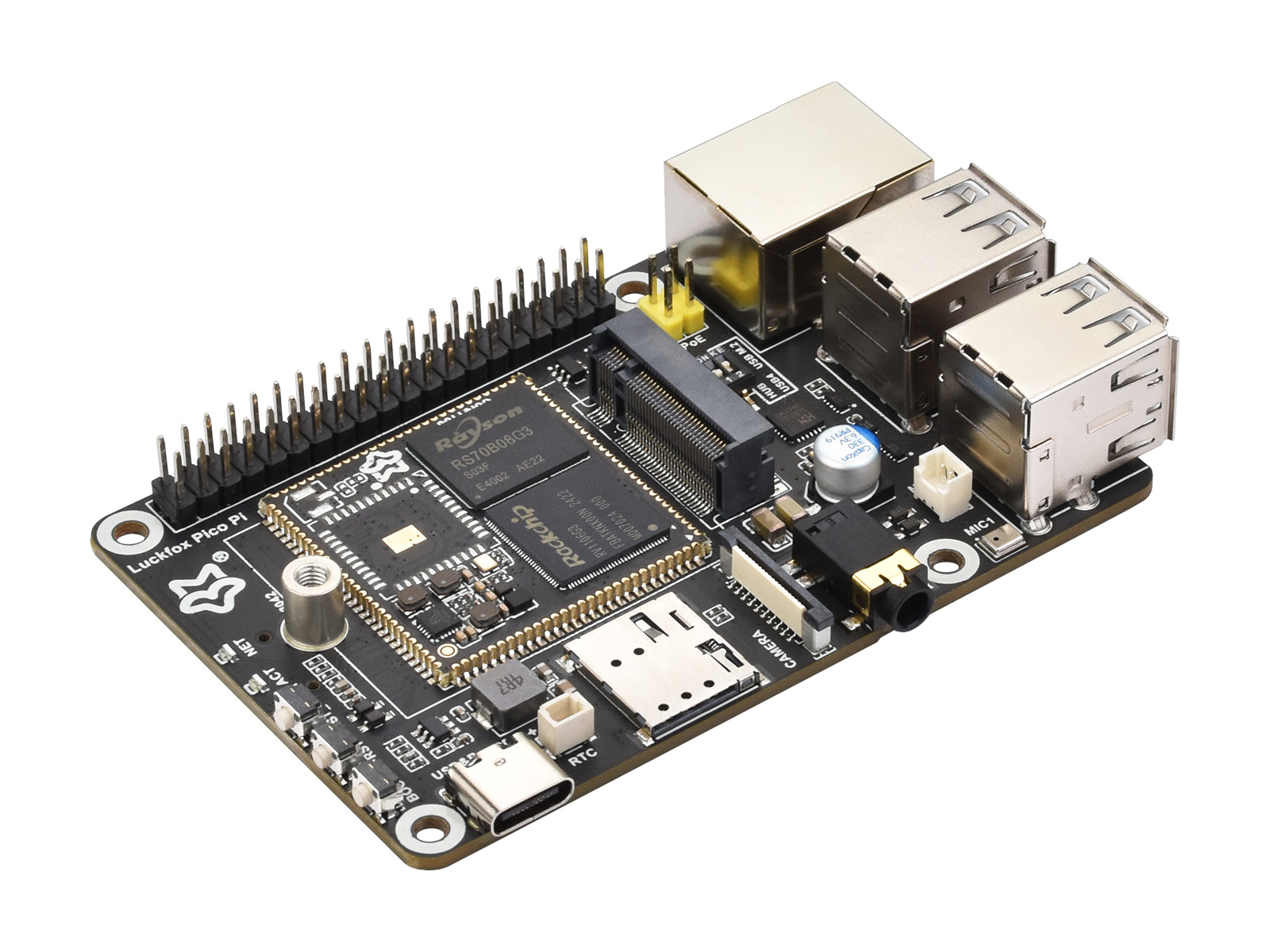

本产品是一款基于幸狐科技 Core1106 系列模块，具有高性价比的 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台。支持多种接口，如 MIPI CSI、GPIO、UART、SPI、I2C、USB 及 4G 模块 M.2 等，适用于各类嵌入式应用开发。

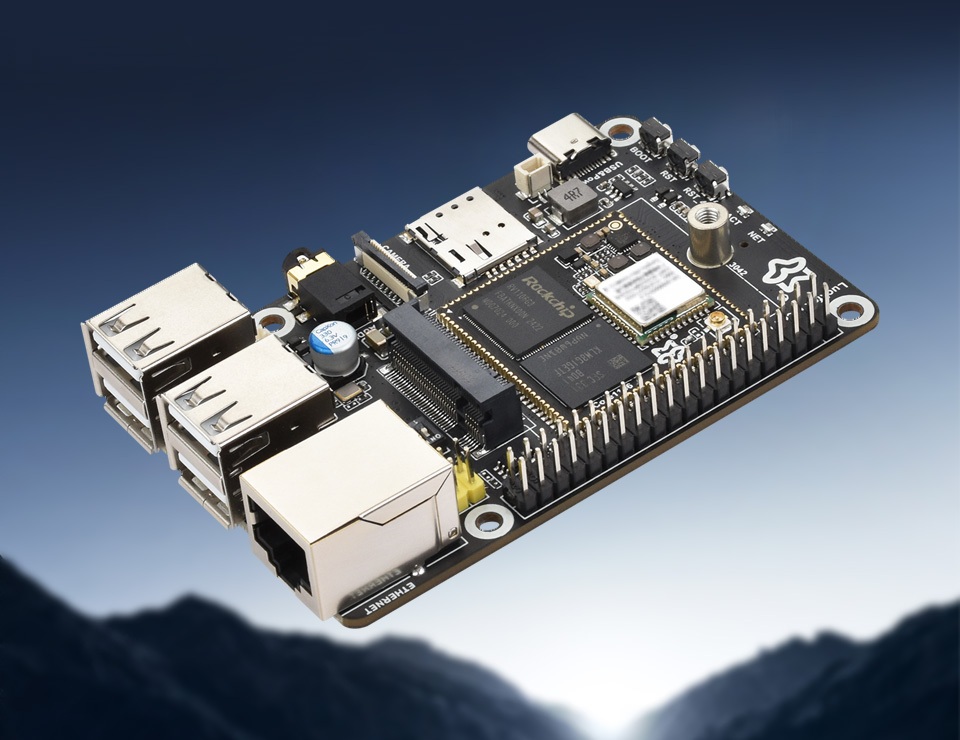

![Luckfox Pico Pi 介绍图，放置在深色背景下]()
![Luckfox Pico Pi 开发板卖点图标，包括：ARM Cortex-A7、RISC-V MCU、128MB/256MB DDR3L、摄像头接口、第三代ISP、NPU等图标]()

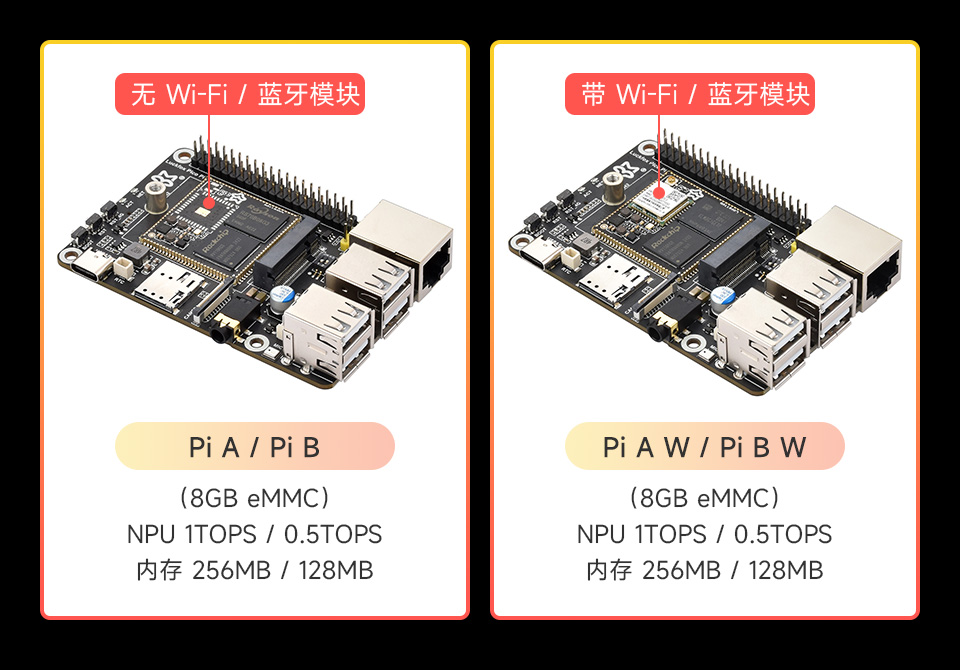

开发板版本
![Luckfox Pico Pi 开发板不同版本选择对比]()
选型对比
| 型号 |
Luckfox Pico Pi A |
Luckfox Pico Pi B |
| 处理器 |
RV1106G3 |
RV1106G2 |
| NPU |
1TOPS |
0.5TOPS |
| 内存 |
256MB DDR3L |
128MB DDR3L |
SIM7600G-H-M.2
SIM7600G-H-M.2 是一款 LTE Cat 4 模块，支持 LTE-TDD、
LTE-FDD、HSPA+、GSM、GPRS、EDGE 等无线通信模式，
采用 M.2 外形规格，可集成到 Luckfox Pico Pi 系列上使用

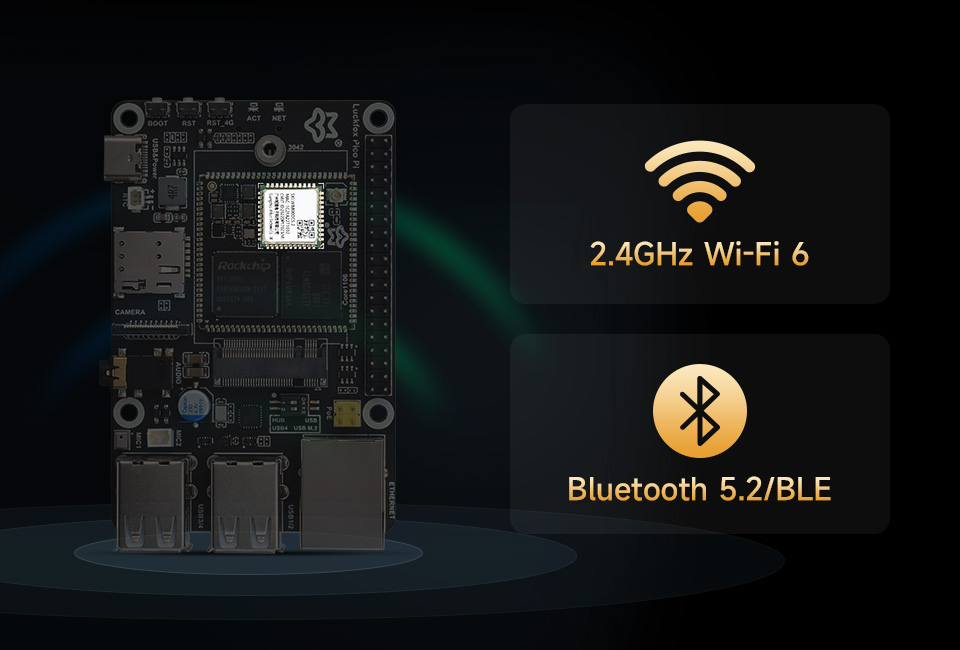

Wi-Fi 6 和蓝牙模块
板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输
![Luckfox Pico Pi Wi-Fi 6 和蓝牙模块]()

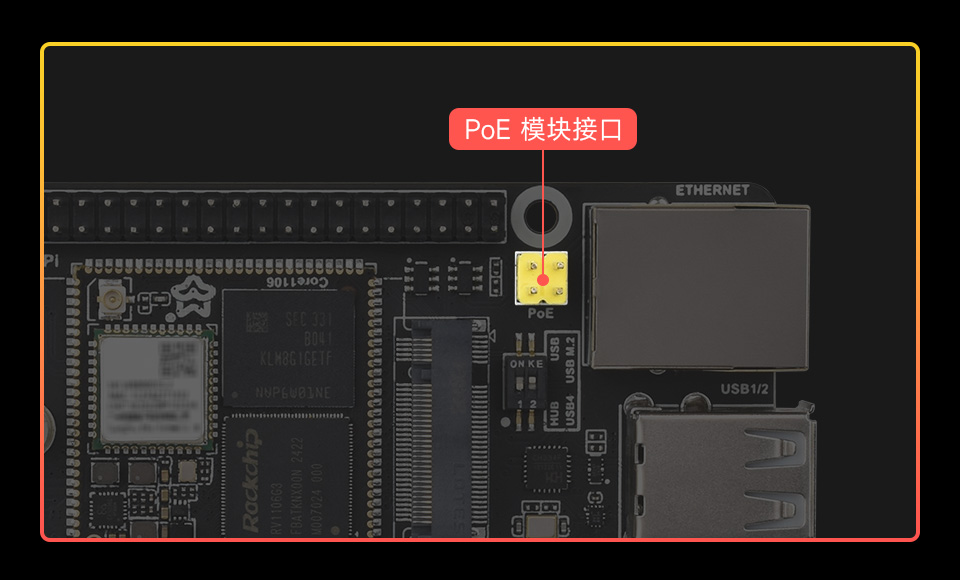

预留 PoE 模块接口
开发板的供电方式更加灵活
![Luckfox Pico Pi 预留 PoE 模块接口]()

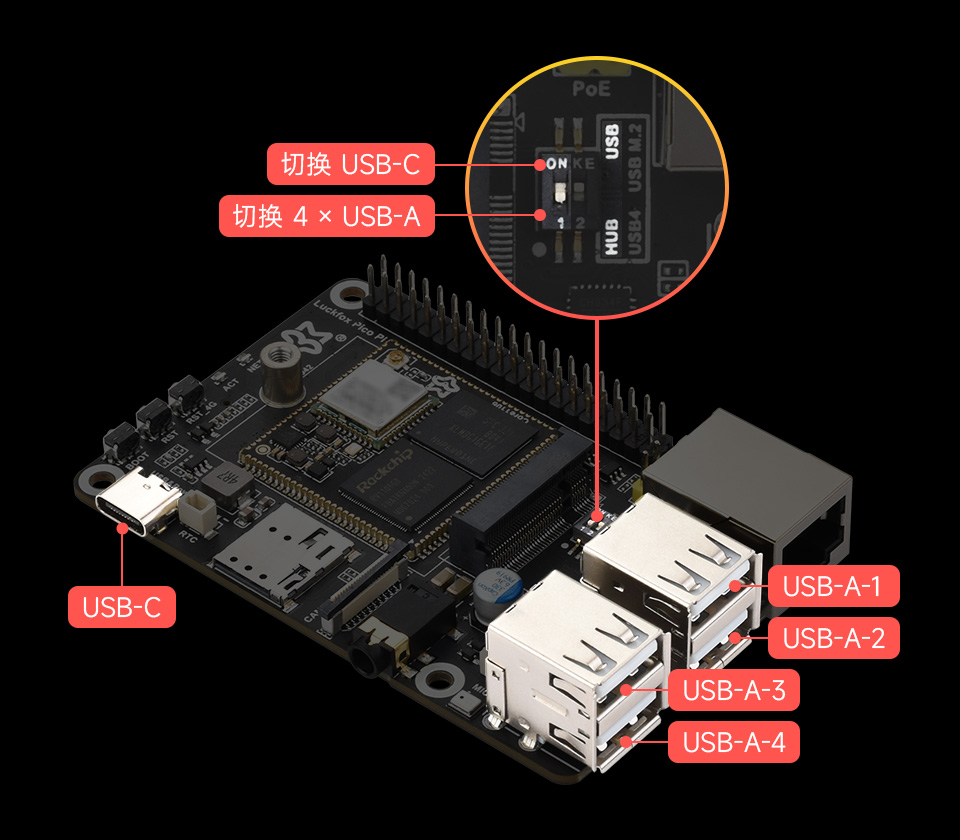

USB 拓展
通过拨码开关灵活切换 USB-C / 4 × USB-A HOST 接口
![Luckfox Pico Pi USB 拓展功能]()
4G 模块 M.2 接口
通过拨码开关可将 USB-A-4 接口切换为 4G 模块 M.2 接口
支持 4G 模块
SIM7600G-H-M.2
![Luckfox Pico Pi 4G 模块 M.2 接口]()

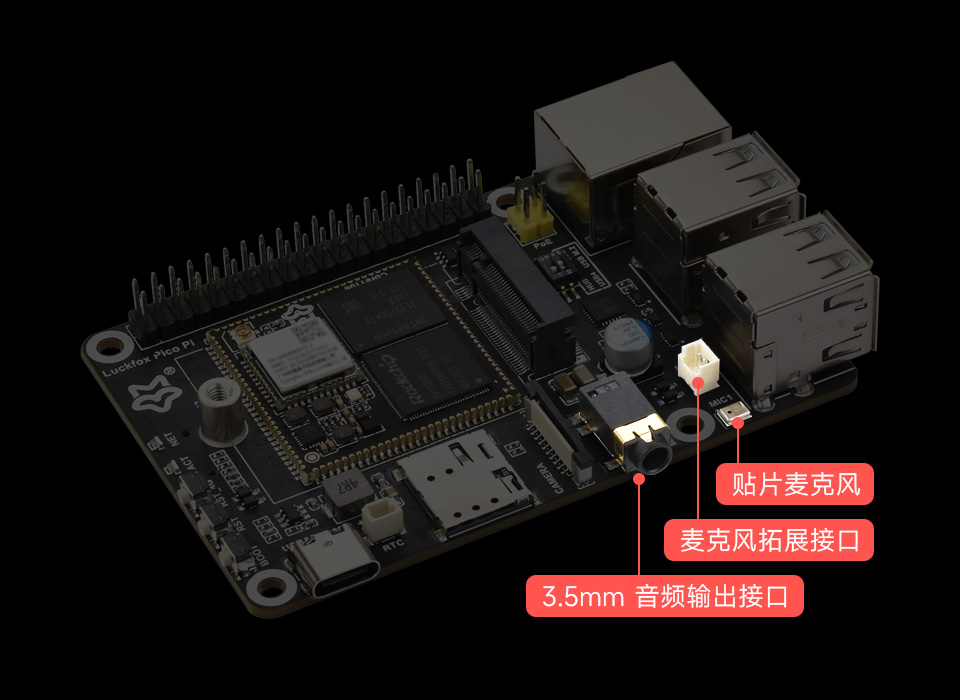

音频接口
贴片麦克风 + 麦克风拓展接口 + 3.5mm 音频输出接口
满足多种音频应用场景
![Luckfox Pico Pi 音频接口]()

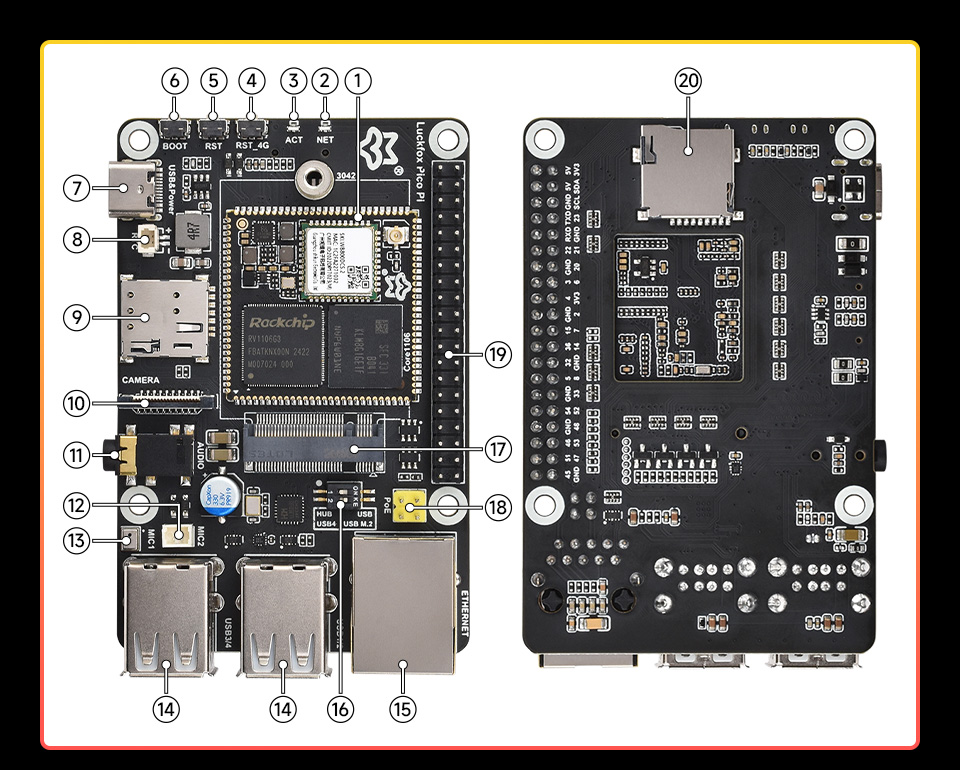

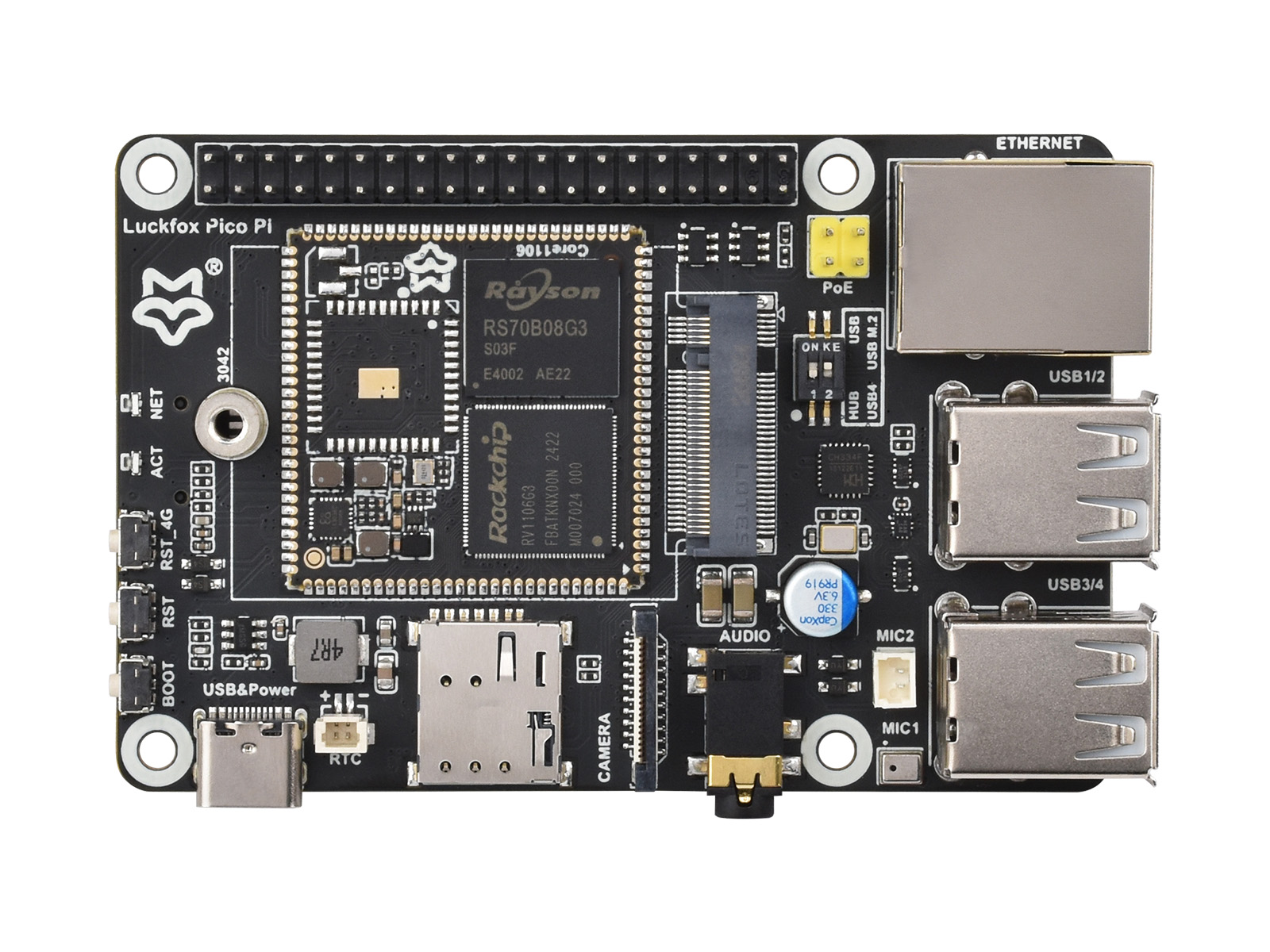

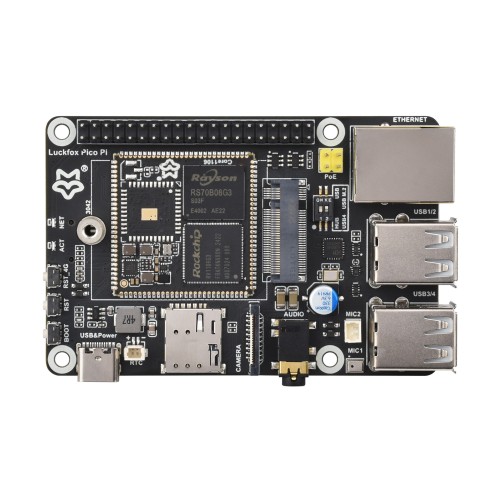

资源简介
![Luckfox Pico Pi 资源简介]()
- Core1106
RV1106G3 / RV1106G2 核心板，
可选配是否带 Wi-Fi / BT 模块
- 4G NET LED
用于指示 4G 模组运行情况
- USER-LED
默认镜像用于指示系统运行情况
- 4G-RESET 按键
重启 4G 模块
- RESET 按键
重启 Core1106 系统
- BOOT 按键
上电或者复位时按下，进入下载模式
- USB-C 接口
可用于供电与程序烧录
- RTC 座子
- SIM 卡座
- 摄像头接口
MIPI CSI 2-lane
- 3.5mm 音频输出接口
单通道音频输出
- 麦克风拓展接口
- 贴片麦克风
- USB-A Host 接口
经 USB-HUB 芯片拓展 4 路 USB-A 接口
- 百兆 RJ45 网口
- 拨码开关
开关 1 可切换 USB-C 与 USB-A
开关 2 可切换 USB-A-4 接口与 4G 模块 M.2 接口
- 4G 模块 M.2 接口
支持 SIM7600G-H-M.2 4G 模块
- PoE 模块接口
- 40PIN GPIO 接口
可兼容部分树莓派 HAT 扩展板
- Mirco SD 卡座
仅支持存储拓展

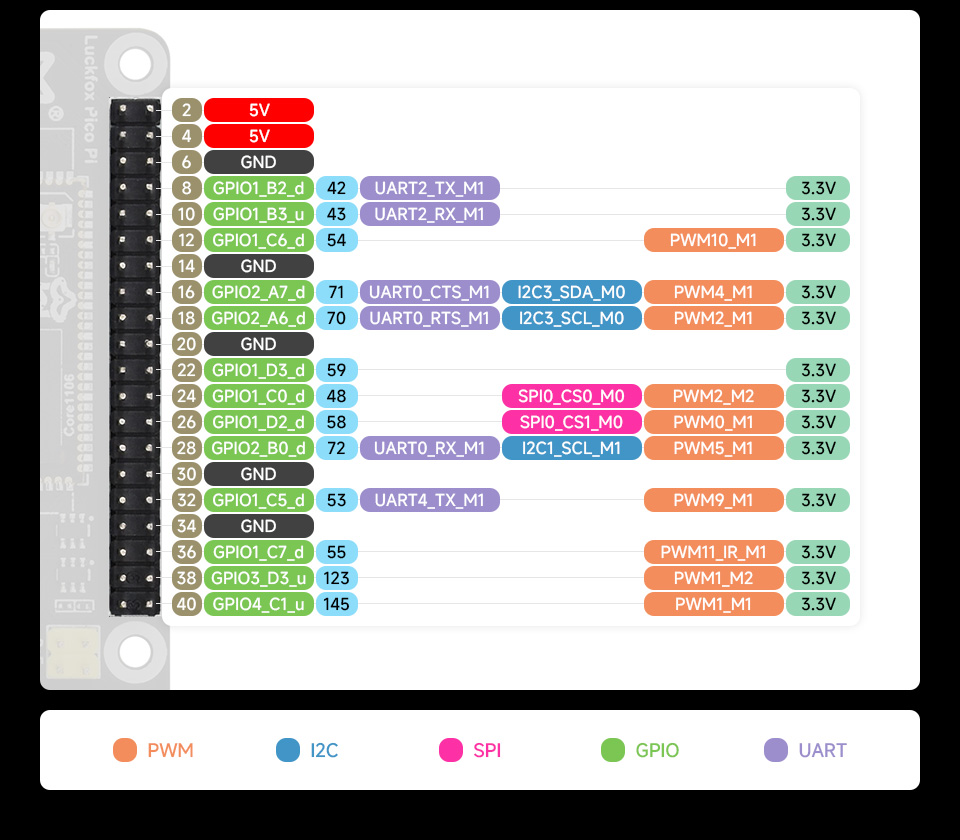

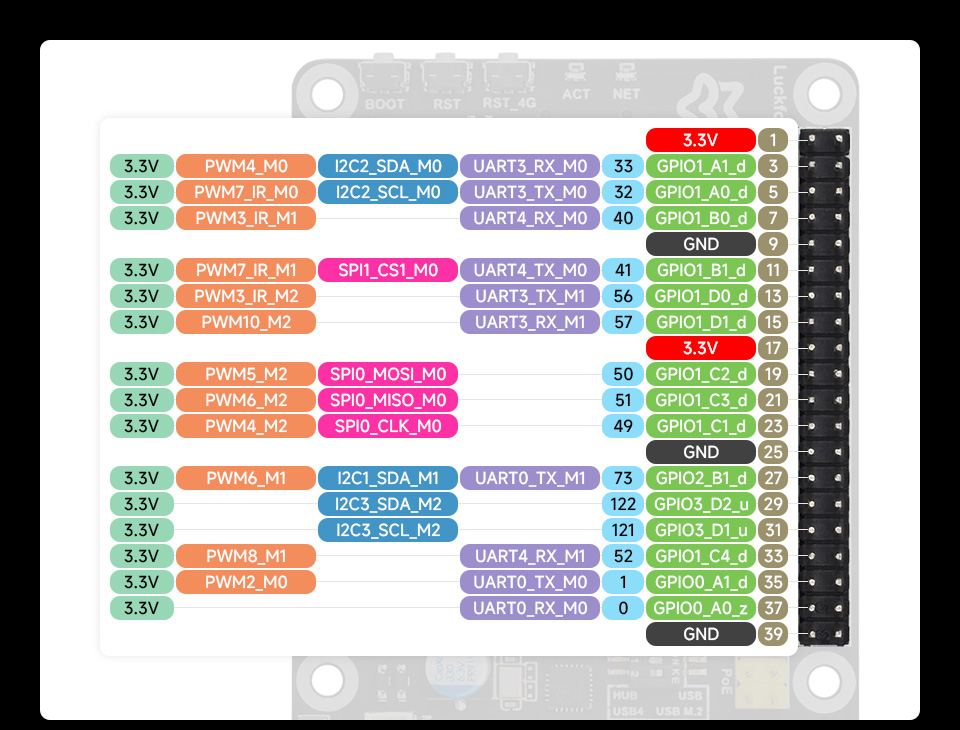

引脚定义
![Luckfox Pico Pi 引脚定义]()
![Luckfox Pico Pi 引脚定义]()

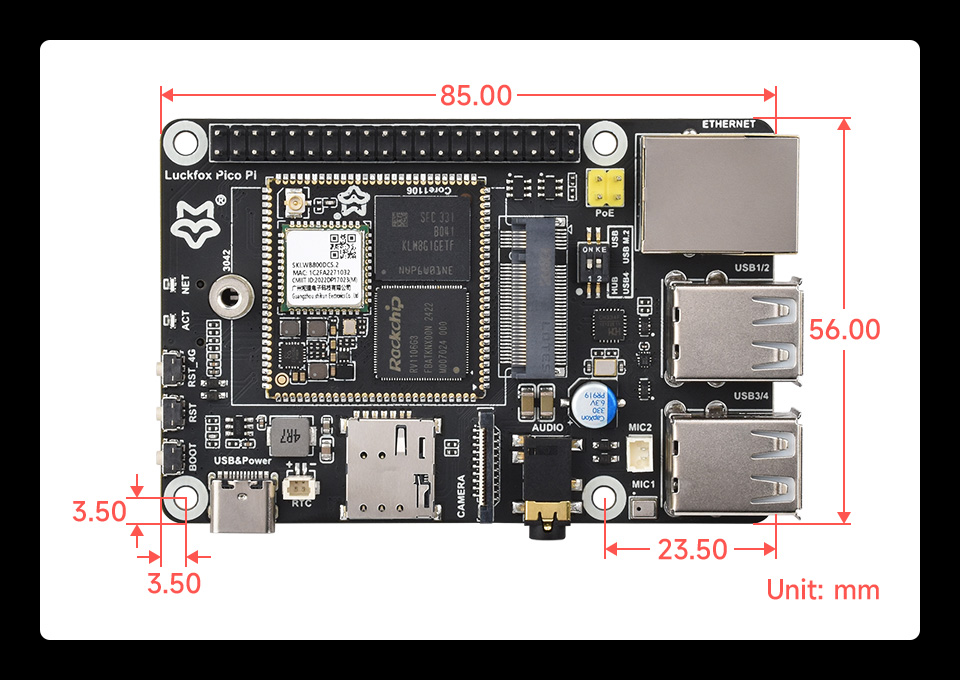

产品尺寸
![Luckfox Pico Pi 产品尺寸]()
| 连接和网络 |
| Wi-Fi |
Wi-Fi6 (可选) |
| 以太网 |
RJ45 100M (可扩展PoE) |
| 蓝牙 |
Bluetooth 5.2/BLE (可选) |
| 接口及外设 |
| GPIO |
40PIN GPIO 接口 |
| M.2 |
4G 模块 M.2 接口 |
| Micro SD |
插槽 |
| SIM |
插槽 |
| USB |
USB-A Host x 4; USB Type-C × 1 |
| 摄像头接口 |
MIPI CSI 2-lane |
| 音频接口 |
3.5mm耳机接口 |
| 麦克风 |
贴片麦克风 |

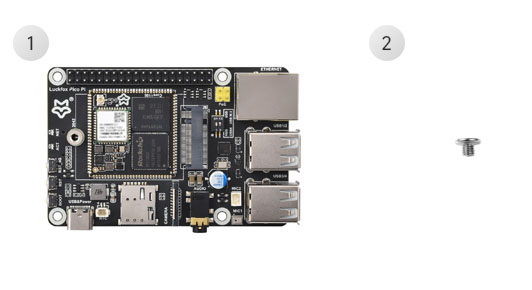

型号：Luckfox Pico Pi A / Luckfox Pico Pi B
- A / B 款开发板可选 × 1
- 4G 模块固定螺丝 × 1

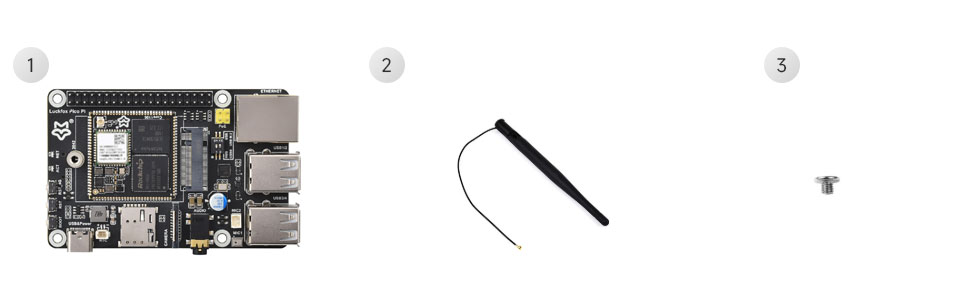

型号：Luckfox Pico Pi A W / Luckfox Pico Pi B W
- A / B 款带无线模块开发板可选 × 1
- IPX 2.4G 2DB 天线 × 1
- 4G 模块固定螺丝 × 1

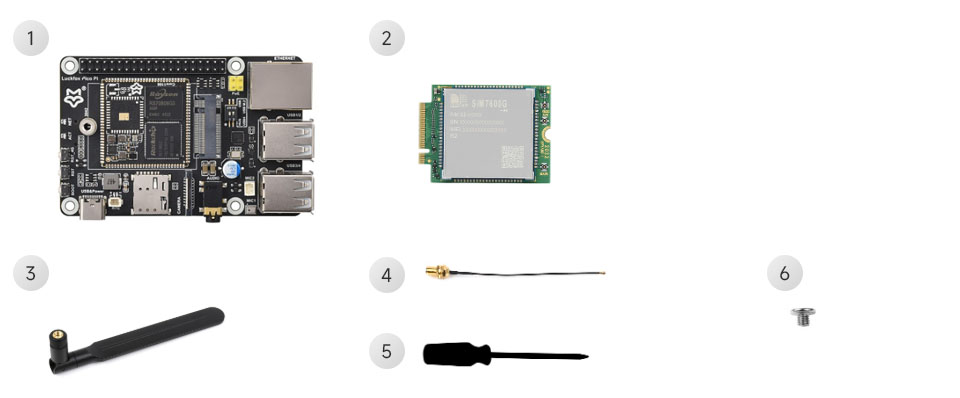

型号：Luckfox Pico Pi A 4G Kit / Luckfox Pico Pi B 4G Kit
- A / B 款开发板可选 × 1
- SIM7600G-H-M.2 × 1
- 船桨天线 × 1
- IPEX4 转 SMA 外螺内孔 × 1
- 螺丝刀 × 1
- 4G 模块固定螺丝 × 1

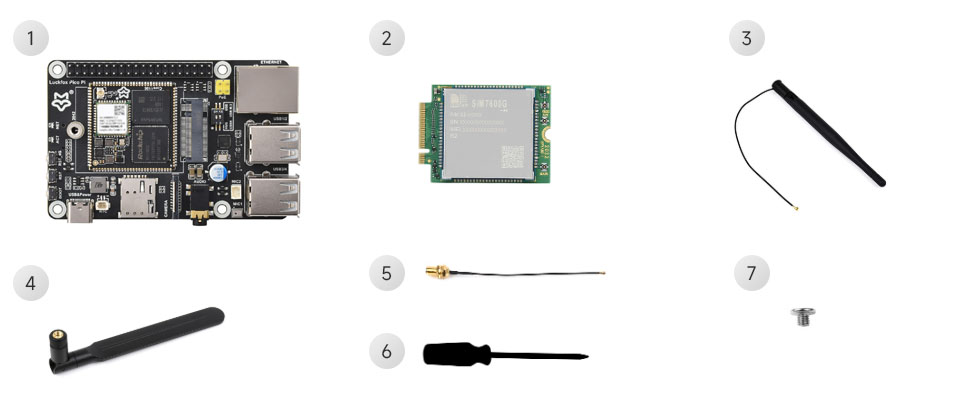

型号：Luckfox Pico Pi A W 4G Kit 或 Luckfox Pico Pi B W 4G Kit
- A / B 款带无线模块开发板可选 × 1
- SIM7600G-H-M.2 × 1
- IPX 2.4G 2DB 天线 × 1
- 船桨天线 × 1
- IPEX4 转 SMA 外螺内孔 × 1
- 螺丝刀 × 1
- 4G 模块固定螺丝 × 1
