Core1106 系列智能 86 盒

RV1106G2/G3 0.5/1TOPS 算力，搭载 4 英寸 IPS 触控屏、带无线模块、DDR3L、RS485 接口

  • 品牌：LUCKFOX
  • 电池：无电池

  • ¥231.29

    税前 ¥229.00
  • 价格范围 ¥231.29 - ¥261.59

幸狐 Core1106 系列智能 86 盒

基于幸狐 Core1106 系列模块的智能 86 盒，支持二次开发

赋能智慧生活与工业物联，让场景化控制一触即达

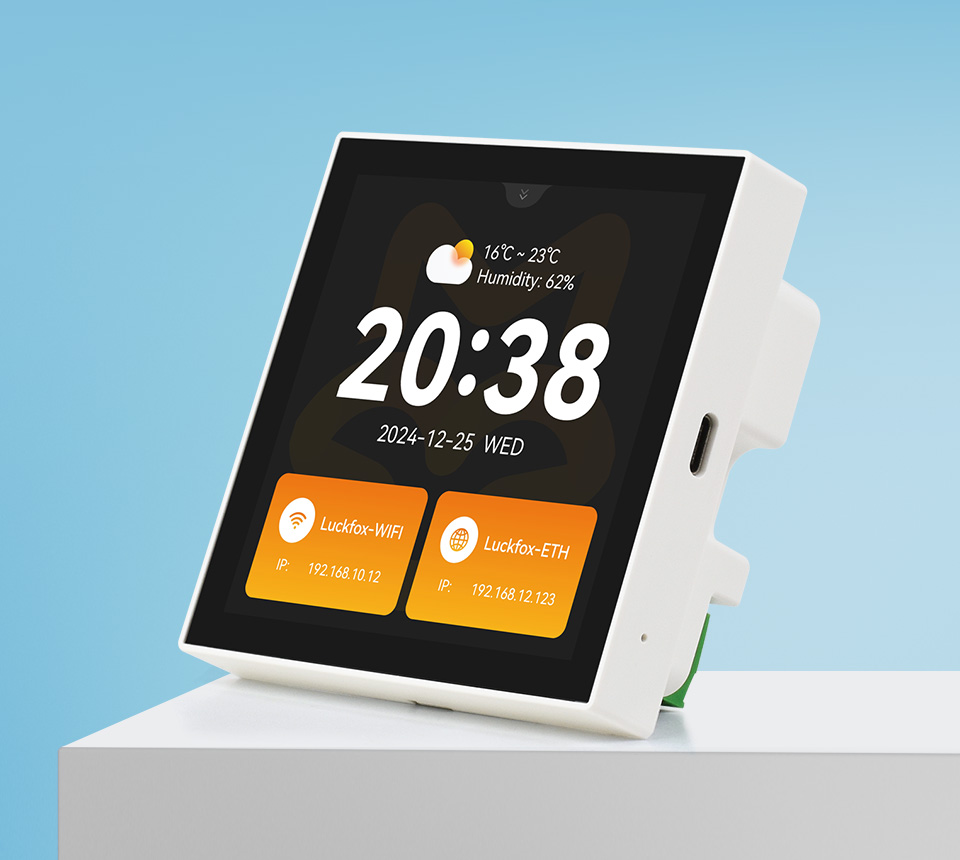

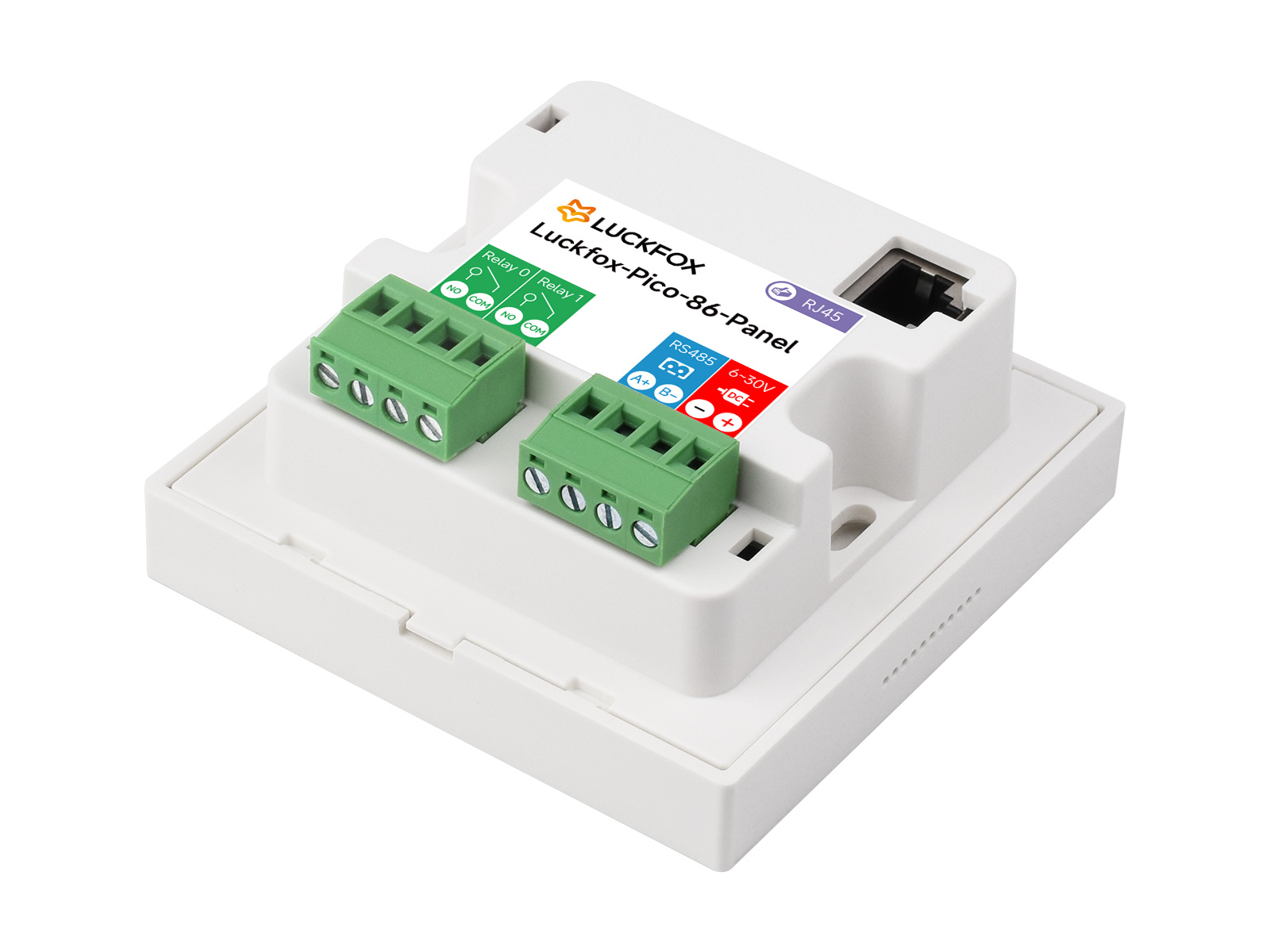

幸狐 Core1106 智能 86 盒首图，在蓝色背景上的侧视图 Core1106 智能 86 盒卖点图标，包括：ARM Cortex-A7，DDR3L内存、分辨率、触摸、RS485、双路继电器等图标

版本选择

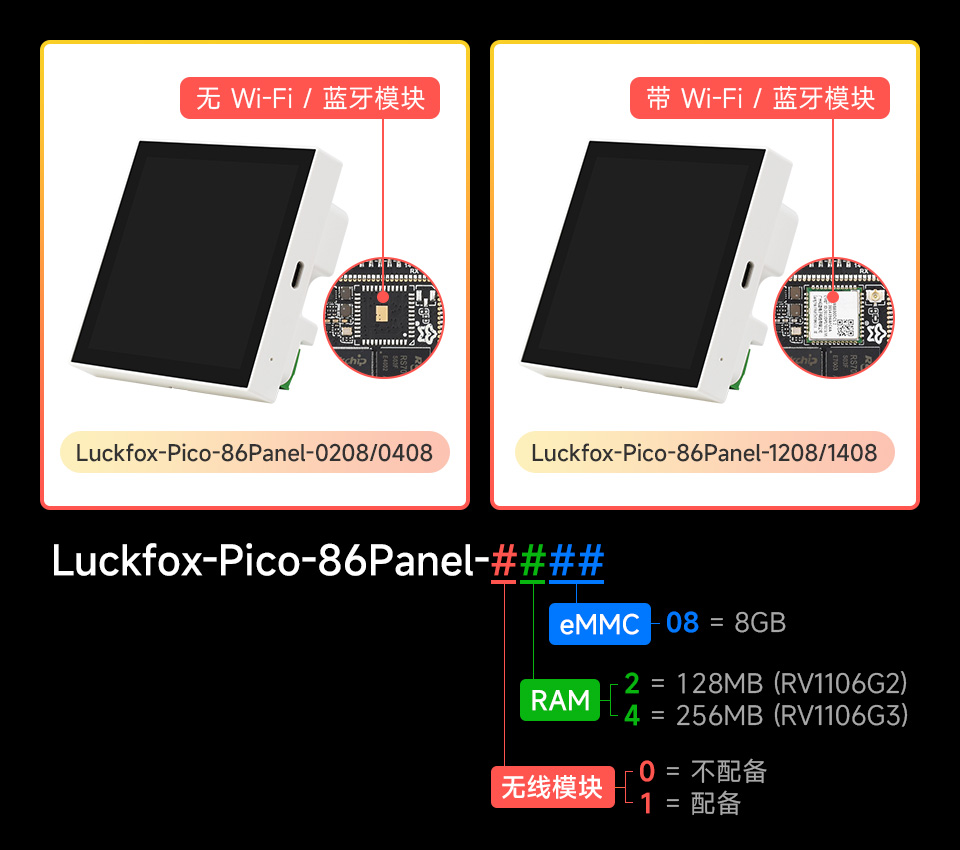

幸狐 Core1106 智能 86 盒版本选择图
版本 0208 1208 0408 1408
处理器 RV1106G2 RV1106G3
NPU 0.5TOPS 1TOPS
内存 128MB DDR3L 256MB DDR3L
无线模块 - Wi-Fi 6 和 Bluetooth 5.2/BLE - Wi-Fi 6 和 Bluetooth 5.2/BLE

4 英寸 IPS 触控屏介绍

170 度超广视角

卓越的显示性能，高对比度，高可视角度

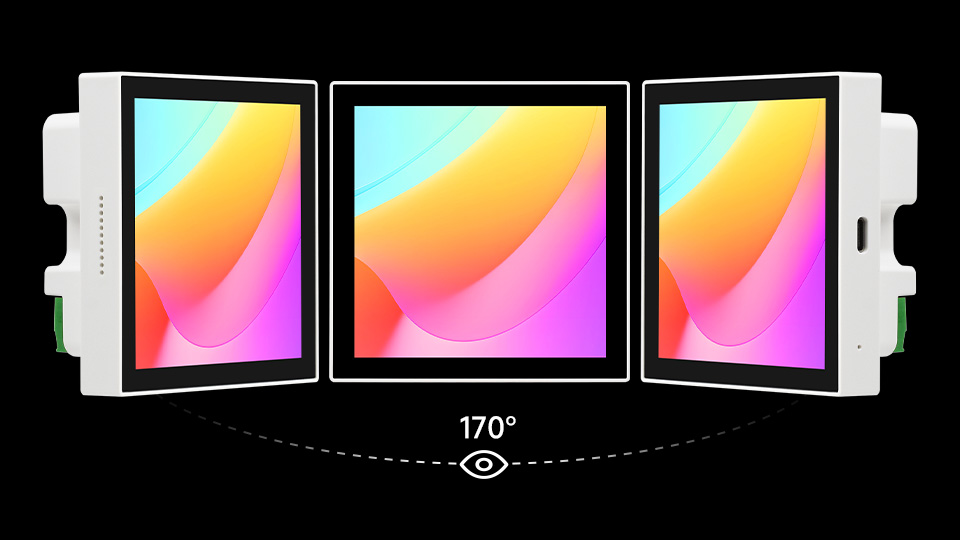

幸狐 Core1106 智能 86 盒 屏幕可视角度 170度

电容式 5 点触控屏

支持 5 点灵敏触控，直观操作与快速响应深度融合，让开发高效便捷

幸狐 Core1106 智能 86 盒 屏幕触控图 触摸屏 触控屏

注：本产品不含底座，请参考配置清单

屏幕参数

名称 4 英寸 IPS 触控屏幕 720×720
分辨率 720×720
通信接口 RGB666
屏幕尺寸 4 英寸
显示面板 IPS
触摸类型 电容
触摸芯片 GT911
亮度 400cd/m²
对比度 1000:1
可视角度 170°
外型尺寸 (H×V) 84.0×84.0 (mm)
显示尺寸 (H×V) 71.93×71.93 (mm)
点距 (H×V) 0.0999×0.0999 (mm)
色域 68% NTSC

开发板介绍

高度集成 强劲性能

开发板集成 CPU、NPU、ISP 等处理器

单核ARM Cortex-A7 32位内核 芯片视图
  • 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
  • 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
  • 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
  • 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，不仅可以拍摄高清画面，且视频体积更小
  • 内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求

Wi-Fi 6 和 蓝牙模块

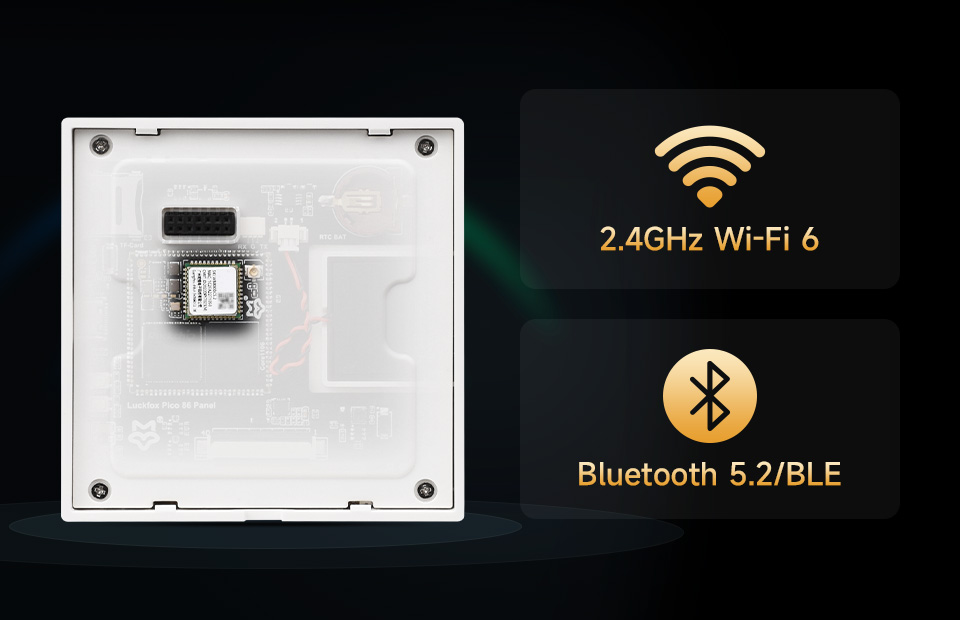

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

支持2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE图片

注：仅 Luckfox-Pico-86-Panel-1208 / 1408 配备

音频输入输出

板载麦克风和直插扬声器，满足日常音频应用场景

幸狐 Core1106 智能 86 盒内部主板 板载麦克风和扬声器图片

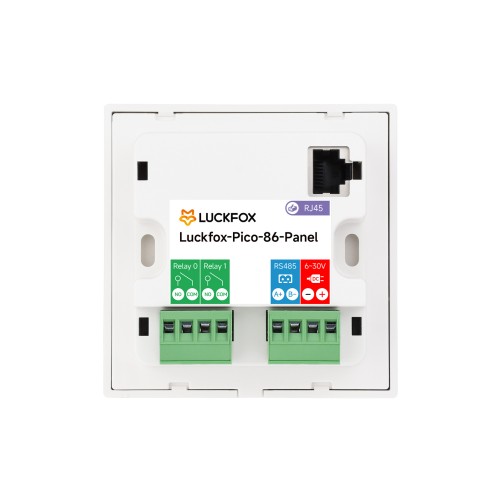

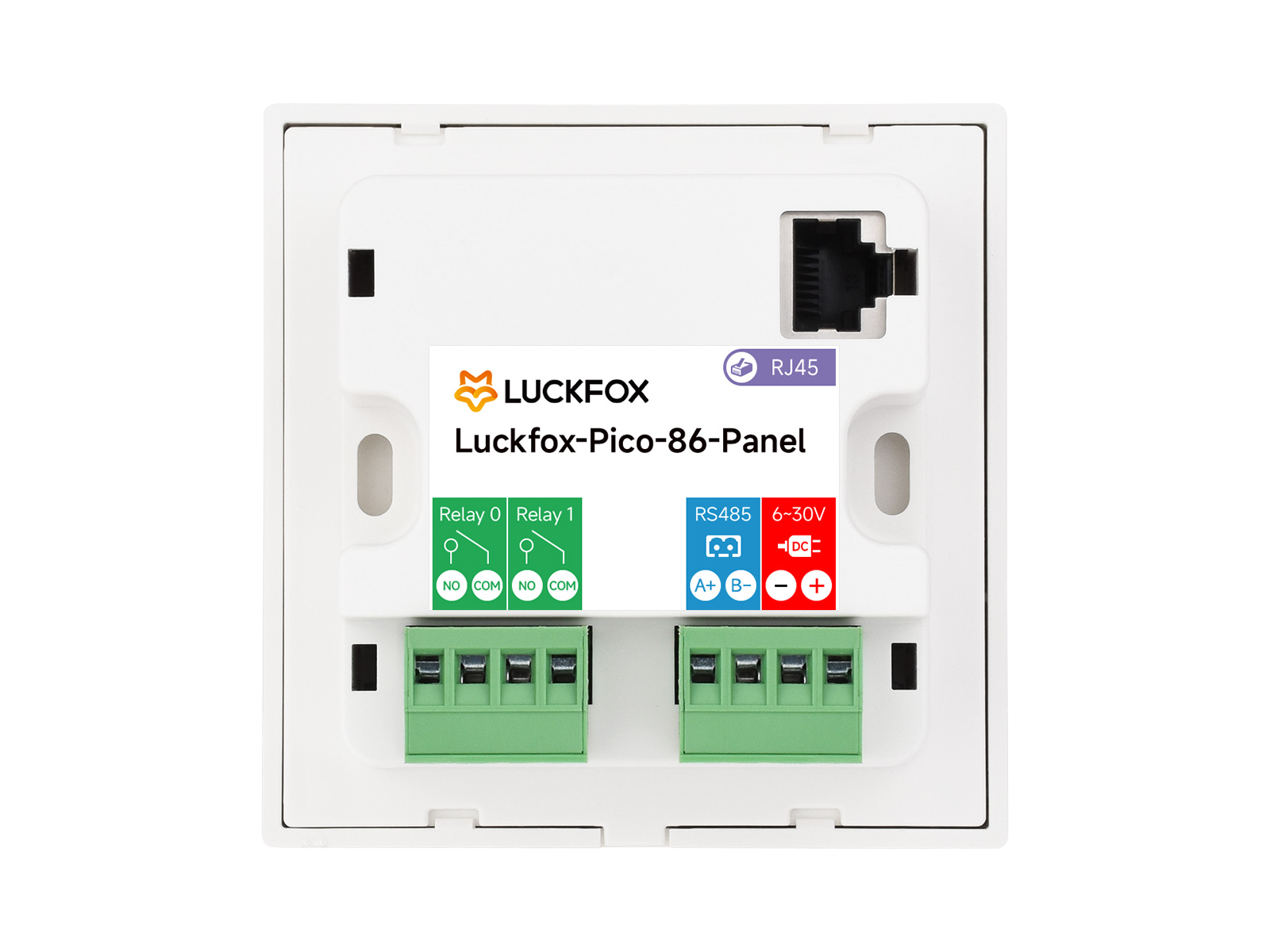

RS485 接口

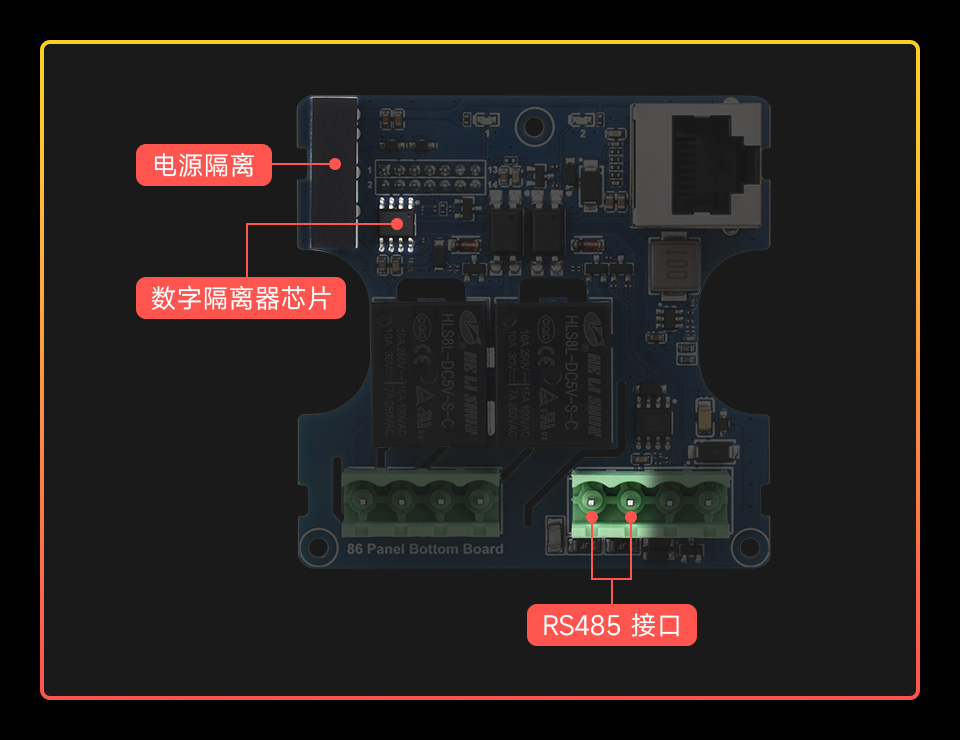

自动收发数据，内置电源隔离、数字隔离、TVS 等多种保护

幸狐 Core1106 智能 86 盒 RS485接口图片

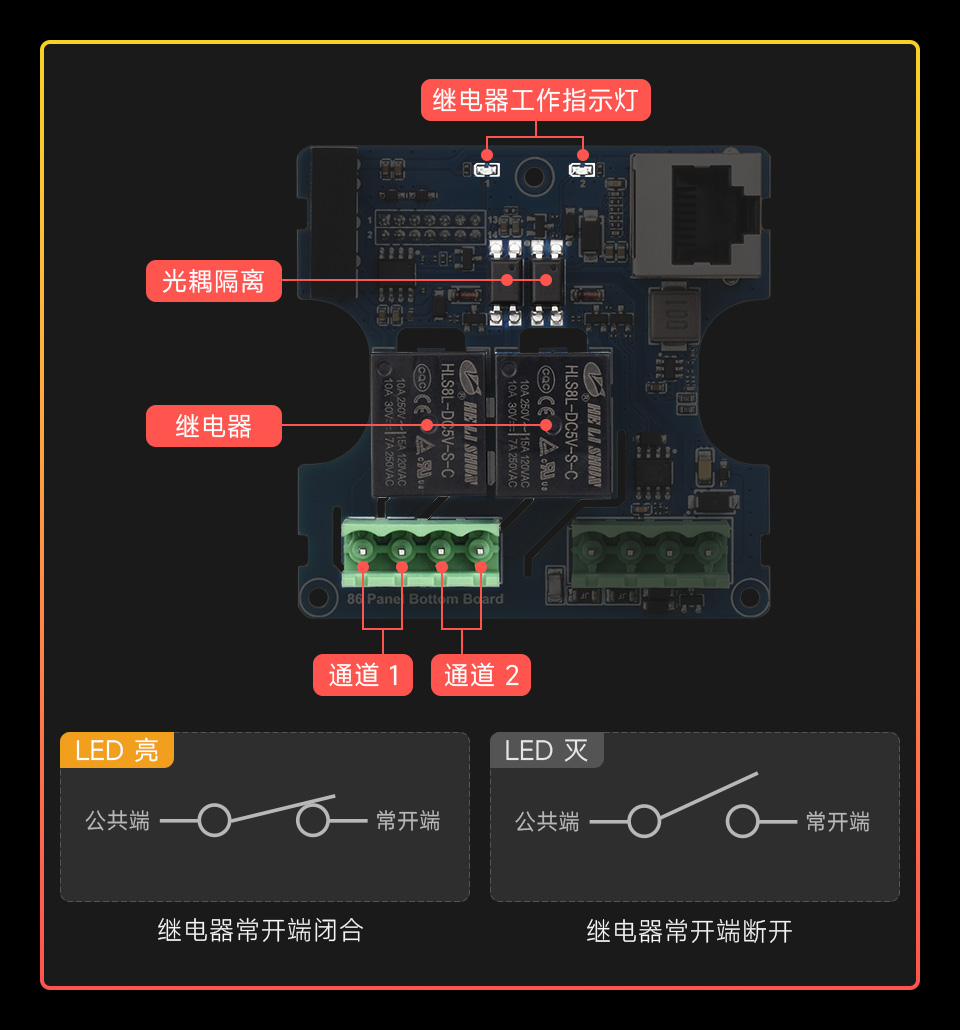

双路继电器

光耦隔离，避免高压电路干扰

幸狐 Core1106 智能 86 盒内部两路继电器 光耦隔离

百兆 RJ45 网口

支持 10/100M 有线网络通讯

幸狐 Core1106 智能 86 盒网口介绍

注：连接网线需考虑 86 底盒深度，可选择短体水晶头网线

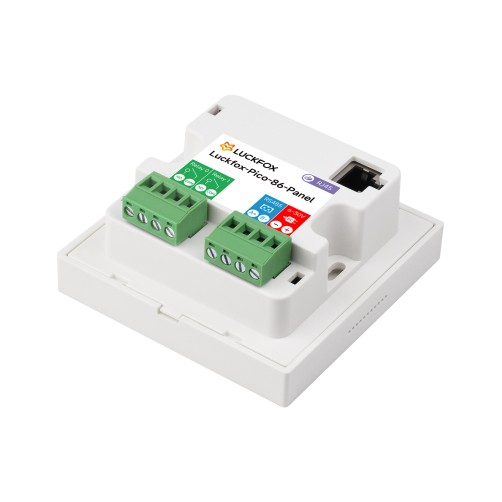

安装示意图

标准 86 规格搭配模块化结构设计，安装便捷

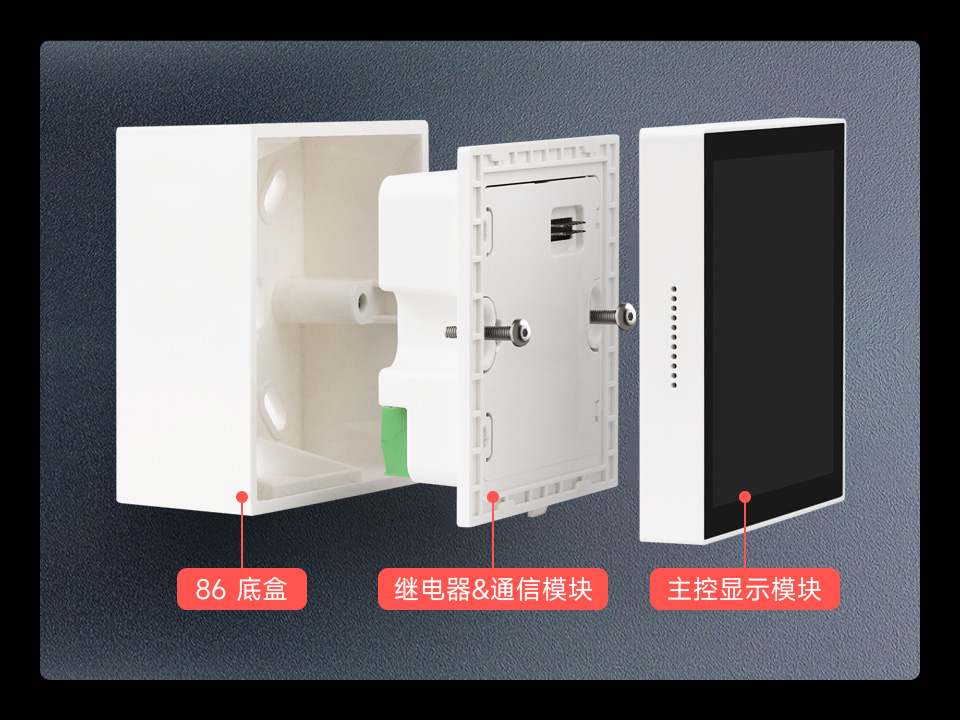

幸狐 Core1106 智能 86 盒内部底盒、继电器通信模块、主控显示模块

注：不含 86 底盒与螺丝

推荐使用 33mm 深度以上的 86 型底盒
若需要连接 RJ45 接口，推荐使用深度 ≥ 35mm 的底盒
若一定要使用 33~35mm 底盒，应考虑使用短体水晶头

应用场景

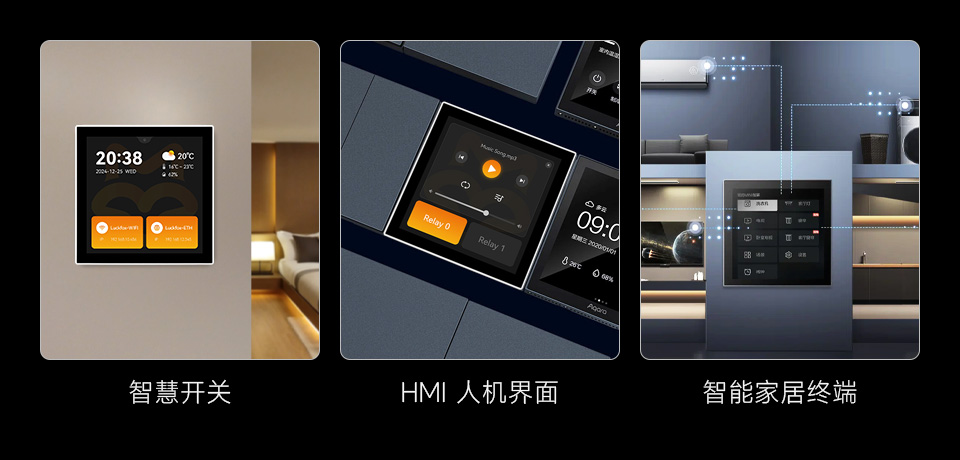

幸狐 Core1106 智能 86 盒使用场景图片

资源简介

幸狐 Core1106 智能 86 盒资源简介图片1

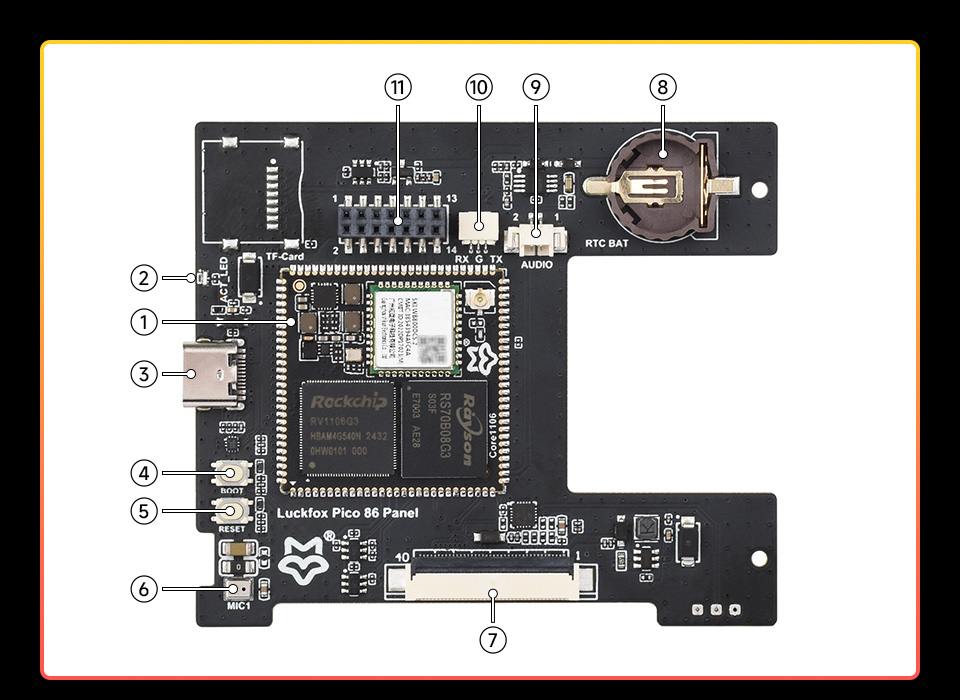

  1. Core1106

    RV1106G3 / Rv1106G2 核心板

    可选配 Wi-Fi / 蓝牙模块

  2. ACT_LED

    默认镜像用于指示系统运行情况

  3. USB-C 接口

    用于供电与程序烧录

  4. BOOT 按键

    上电或复位时按下，进入下载模式

  5. RESET 按键

    重启系统

  1. 贴片麦克风
  2. RGB LCD 接口
  3. RTC 纽扣电池座
  4. 音频接口

    MX1.25 2P 连接器，支持 8Ω 1W 喇叭

  5. Debug 串口接口

    SH1.0 3P 连接器

  6. 14Pin 多功能引脚

    可用于连接 86 Panel Bottom Board

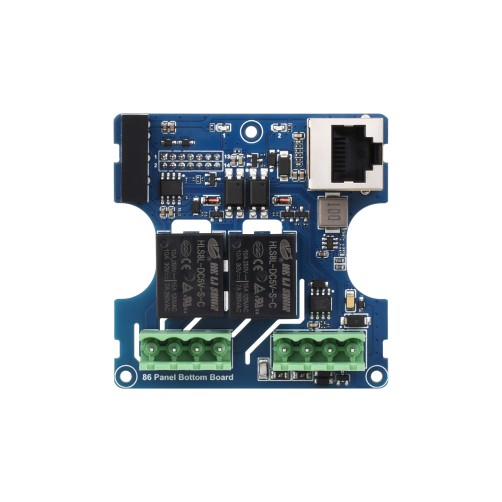

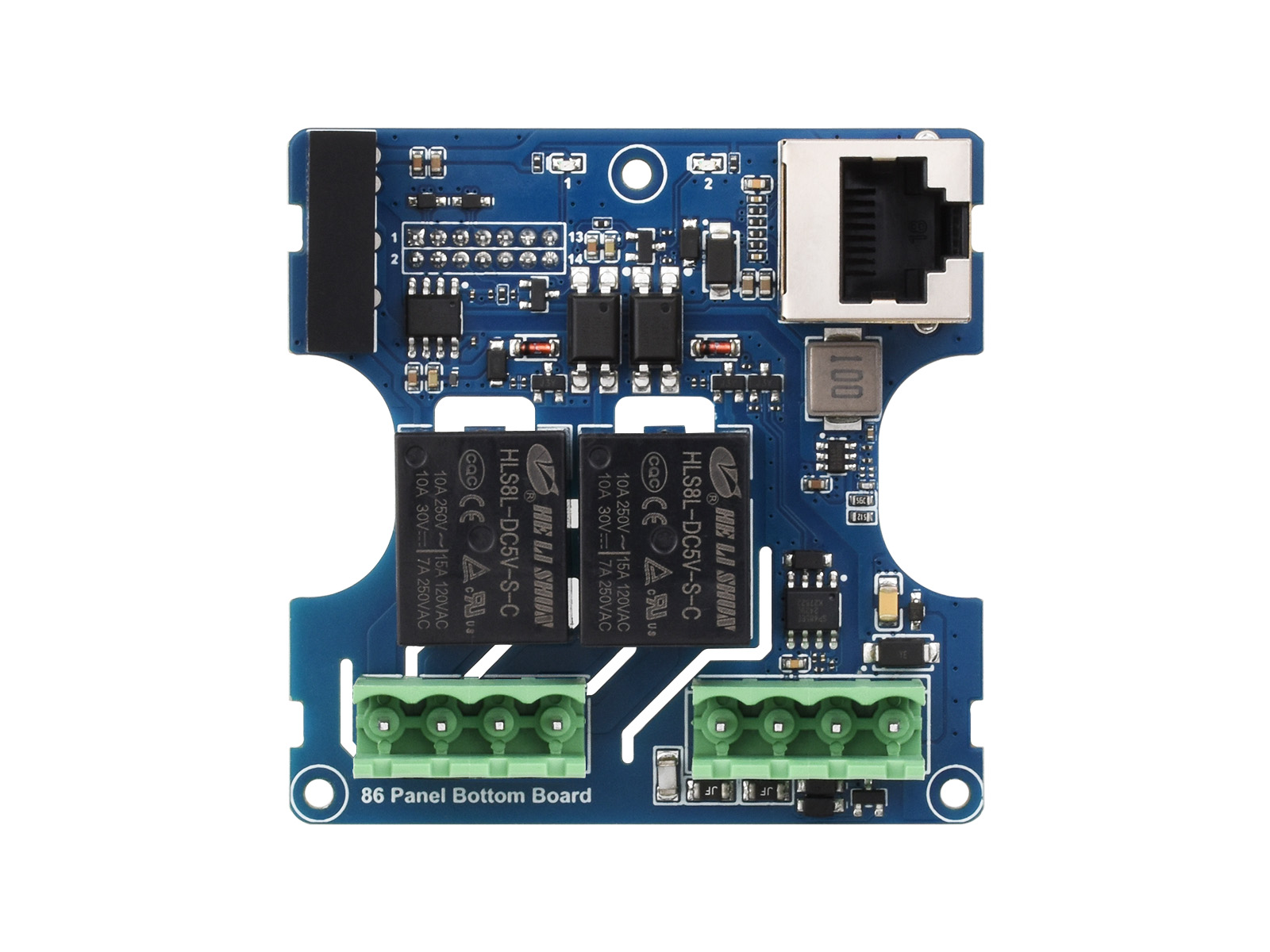

幸狐 Core1106 智能 86 盒PCB布局图片2

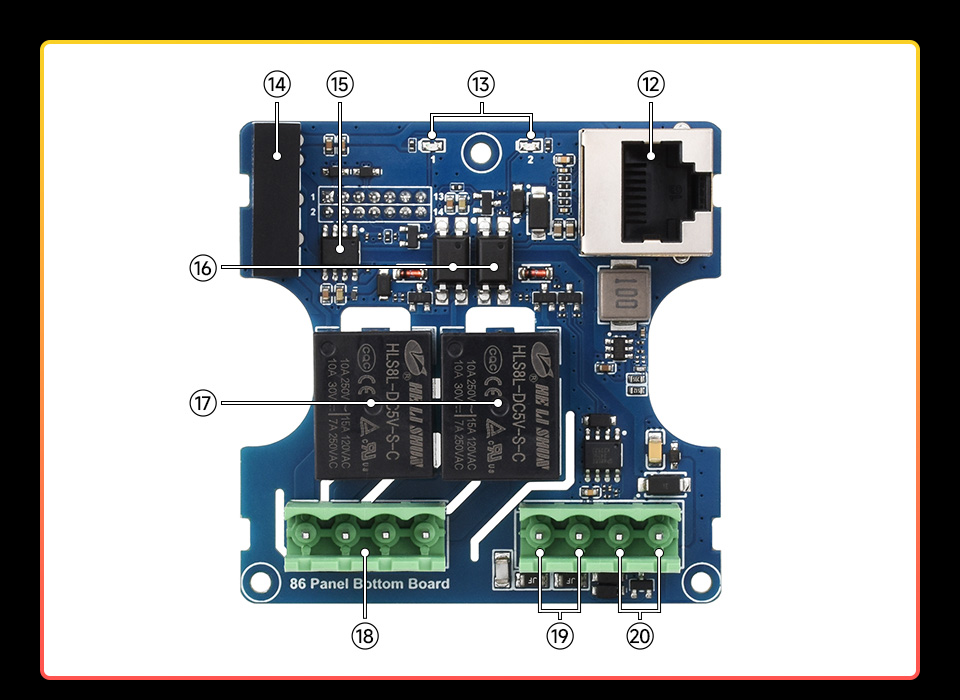

  1. 百兆 RJ45 网口
  2. 继电器工作指示灯
  3. 电源隔离模块
  4. 数字隔离器
  5. 光耦隔离
  1. 继电器
  2. 继电器接线槽

    5.08mm 4pin

  3. RS485 接线槽
  4. 电源接口

    DC 6V~30V 宽电压范围输入

产品尺寸

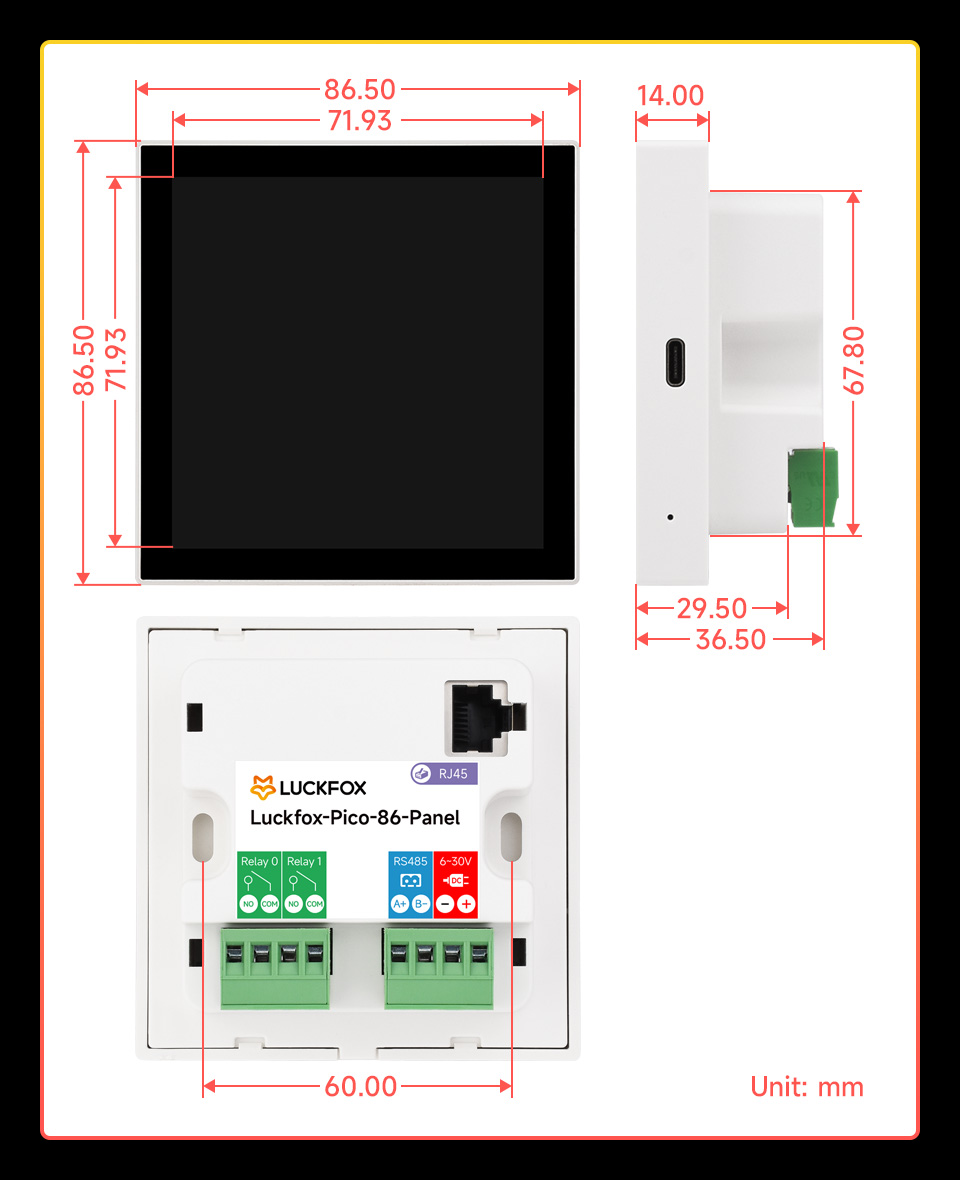

幸狐 Core1106 智能 86 盒产品尺寸图
内存及存储
内存 128MB / 256MB
处理器
处理器 RV1106G2 / RV1106G3
连接和网络
Wi-Fi Wi-Fi 6
蓝牙 Bluetooth 5.2/BLE
屏幕
亮度 400cd/m²
像素大小(H×V) 0.0999×0.0999 (mm)
分辨率 720 × 720
可视角度 170°
对比度 1000:1
尺寸 4 英寸
显示色域 68% NTSC
显示面板 IPS
通信接口 RGB666
触摸
触摸类型 电容
触摸芯片 GT911
其它
存储温度 0.5TOPS / 1TOPS
型号：Luckfox-Pico-86-Panel 系列
  1. Luckfox-Pico-86-Panel 主体 × 1
Luckfox CM5 IO Board
