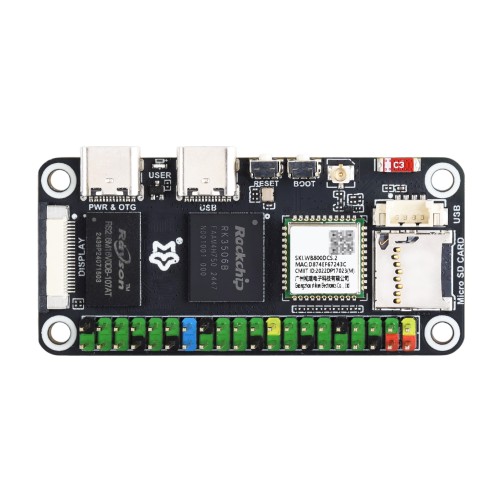

Luckfox Lyra Zero W 开发板

RK3506B 微型 Linux 开发板，集成三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0 处理器，512MB DDR3L、兼容树莓派 HAT 扩展板

  • 品牌：LUCKFOX
  • 型号：Luckfox Lyra Zero W
  • SKU：30983
  • 电池：无电池

  • ¥99.99

    税前 ¥99.00

Luckfox Lyra Zero W

Luckfox Lyra Zero W 是基于瑞芯微 RK3506B 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、SDMMC 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S，便于快速开发和调试。集成无线通讯模块，适用于智能家居、工业控制等物联网通讯场景。

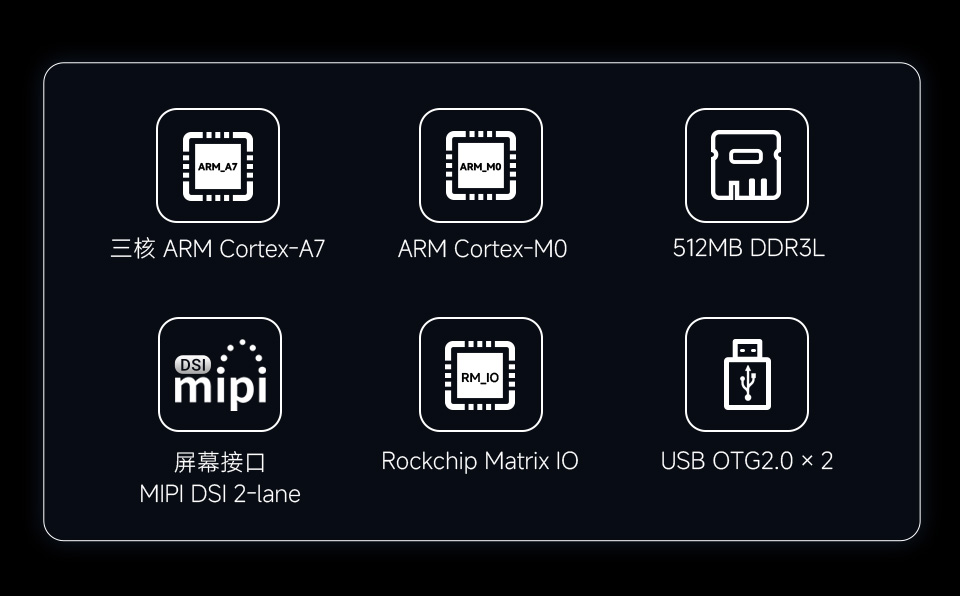

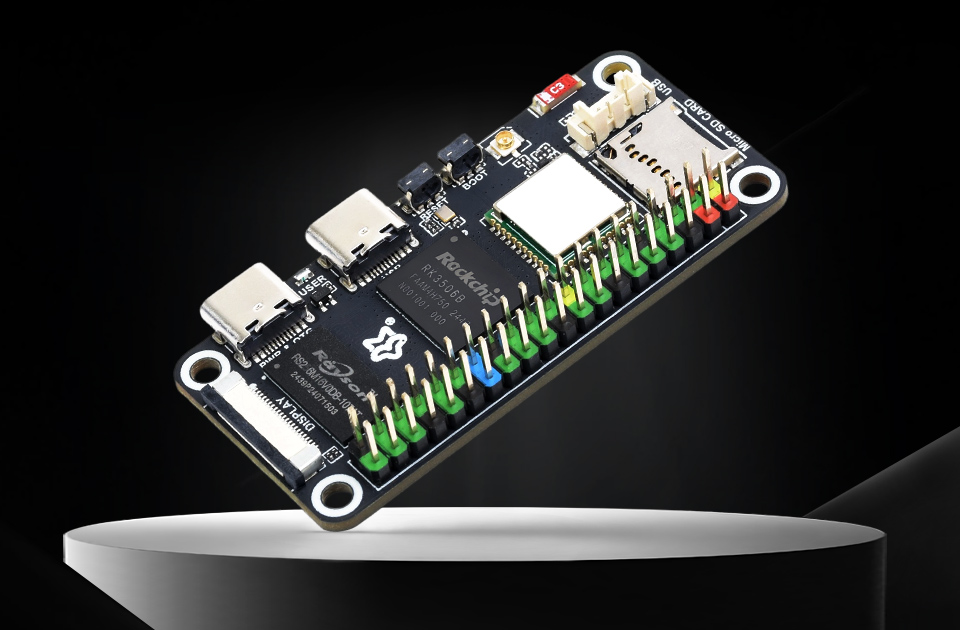

Luckfox Lyra Zero W 主图 Luckfox Lyra Zero W 图标说明

产品参数

型号 Luckfox Lyra Zero W
处理器 三核 Arm Cortex-A7 (1.2GHz) + Arm Cortex-M0
内存 板载 512MB DDR3L
USB 原生 USB OTG2.0 × 1
HUB 拓展 USB HOST2.0 × 2
屏幕接口 MIPI DSI 2-lane
GPIO 28 个 Rockchip Matrix IO 引脚
默认存储介质 SPI NAND FLASH (256MB)
无线通讯 板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE

高度集成 强劲性能

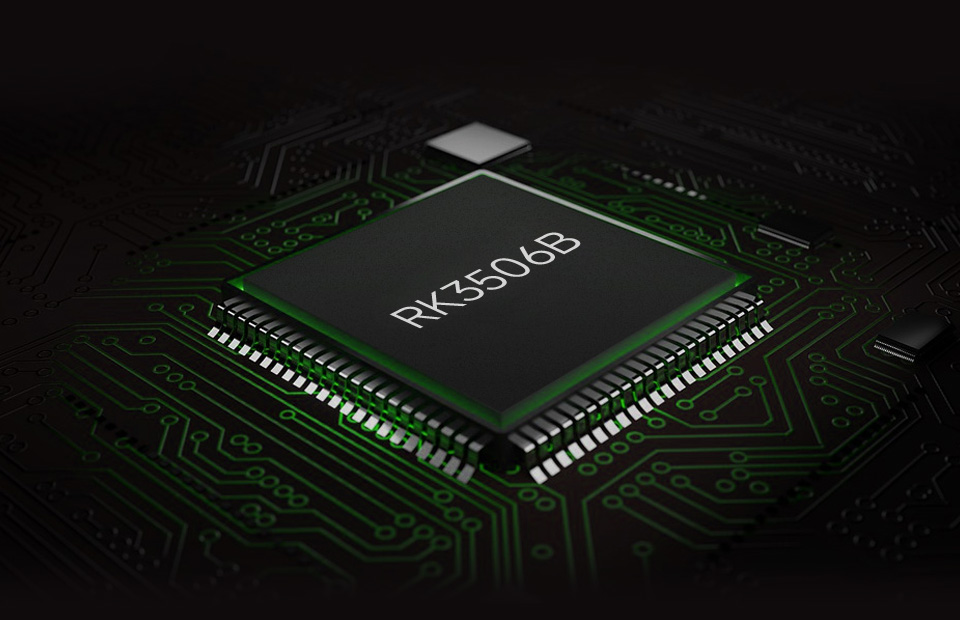

Luckfox Lyra Zero W 高度集成
  • 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
  • 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
  • 支持 DDR3L 内存接口拓展，满足多种拓展需求
  • 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
  • 支持多种音频输入和输出，提供高质量的音频播放和录制功能

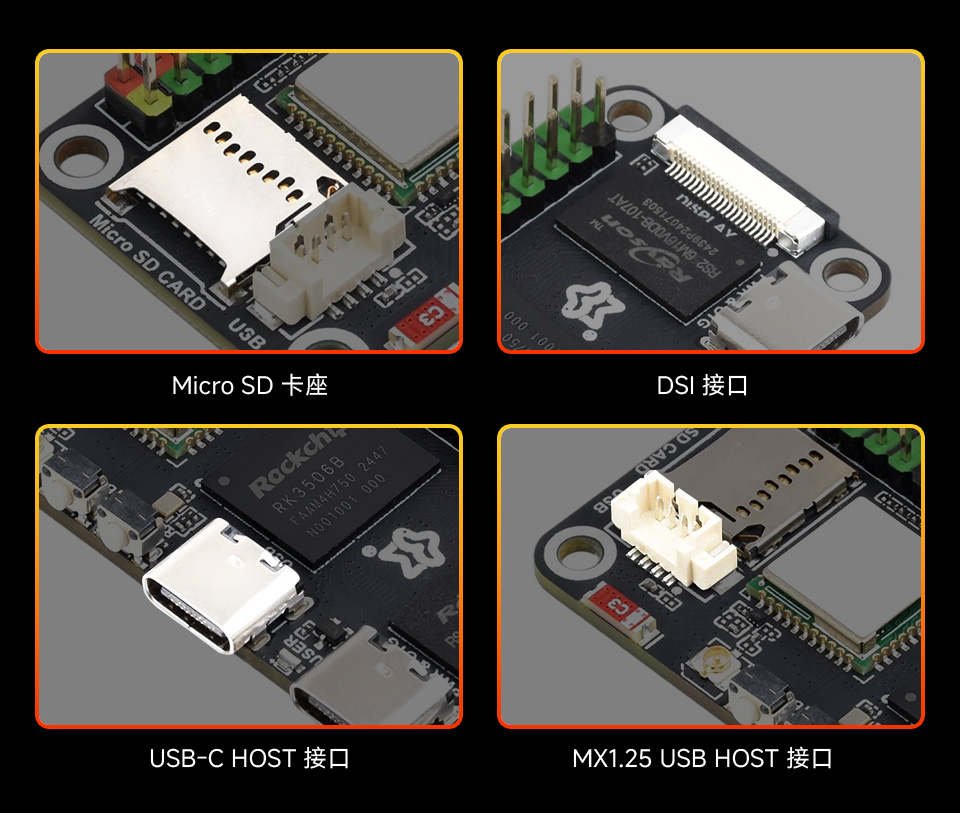

开发更简单

集成 Micro SD 卡座、DSI 接口、USB-C HOST 接口与
MX1.25 USB HOST 接口

Luckfox Lyra Zero W 开发更简单

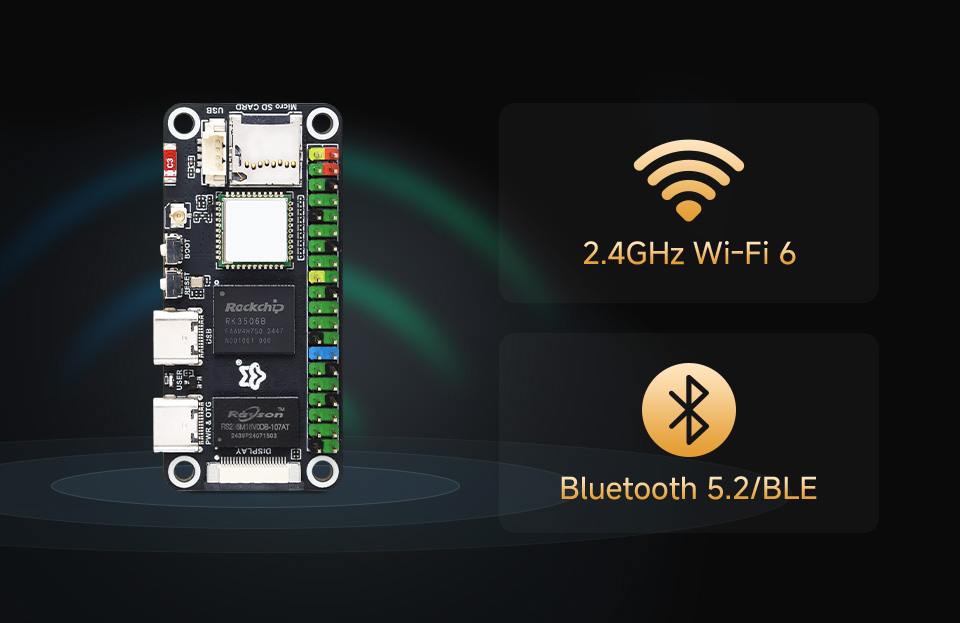

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

Luckfox Lyra Zero W 板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块

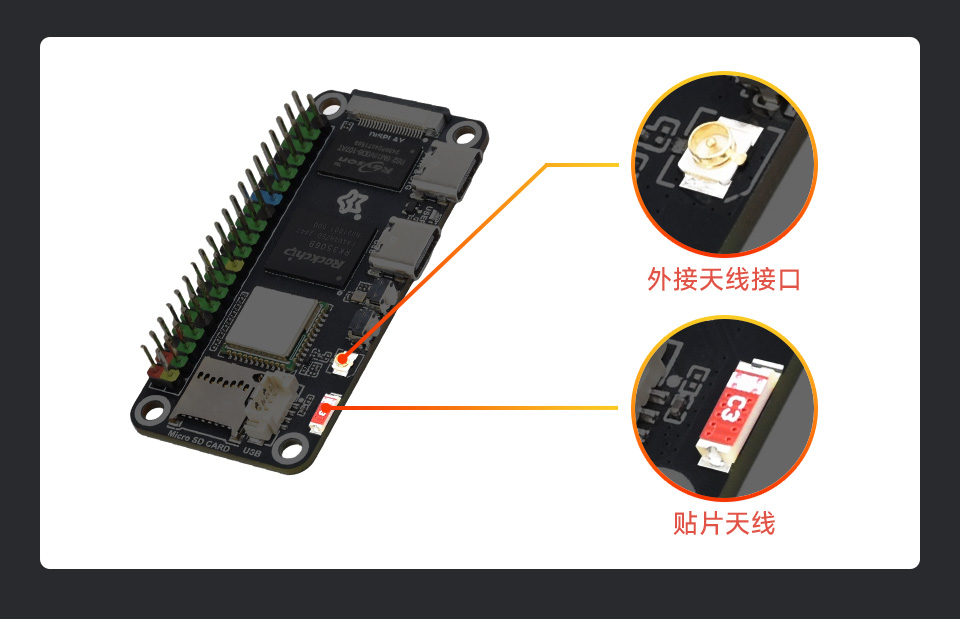

天线切换

可灵活切换外接天线和板载贴片天线，满足多种使用场景

Luckfox Lyra Zero W 开发更简单

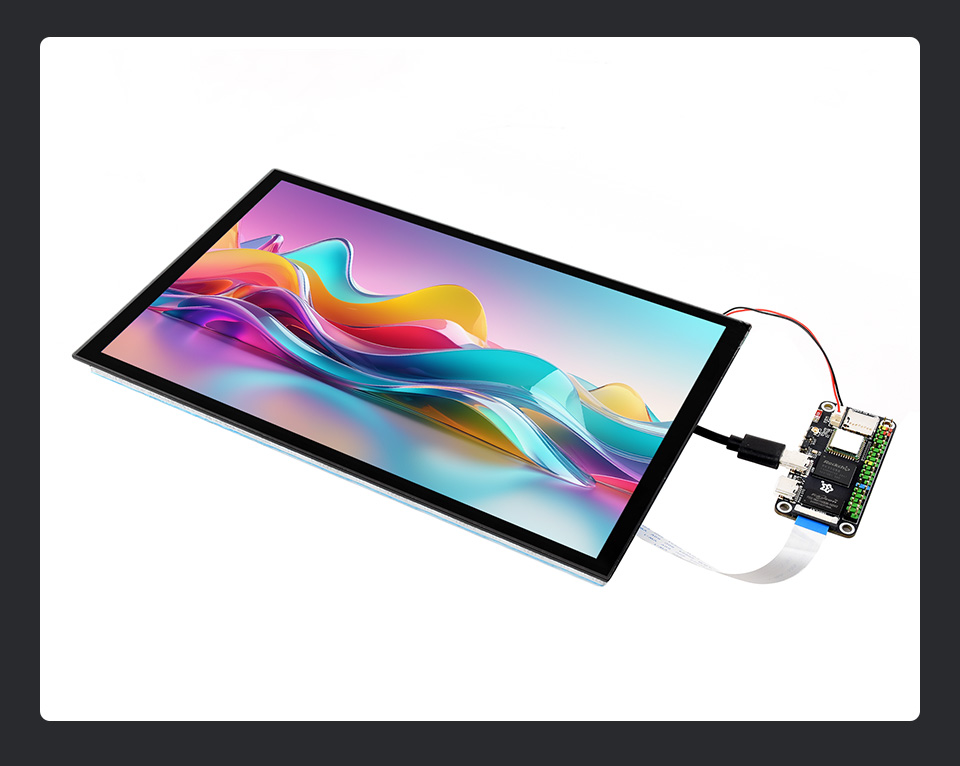

MIPI DSI 2-lane 接口

体积小巧，性能强劲，轻松驱动大屏

Luckfox Lyra Zero W 体积小巧

图示屏幕分辨率为 800 × 1280，最高分辨率可支持 1280 × 1280@60Hz

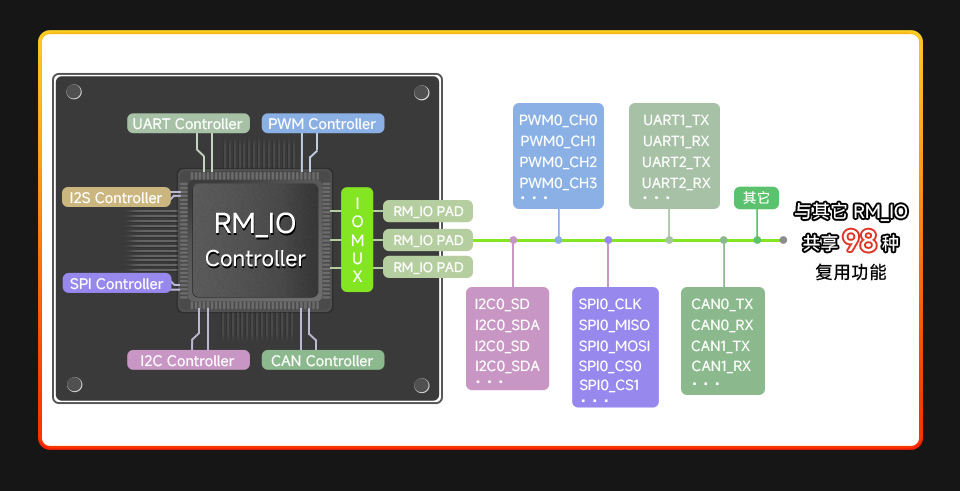

Rockchip Matrix IO 引脚

Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

Luckfox Lyra Zero W 共享 98 种复用功能

适用更多应用场景

Luckfox Lyra Zero W 适用更多应用场景

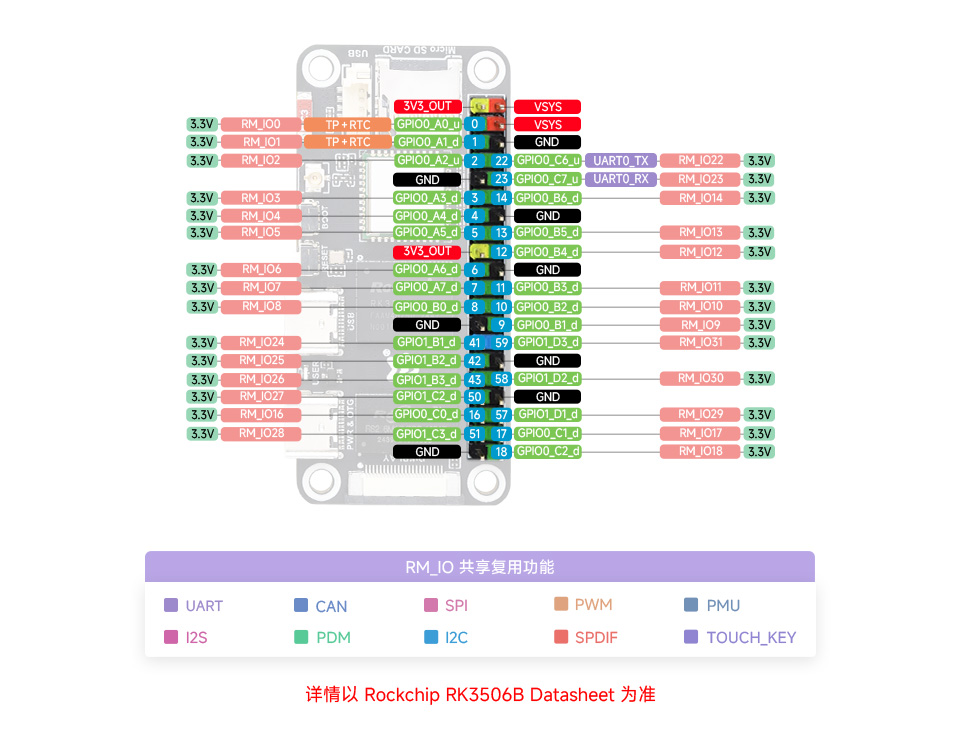

引脚定义

Luckfox Lyra Zero W 引脚定义

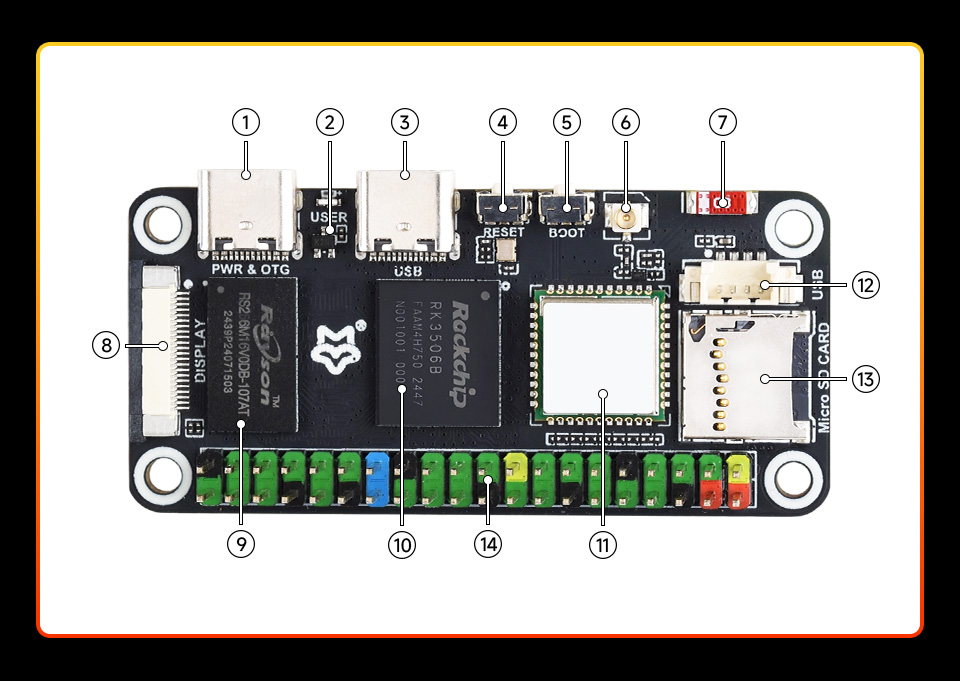

资源简介

Luckfox Lyra Zero W 资源简介
  1. USB USB-C OTG0 接口

    可用于供电与程序烧录

  2. USER-LED

    默认镜像用于指示系统运行情况

  3. USB USB-C HOST 接口

    可用于接入 USB 外设

  4. RESET 按键
  5. BOOT 按键

    上电时或者复位时按下，进入下载模式

  6. 天线接口
  7. 贴片天线
  8. DSI 屏幕接口

    MIPI DSI 2-lane

  1. 512MB DDR3L
  2. RK3506B

    多核异构 SoC，内置三核 ARM Cortex-A7 + ARM Cortex-M0

  3. Wi-Fi / BT 模块

    2.4G Wi-Fi 6 / BT 5.2 / BLE 模块

  4. MX1.24 4P 接口

    支持转换为 USB-A HOST 接口或用于屏幕供电

  5. Micro SD 卡座
  6. 40PIN GPIO 接口

    可兼容部分树莓派 HAT 扩展板

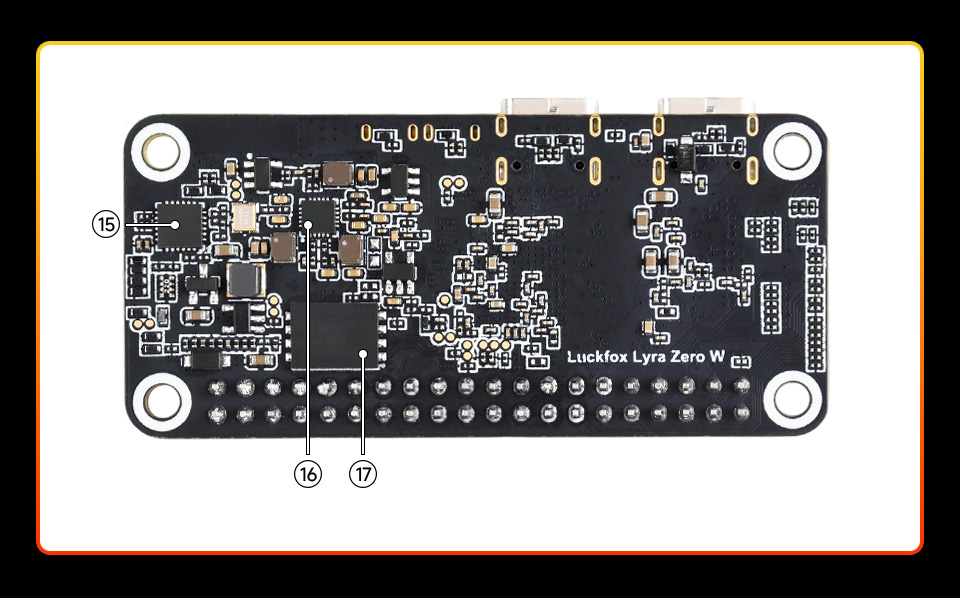

Luckfox Lyra Zero W 资源简介
  1. USB HUB 芯片
  2. PMIC

    3 路电源管理芯片

  1. W25N02KV

    256MB SLC NAND FLASH

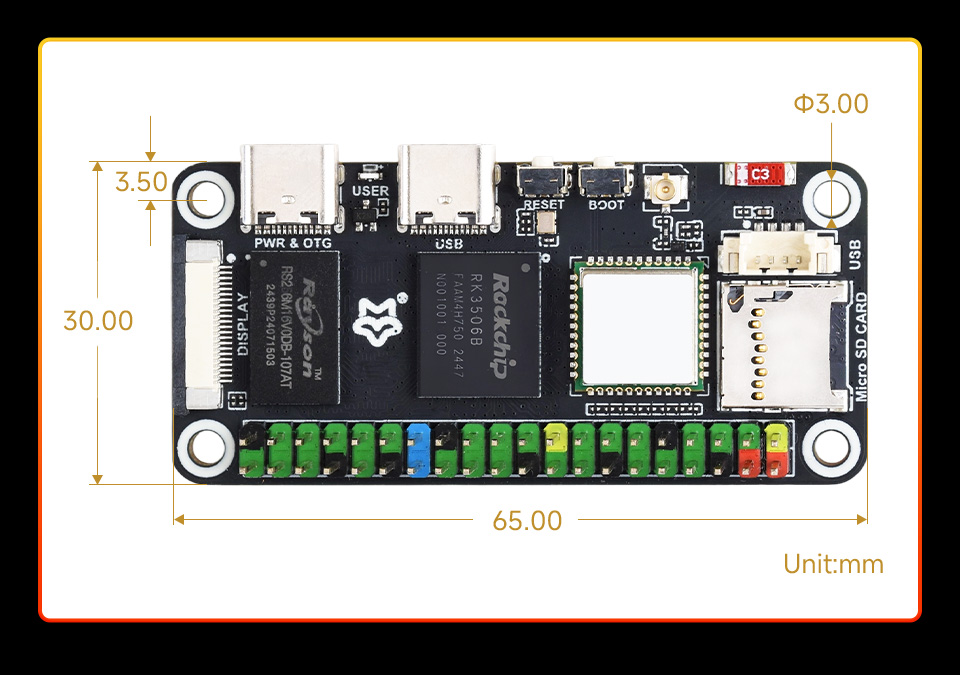

产品尺寸

Luckfox Lyra Zero W 产品尺寸
内存及存储
内存 512MB DDR3L
闪存 256MB
处理器
处理器 三核 Arm Cortex-A7 (1.2GHz) + Arm Cortex-M0
连接和网络
Wi-Fi 2.4GHz Wi-Fi 6
蓝牙 Bluetooth 5.2 / BLE
屏幕
通信接口 MIPI DSI 2-lane
接口及外设
GPIO 28 个 Rockchip Matrix IO 引脚
USB 原生 USB OTG2.0 × 1; HUB 拓展 USB HOST2.0 × 2;
型号：Luckfox Lyra Zero W
  1. Luckfox Lyra Zero W × 1
