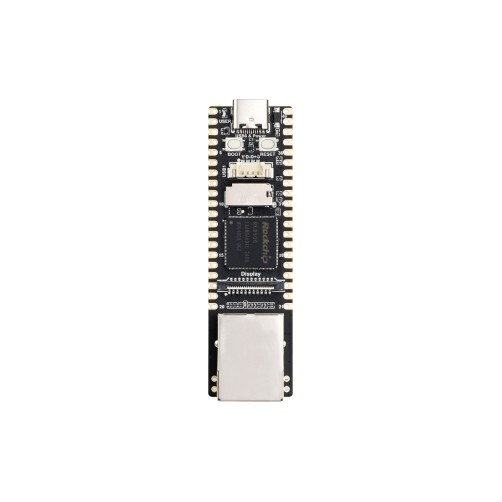

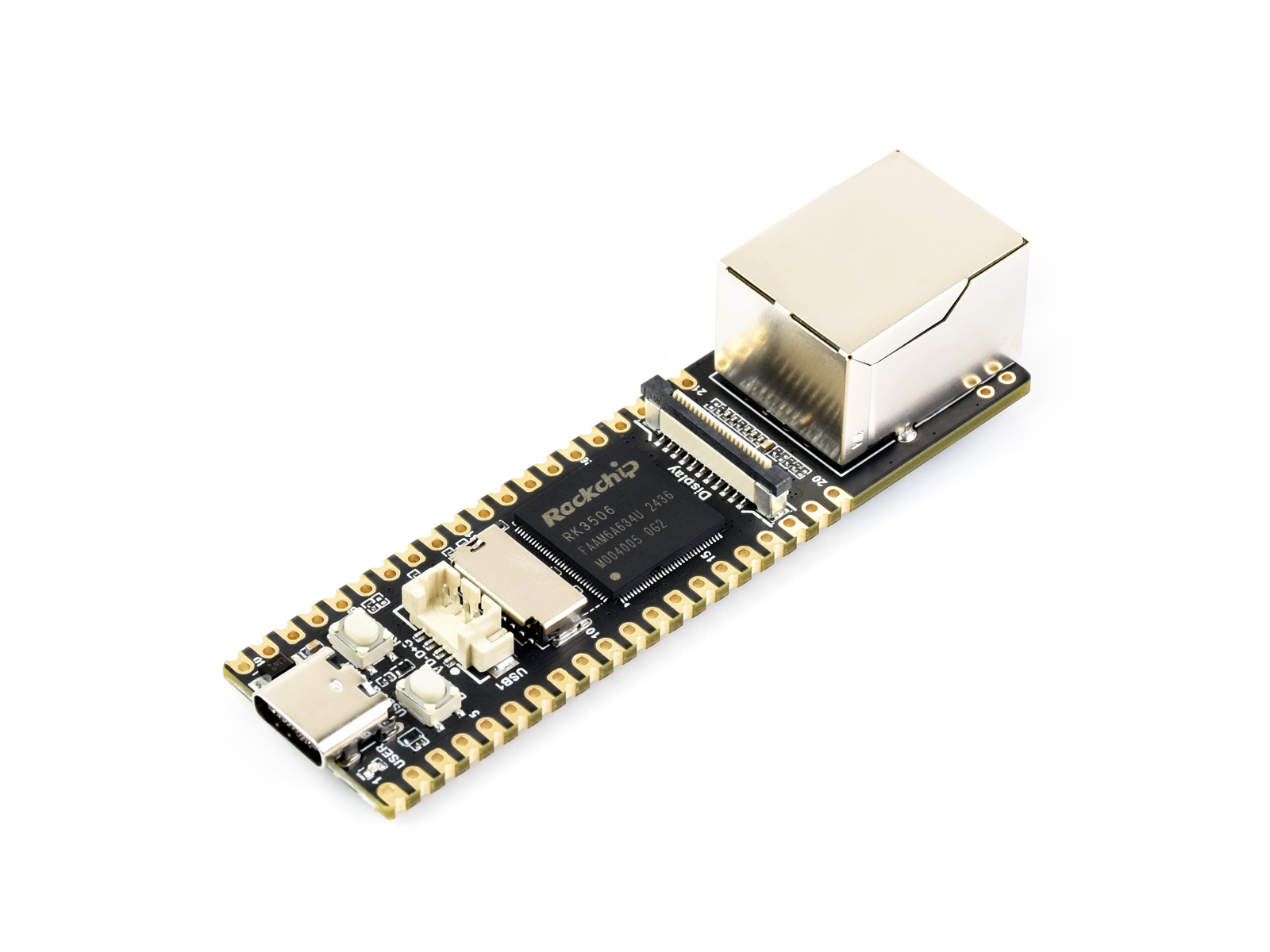

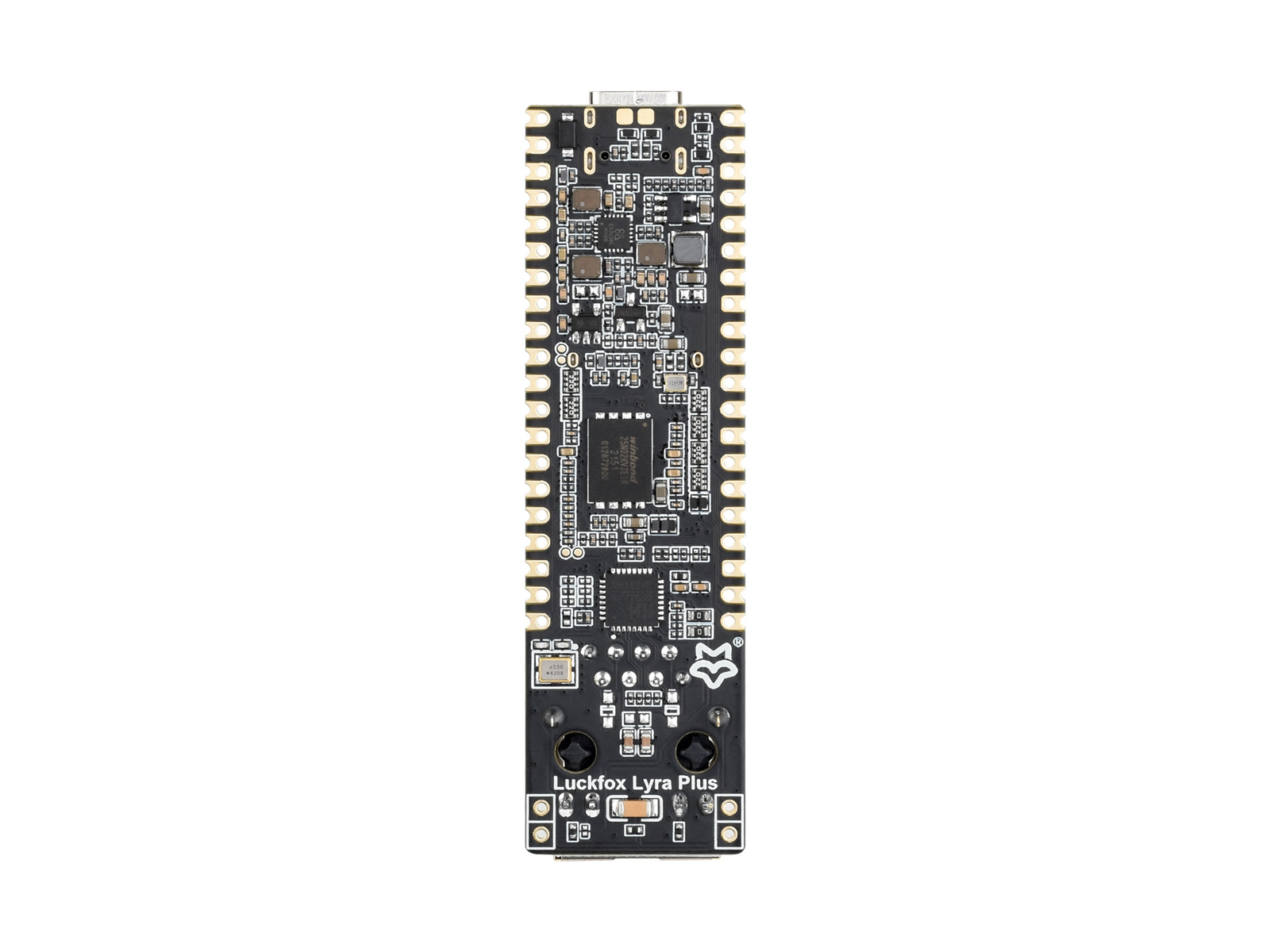

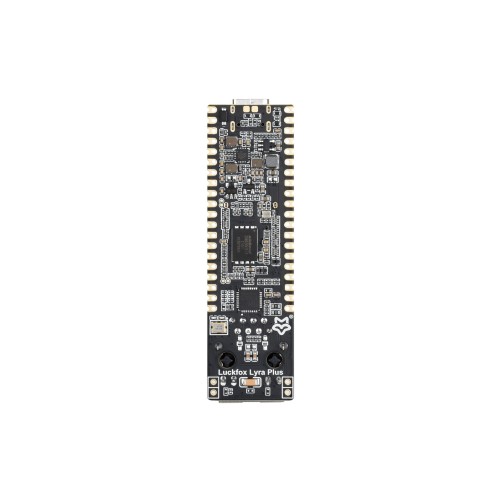

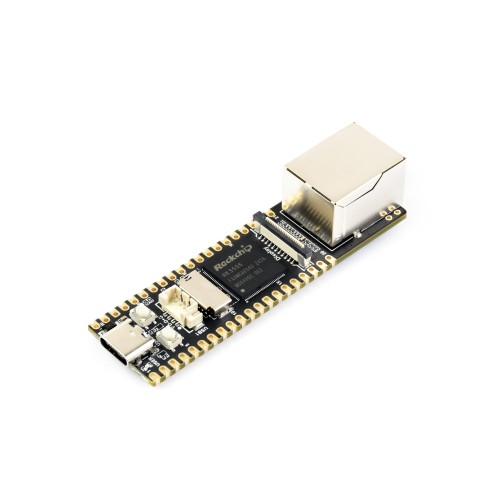

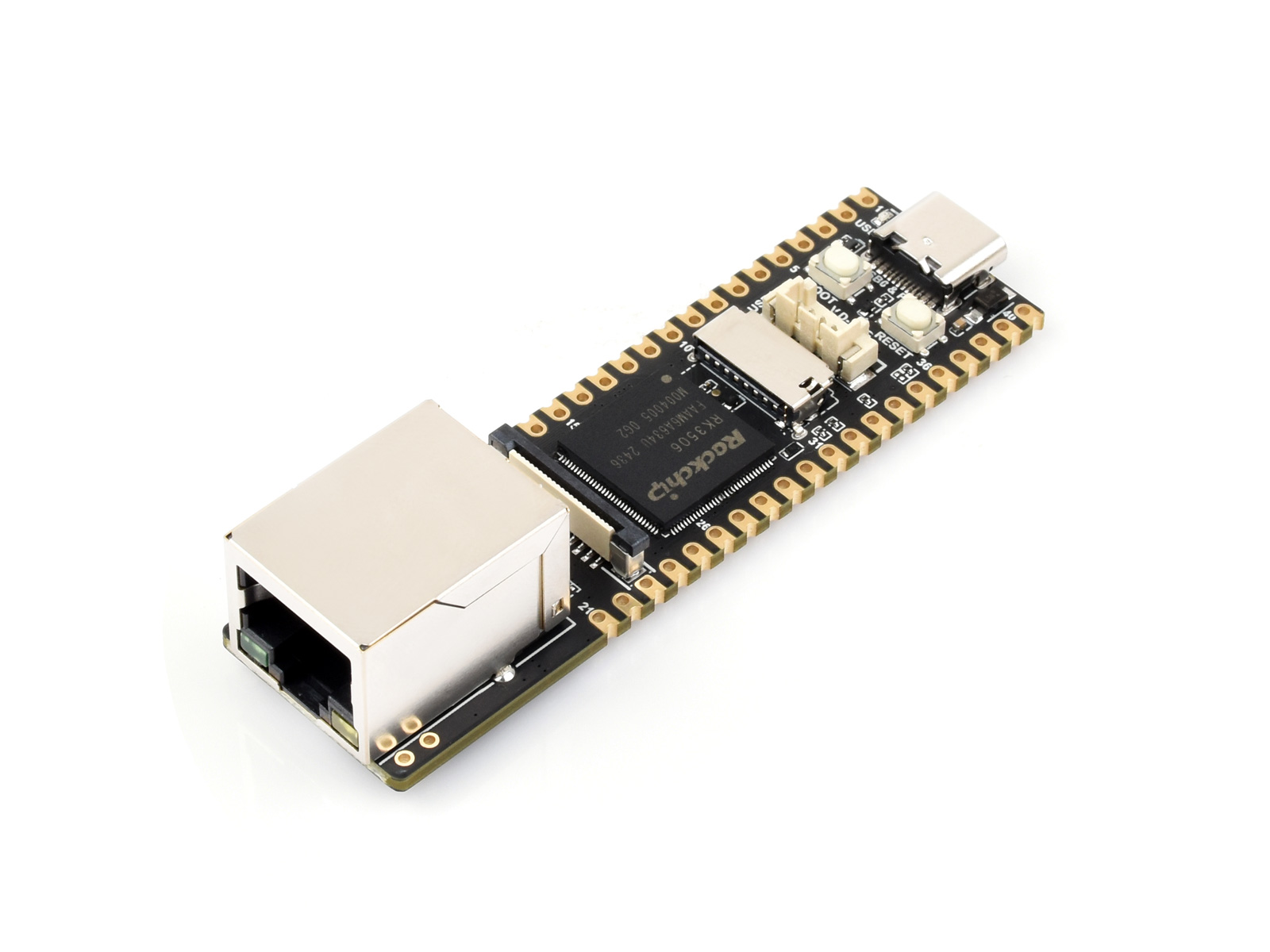

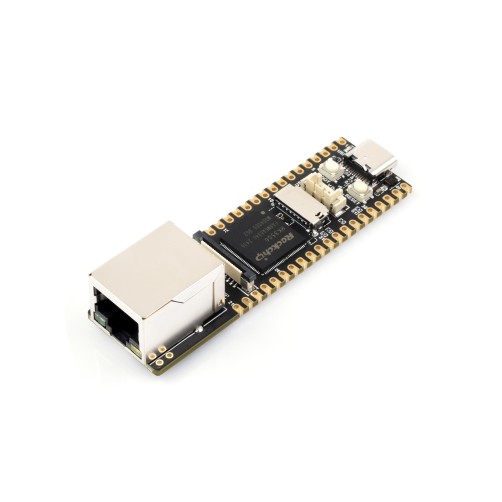

Luckfox Lyra Plus Linux 开发板

RK3506G2 微型 Linux 开发板，集成三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0 处理器，128MB DDR3L、10/100M网口

品牌：LUCKFOX
电池：无电池

资料 WIKI

¥190.89
价格范围 ¥190.89 - ¥493.89

排针

不带排针

带排针

LCD 版本选择

不含屏幕

10.1 英寸

对比

商品详情
商品属性

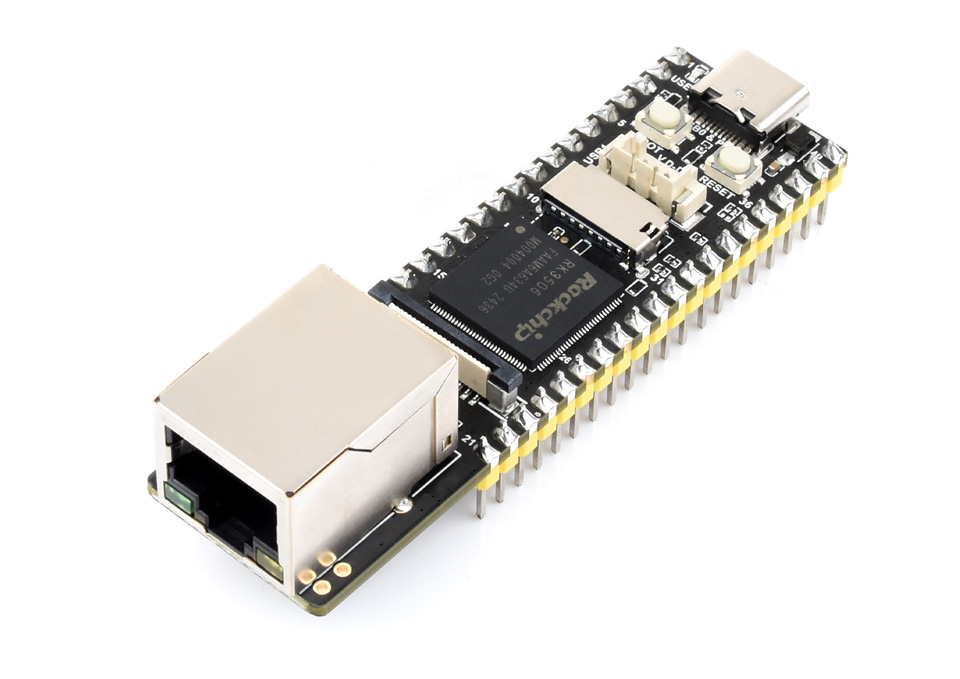

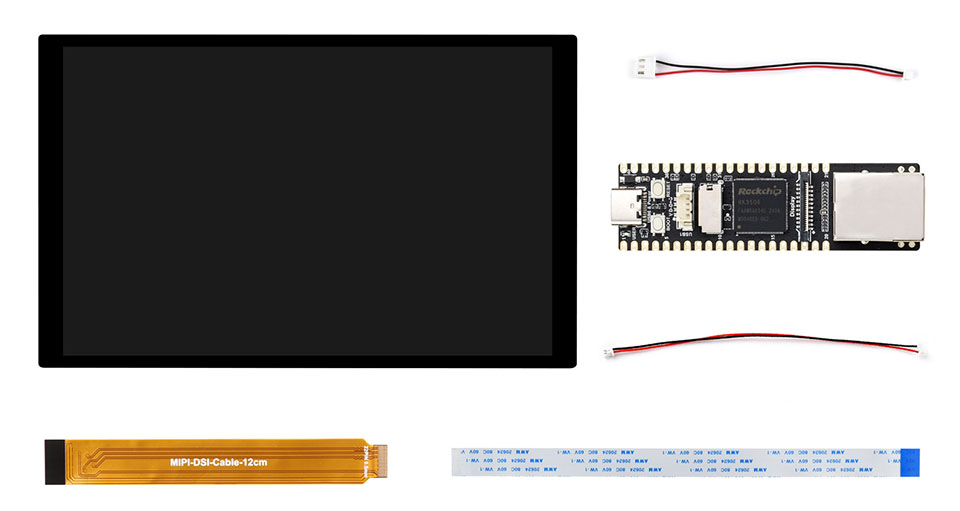

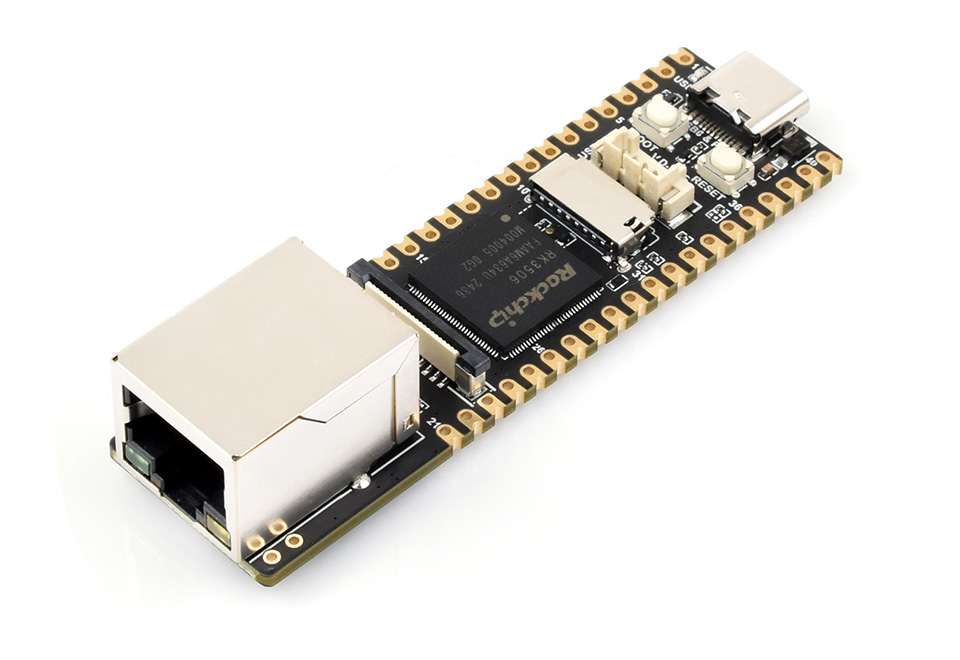

配置清单

Rockchip 公司禁止将此产品卖向俄罗斯、白俄罗斯、古巴、伊朗、朝鲜、叙利亚、克里米亚、顿涅茨克和乌克兰卢甘斯克地区（国家或地区将根据出口管制法规的更新或修订而变化），我们亦不对相关国家或地区提供该产品的任何技术支持。

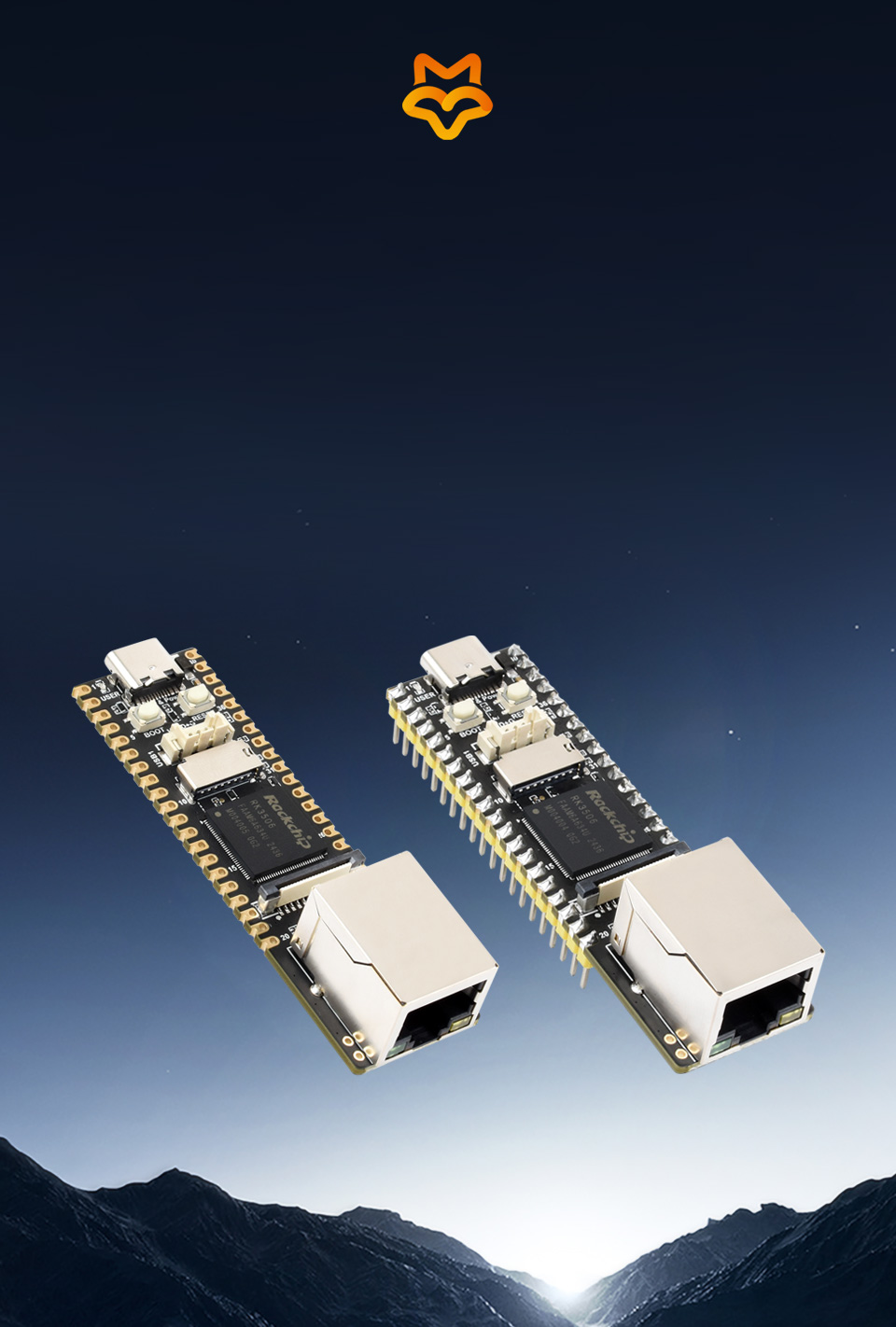

Luckfox Lyra Plus

Luckfox Lyra Plus 是一款基于瑞芯微 RK3506G2 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试

Luckfox Lyra Plus 卖点图标，包括 AMR A7、ARM M0、128MB DDR3L、MIPI DSI接口、RM_IO接口、USB OTG2.0接口图标等

产品参数

处理器	三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0
内存	128MB DDR3L
USB	USB OTG2.0 × 2
屏幕接口	MIPI DSI 2-lane
GPIO	24 个 Rockchip Matrix IO 引脚
网口	10/100M Ethernet controller
默认存储介质	SPI NAND FLASH (256MB)

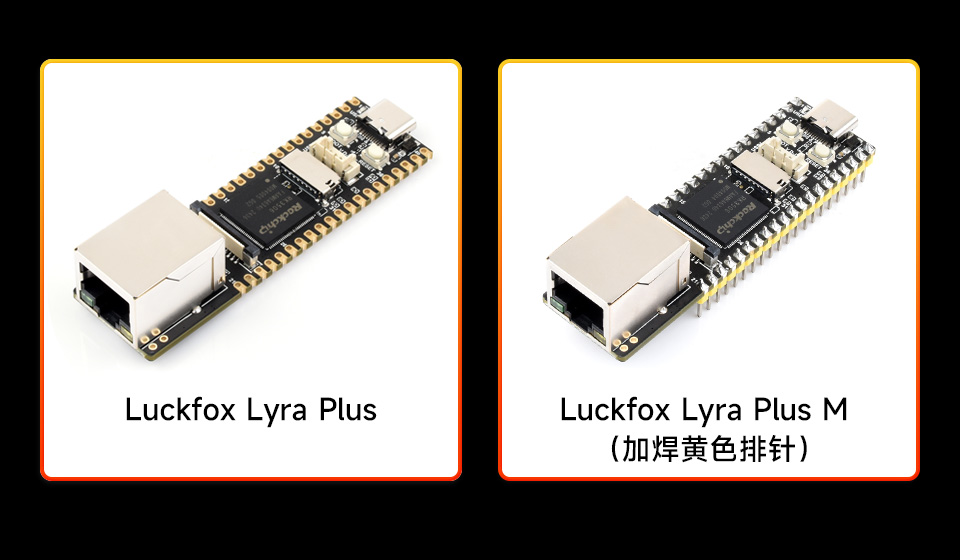

可选版本

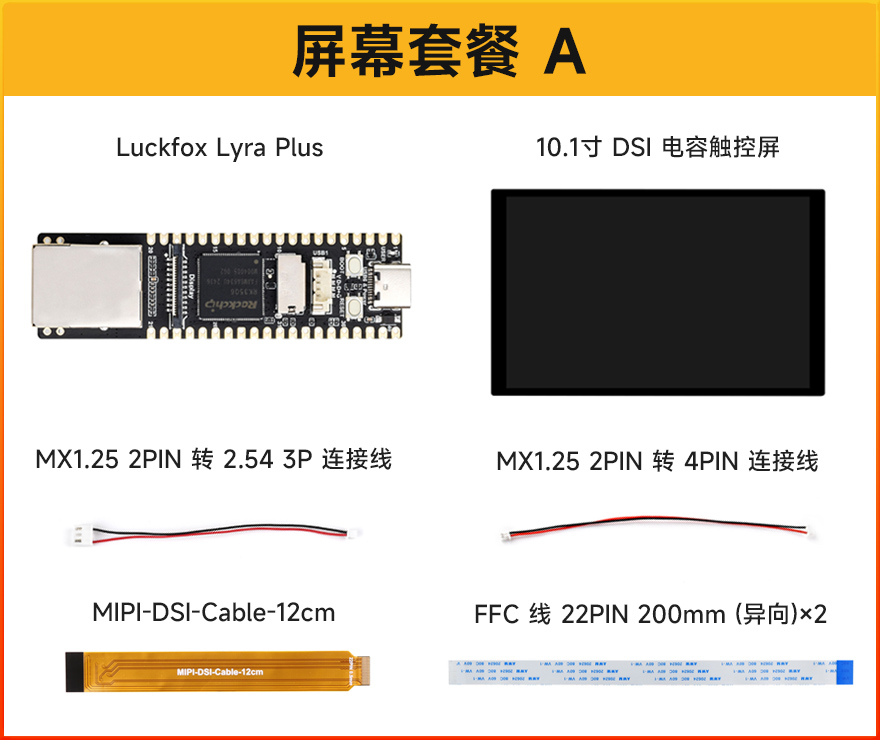

套餐选择

高度集成强劲性能

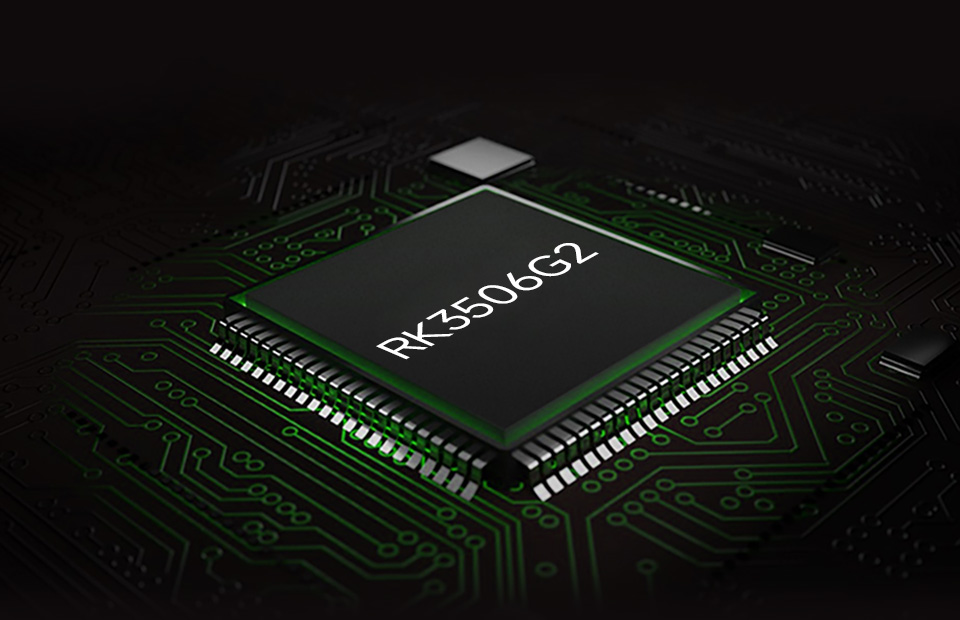

Luckfox Lyra Plus 搭载 ARM Cortex-A7 32 位内核处理器

三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
内置 128MB DDR3L，可满足多核运行的应用需求
低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能

开发更简单

集成 Micro SD 卡座、DSI 屏幕接口、USB 接口与网口

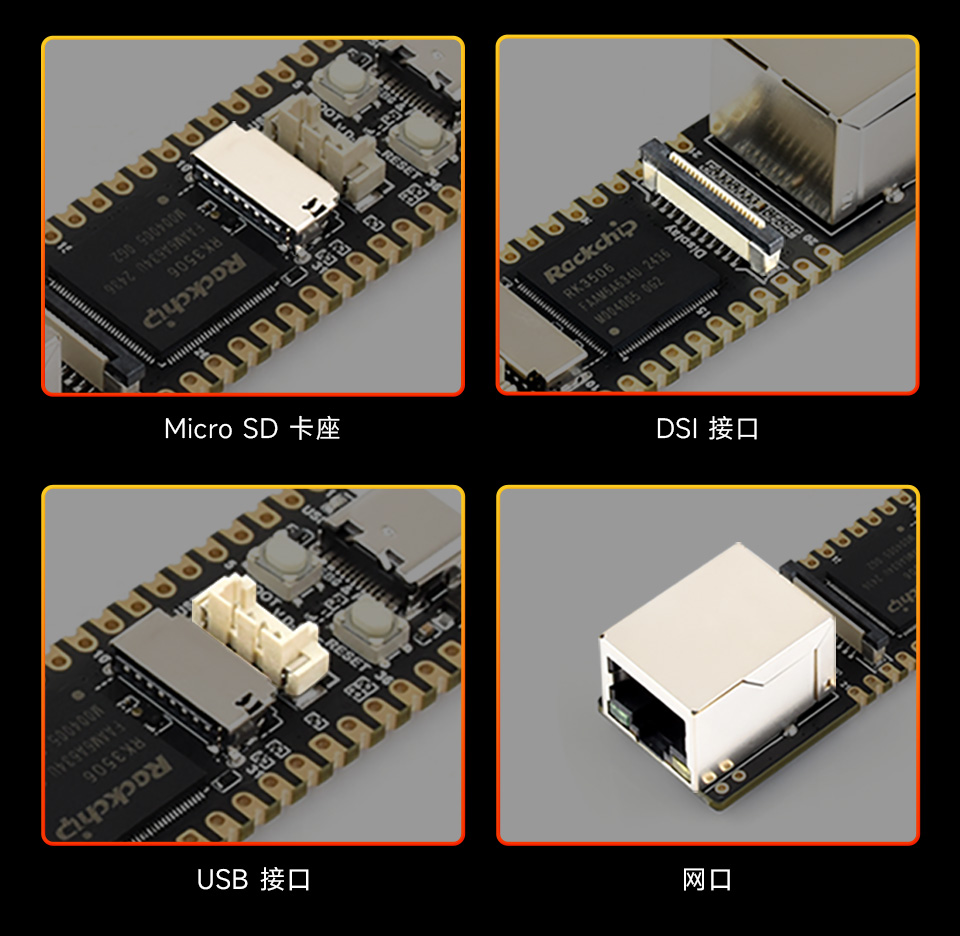

Luckfox Lyra Plus 支持多种接口特写图，包括：micro SD 卡座、DSI 接口、USB 接口以及网口

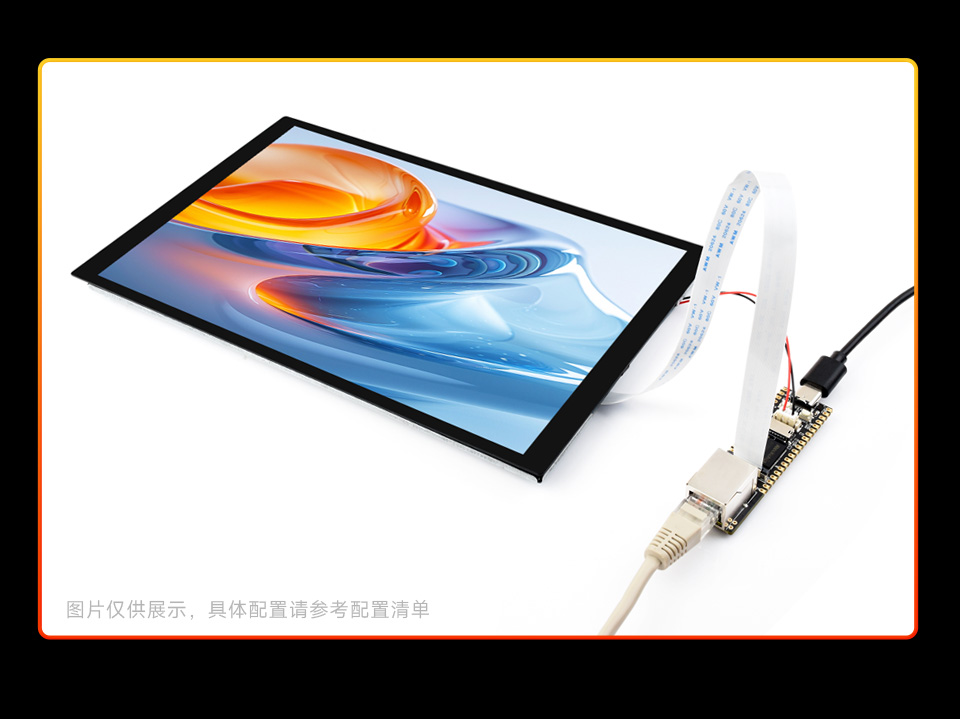

MIPI DSI 2-lane 接口

体积小巧，性能强劲，轻松驱动大屏

*最高分辨率可支持 1280 × 800@60Hz

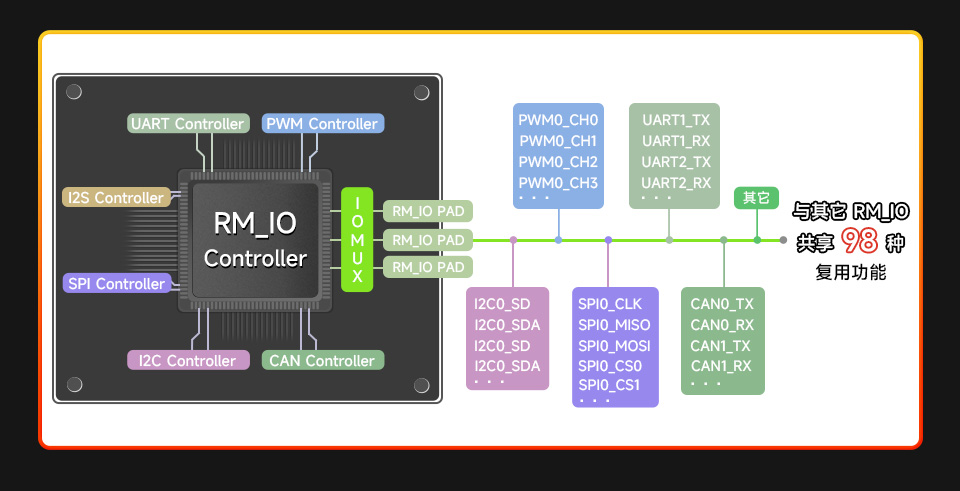

Rockchip Matrix IO 引脚

Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

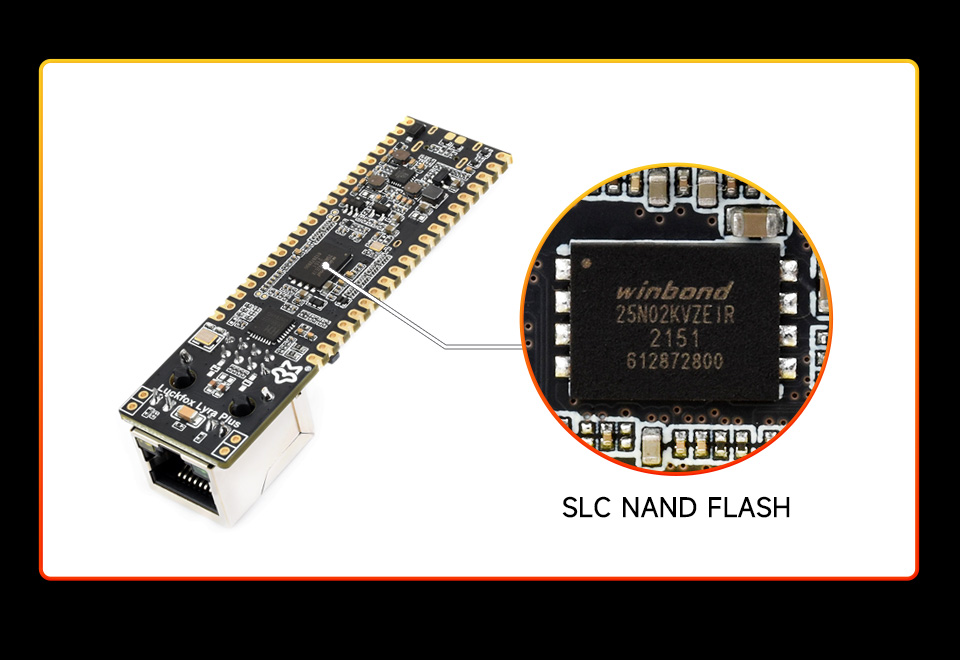

SLC NAND FLASH

板载 256MB Flash，为你提供更好的使用体验

适用更多应用场景

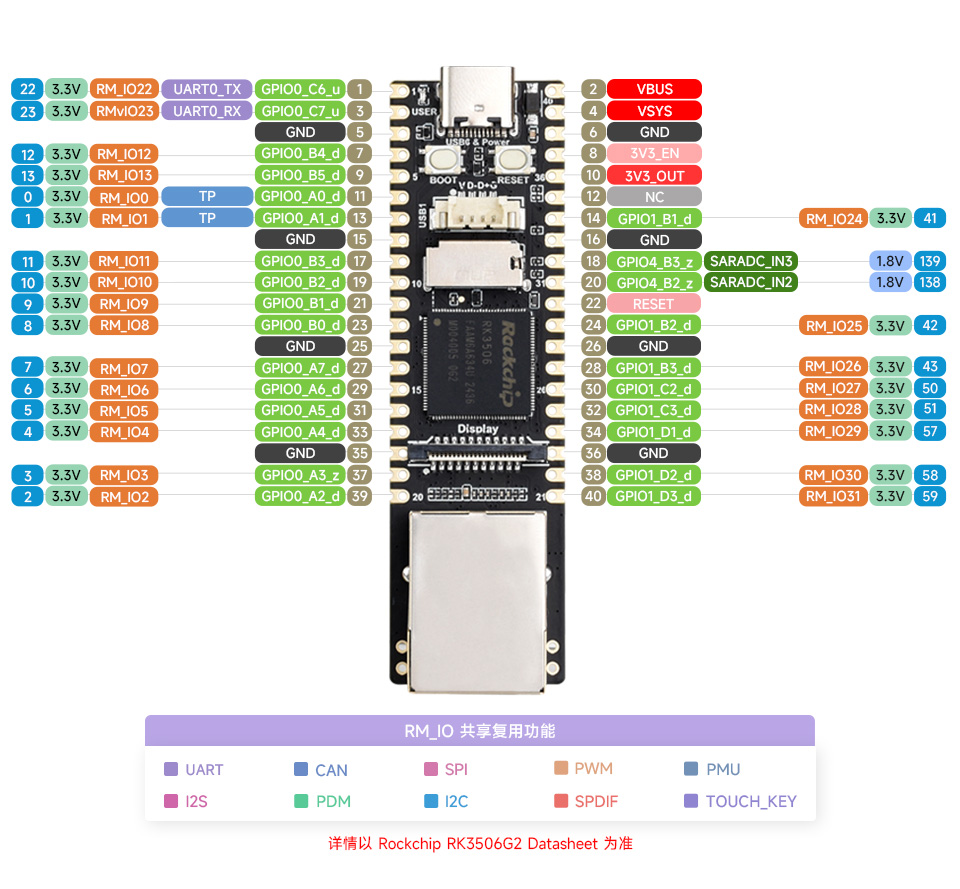

引脚定义

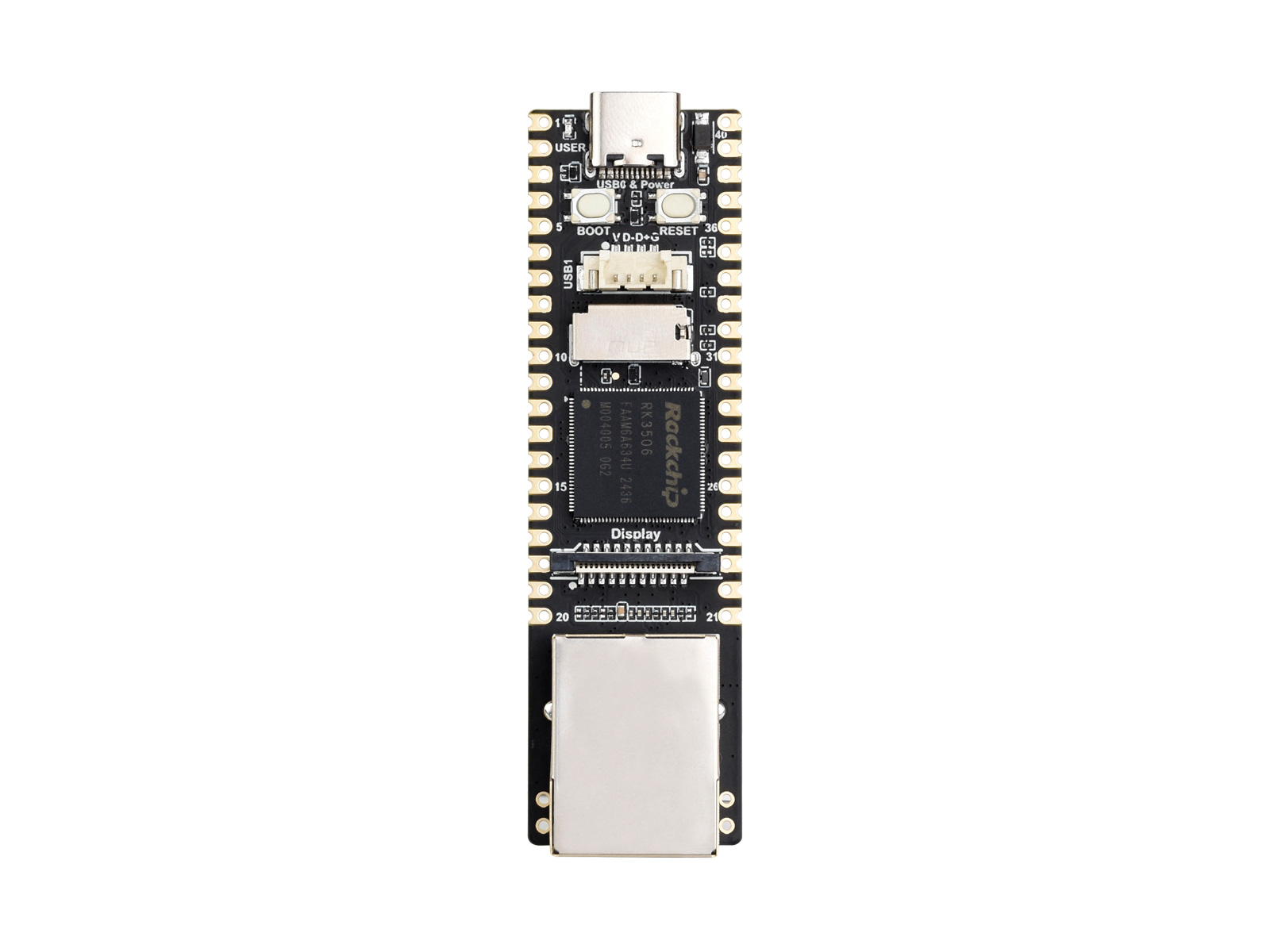

资源简介

USB Type-C 接口
可用于供电与程序烧录
ACT-LED
BOOT 按键
上电时按下，进入下载模式
Reset 按键
USB MX1.25 4P 接口
连接配备转接线可以转换为 USB Type-A
Mirco SD 卡座

RK3506G2
多核异构 Soc，内置三核 ARM Cortex-A7 + ARM Cortex-M0
DSI 屏幕接口
MIPI DSI 2-lane
RJ45 网口
W25N02KV
256MB SLC NAND FLASH
CH182H2
百兆以太网 PHY 芯片

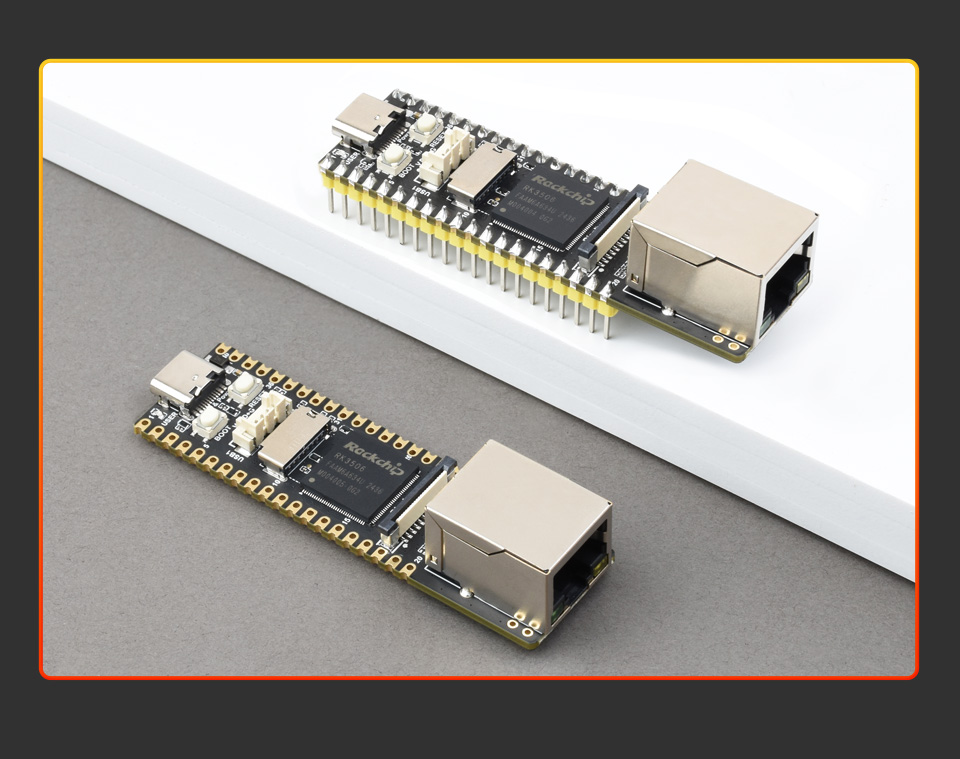

产品展示

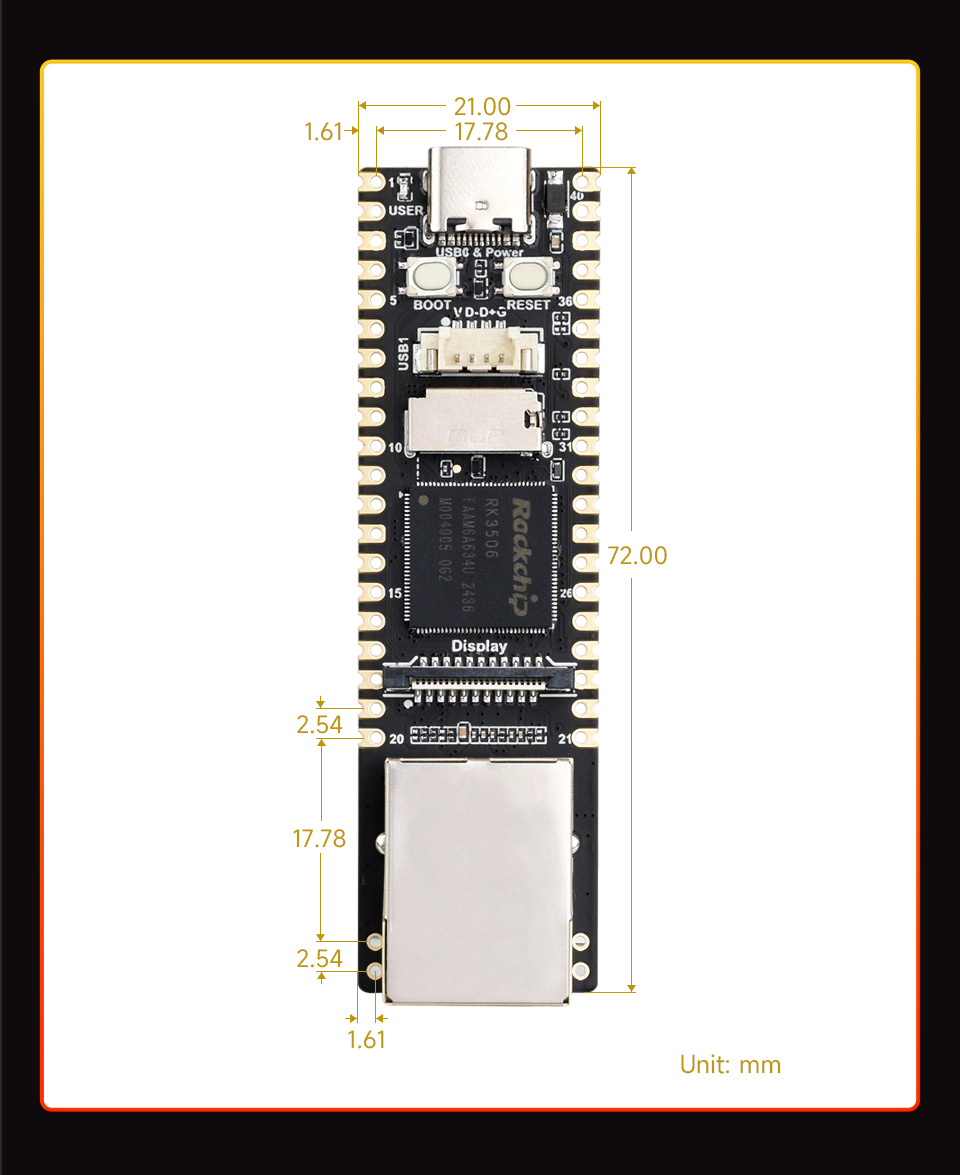

产品尺寸

内存及存储
内存	128MB DDR3L(可选)
闪存	256MB
处理器
处理器	三核@1.2Ghz
连接和网络
以太网	RJ45 100M
接口及外设
GPIO	24-Pin
USB	USB OTG2.0
显示接口	MIPI DSI 2-lane
