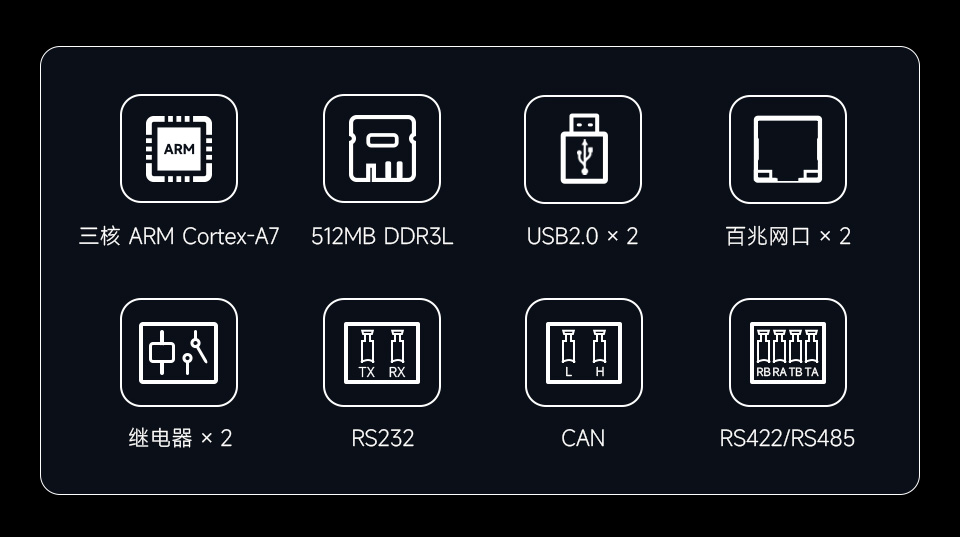

| 主控 | RK3506B |
|---|---|
| 核心 | 三核 ARM Cortex-A7 (1.2GHz) |
| 内存 | 板载 512MB DDR3L |
| 存储 | eMMC (8GB) |
| 屏幕 | 1.9 寸 LCD 触摸屏，分辨率 170 × 320 |
| USB | 原生 USB OTG2.0 × 1 HUB 拓展 USB HOST2.0 × 1 |
| 网口 | 10/100M 以太网口 × 2 |
| 无线通讯 | 板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE |
| CAN | CAN × 1 |
| 串口 | RS232 × 1 RS422/RS485 × 1 (按接线决定功能) |
| 继电器路数 | 2 路 |
| 继电器触点类型 | 常开 (NO) × 1，常闭 (NC) × 1 |
| 继电器触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 按键 | 自定义按键 × 1 (默认固件升级时使用) RESET 按键 × 1 |
| 供电 | USB-C 供电：5V |
| 接线端子供电: DC 7~24V 宽电压范围输入 | |
| 以太网 PoE 供电 (可选): 适用于 IEEE 802.3af PoE 标准 |
工业控制
智能家居
智慧农业

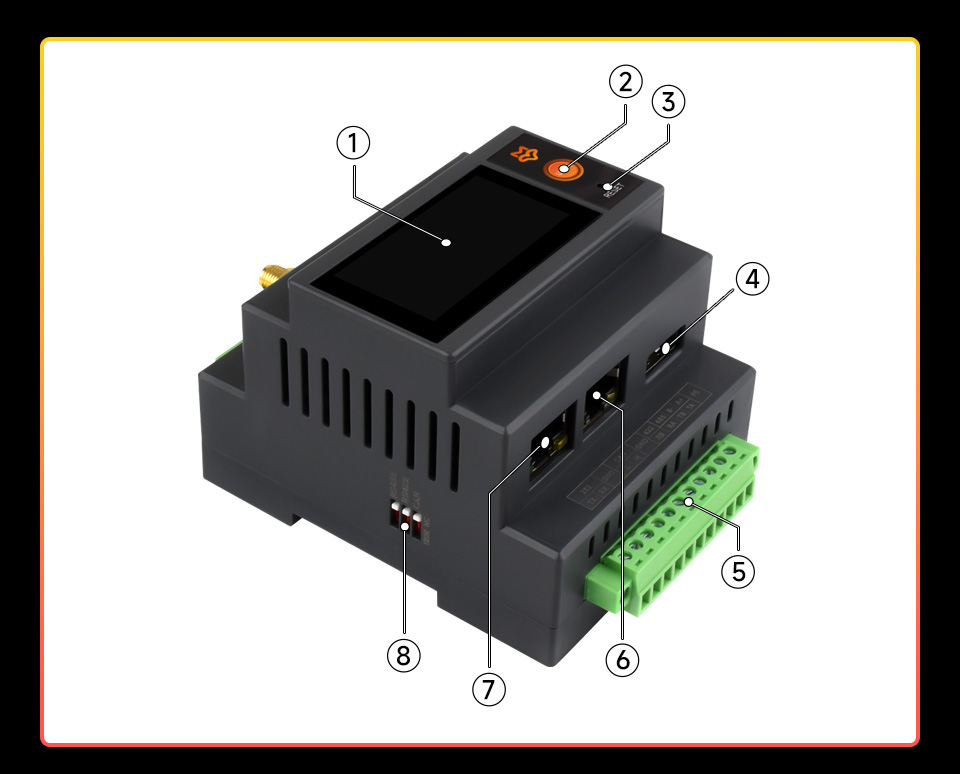

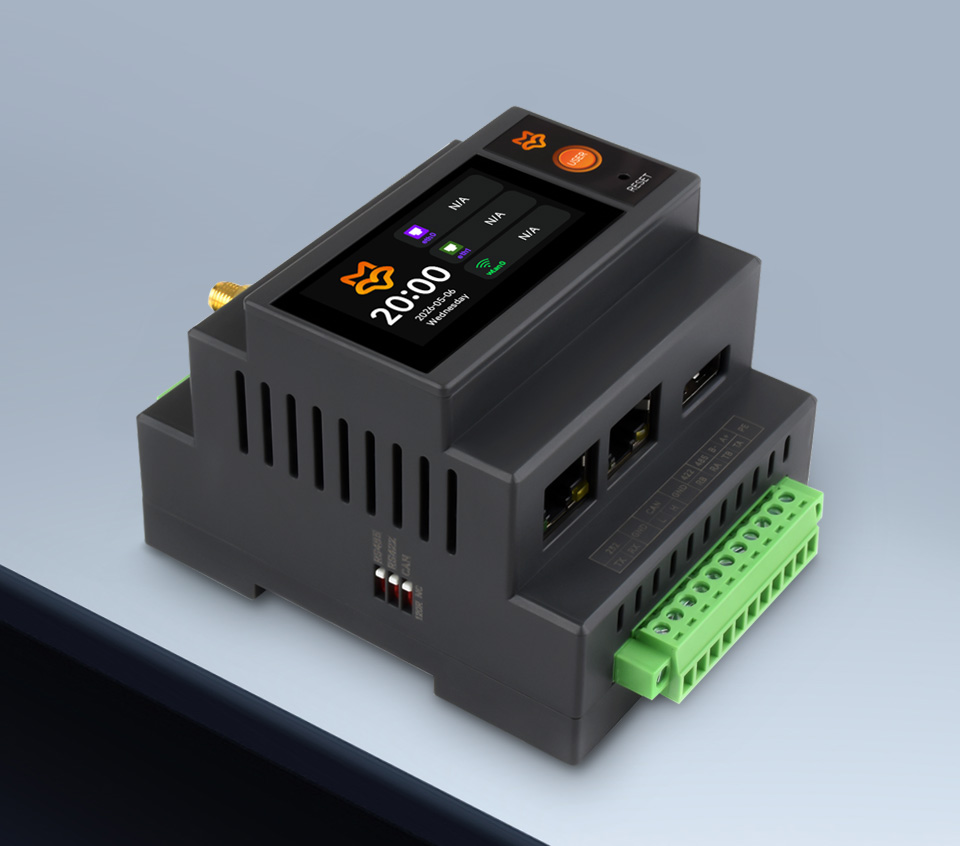

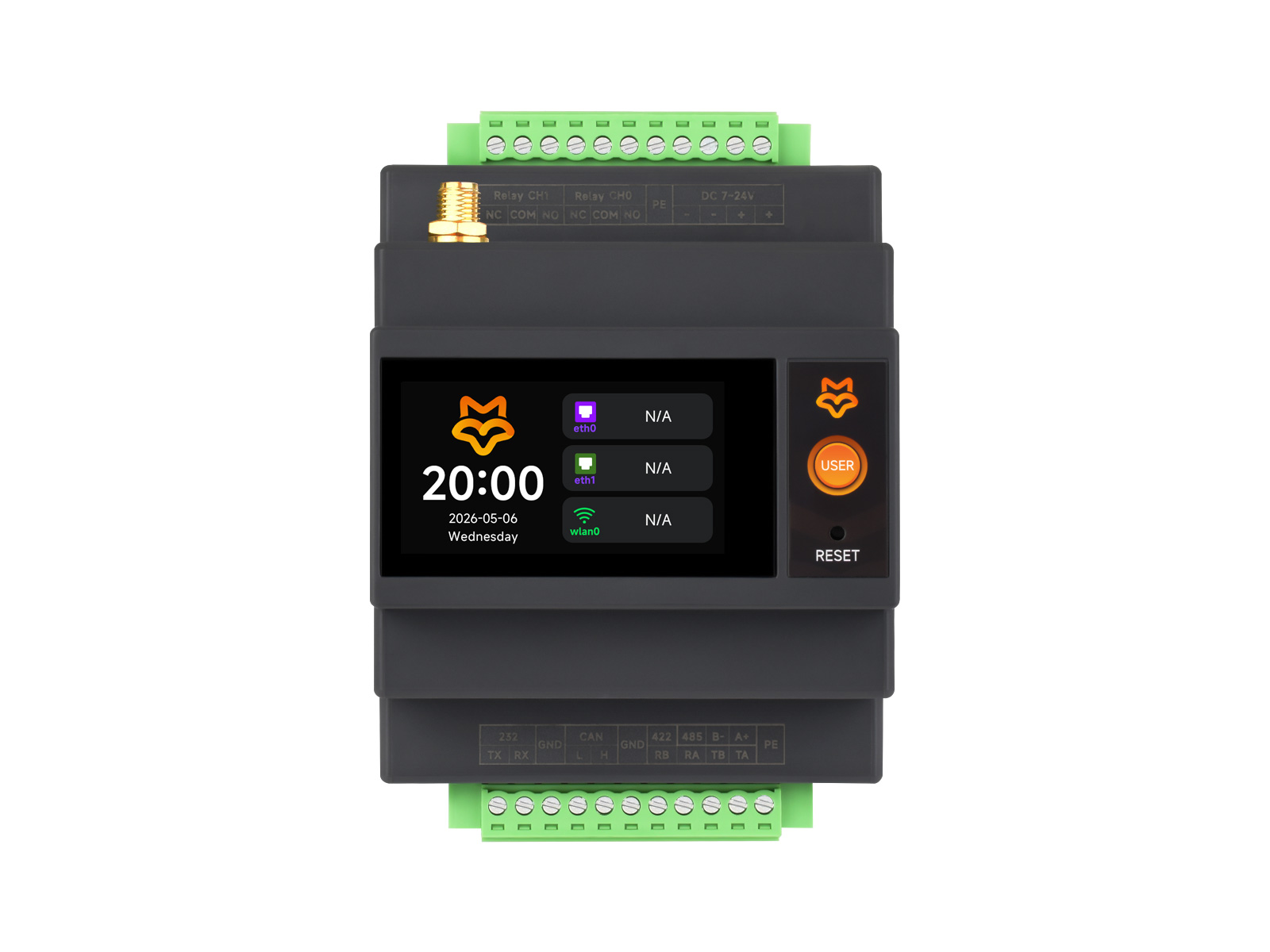

分辨率 170 × 320，262K 彩色
默认用于固件升级，上电时或者复位时按下，
进入下载模式
使用卡针按下重启系统

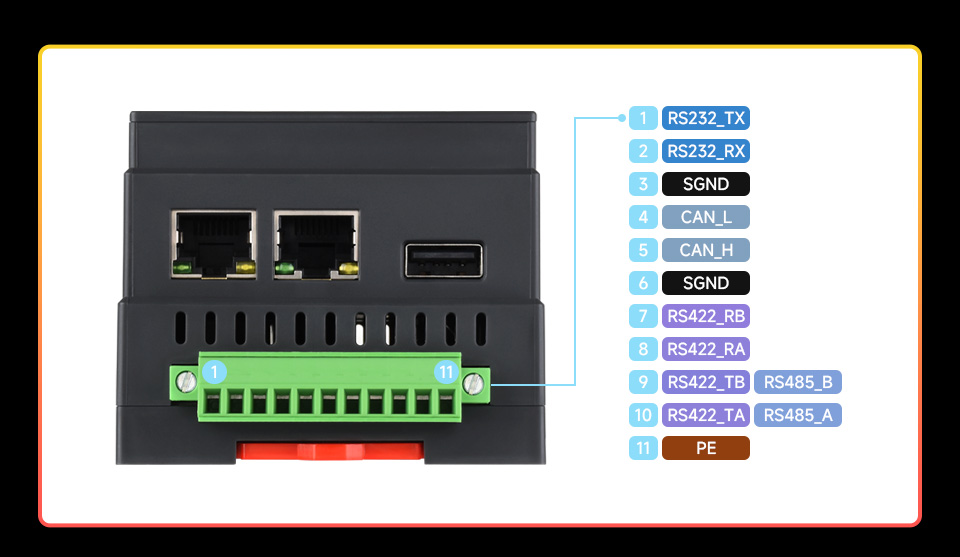

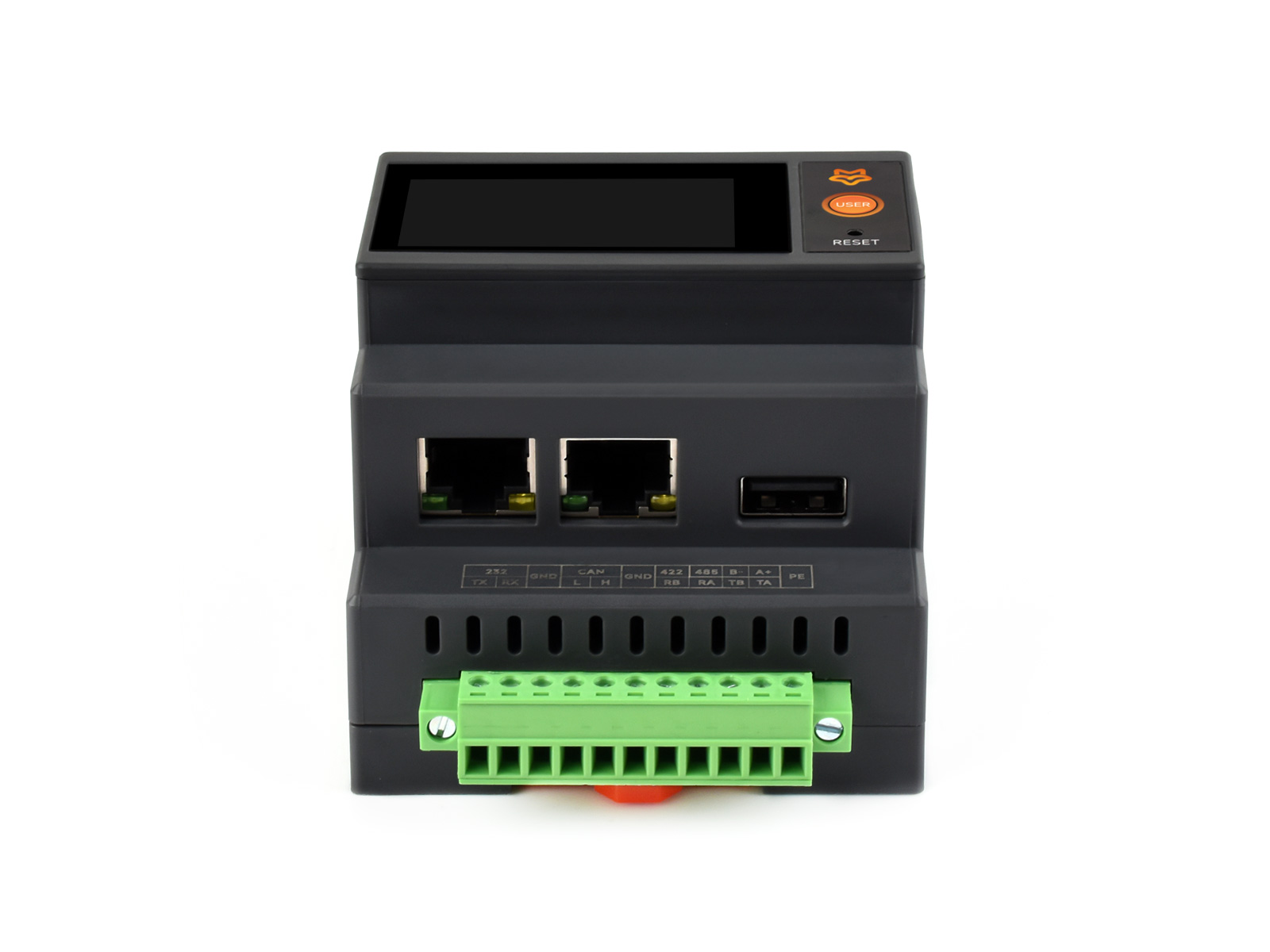

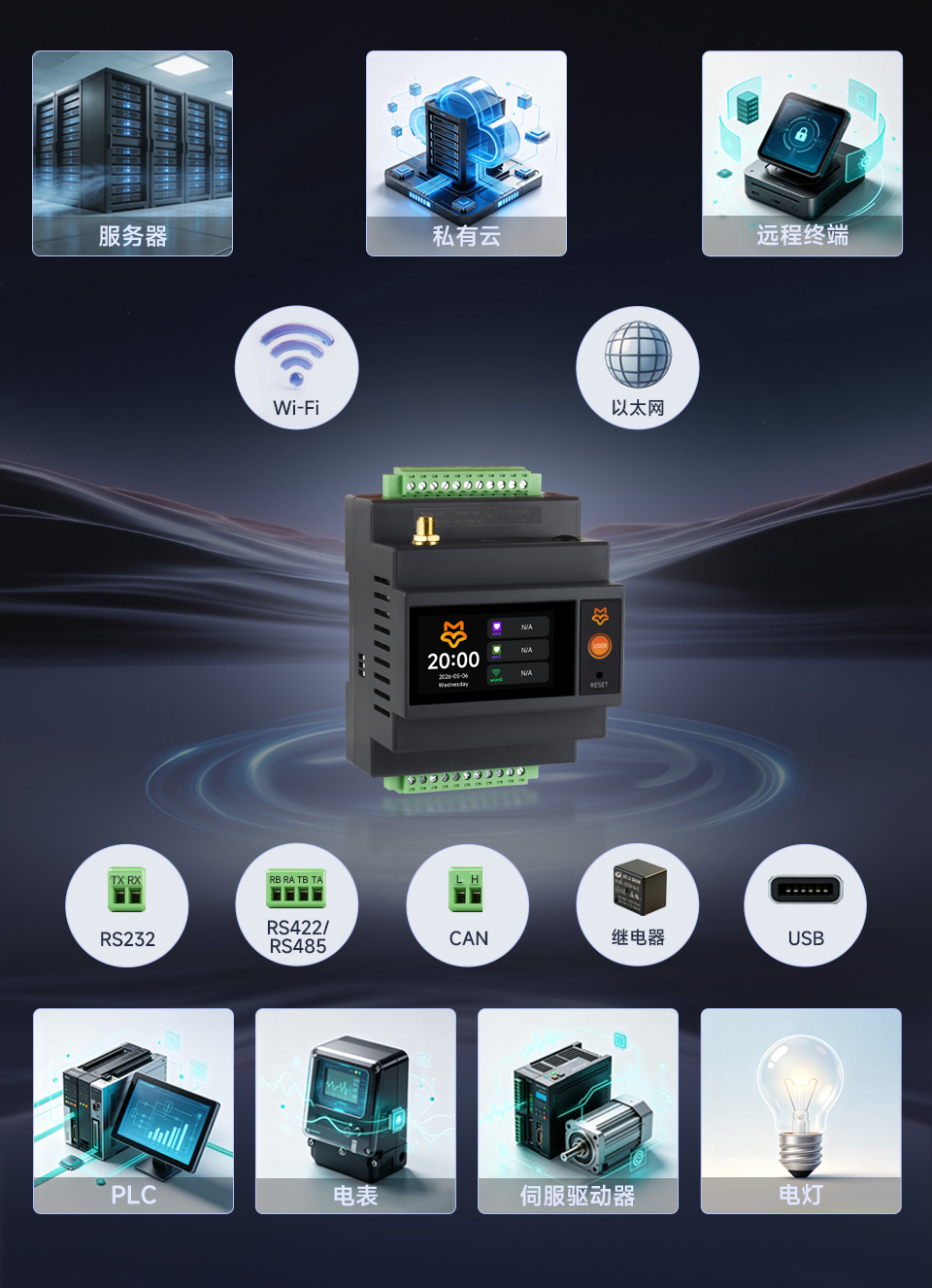

包含 RS232、RS422/RS485 和 CAN 接口

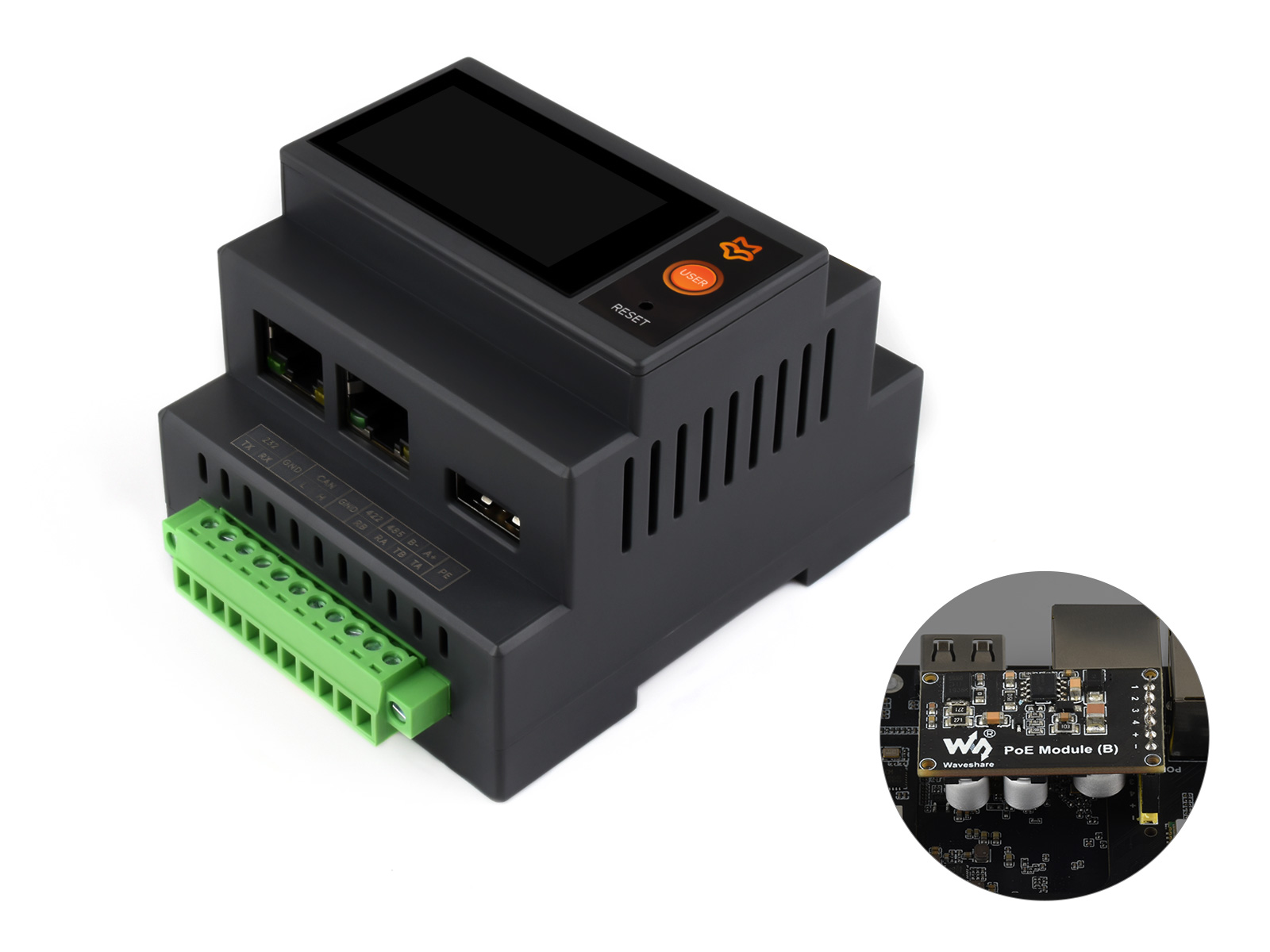

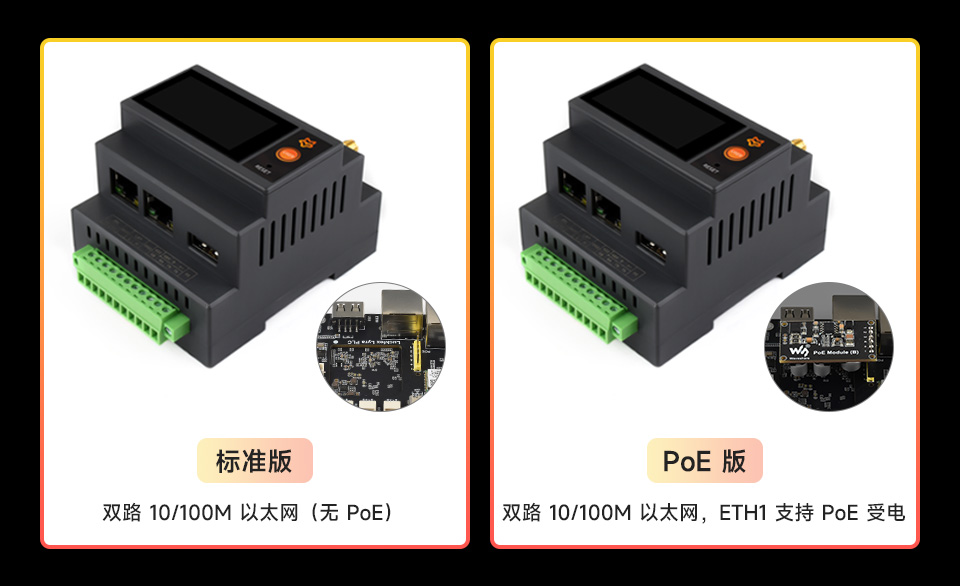

可选配 PoE 模块，安装后支持通过
PoE 交换机使用网线供电
往下拨可使对应接口接入 120R 终端电阻

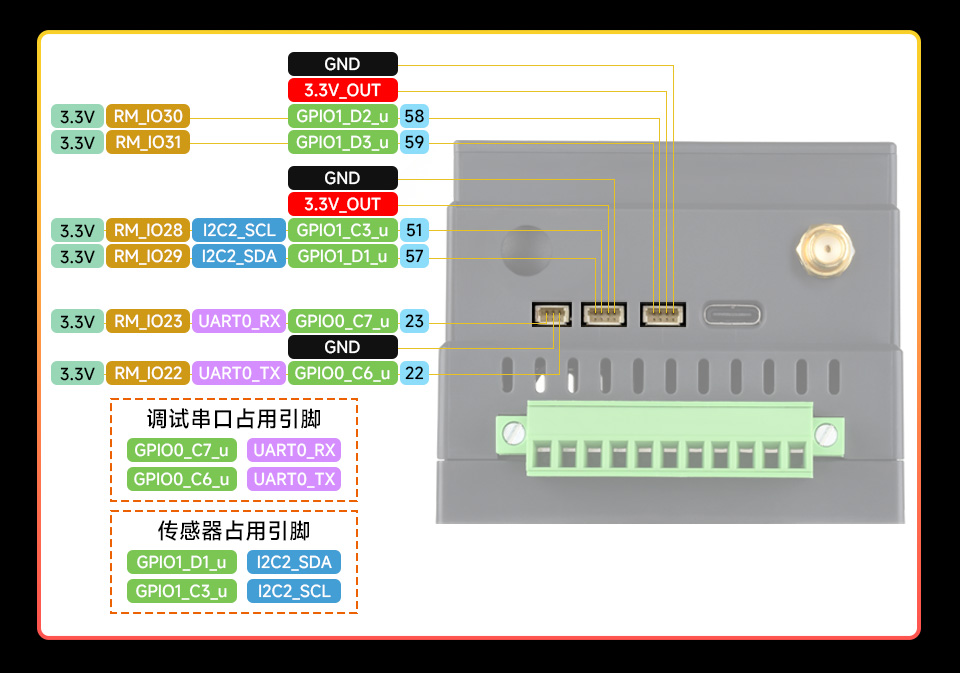

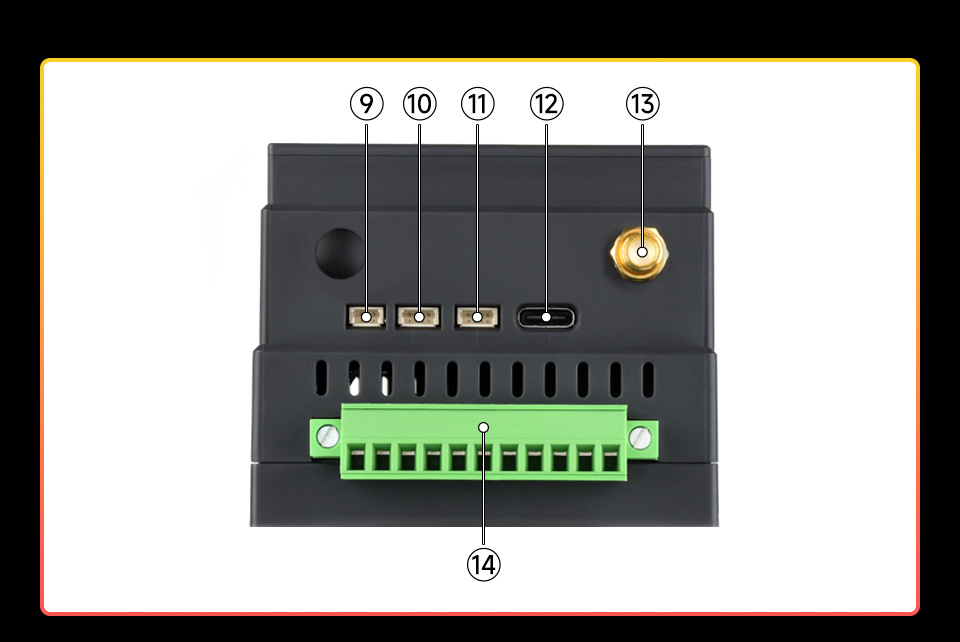

与 RTC 和温湿度传感器共用 I2C 总线
可用于供电与程序烧录

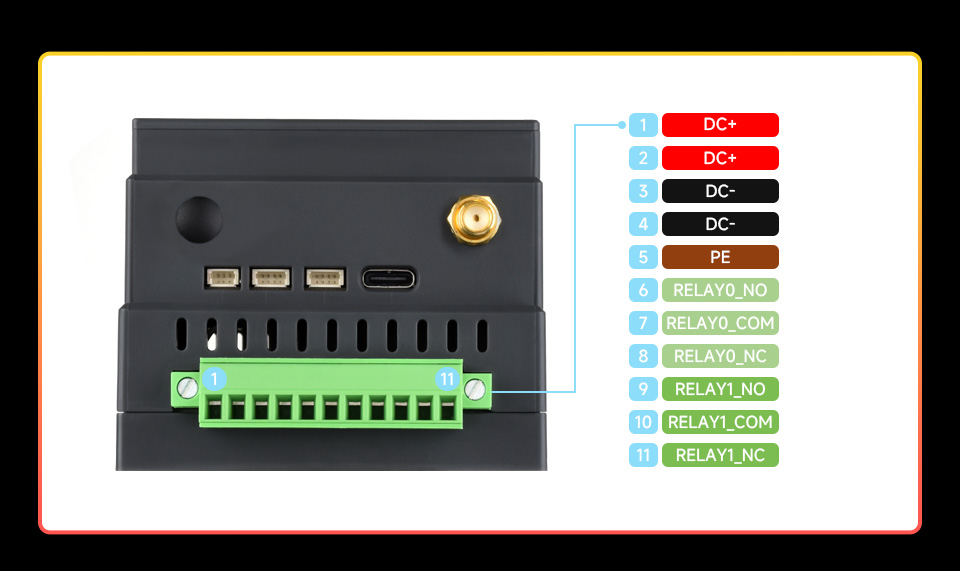

包含 2 路继电器和 DC 7~24V 宽电压范围
输入接口
| 内存及存储 | |
| eMMC | 8GB |
| 内存 | 512MB DDR3L |
| 处理器 | |
| 主控 | RK3506B |
| 处理器 | 三核 ARM Cortex-A7 (1.2GHz) |
| 连接和网络 | |
| Wi-Fi | Wi-Fi6 |
| 以太网 | RJ45 100M x 2，单路支持 PoE |
| 蓝牙 | Bluetooth 5.2/BLE |
| 屏幕 | |
| 分辨率 | 170 × 320 |
| 尺寸 | 1.9 英寸 |
| 接口及外设 | |
| USB | 原生 USB OTG2.0 × 1; HUB 拓展 USB HOST2.0 × 1 |
| 供电接口 | USB-C， 5V |
