Luckfox Lyra

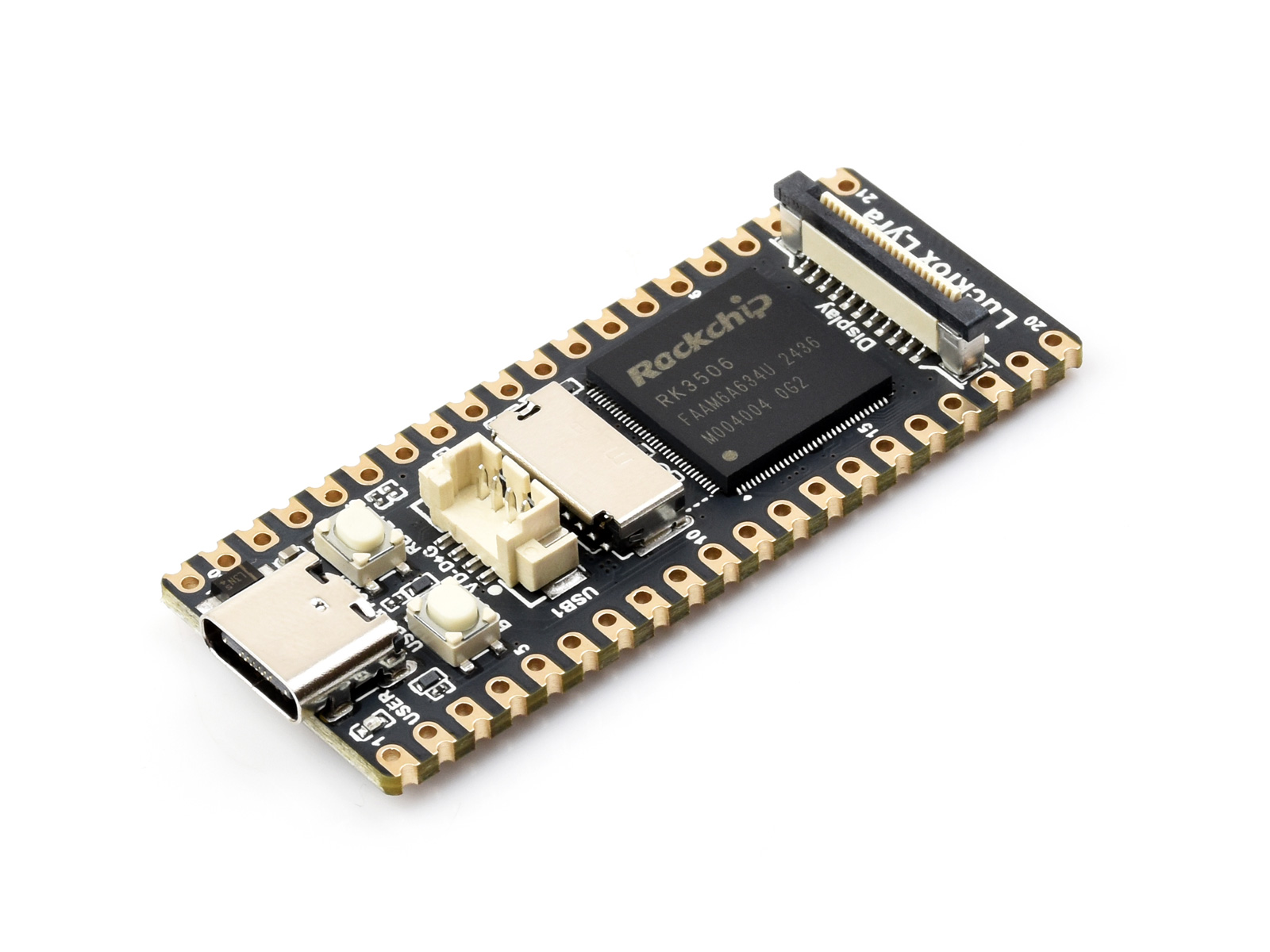

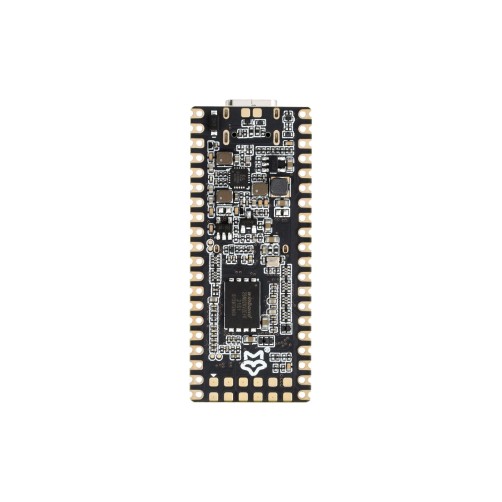

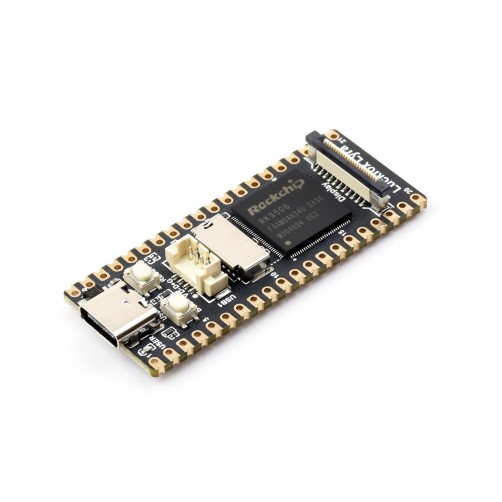

Luckfox Lyra 是一款基于瑞芯微 RK3506G2 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试
![Luckfox Lyra 主图，两个产品在深色的背景，带排针版本和普通版本]()
![Luckfox Lyra 卖点图标，包含：卖点图标，包括 AMR A7、ARM M0、128MB DDR3L、MIPI DSI 2-lane、Rockchip Matrix IO、OTG2.0 接口图标等]()
产品参数
| 处理器 |
三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0 |
| 内存 |
128MB DDR3L |
| USB |
USB OTG2.0 × 2 |
| 屏幕接口 |
MIPI DSI 2-lane |
| GPIO |
24 个 Rockchip Matrix IO 引脚 |
| 默认存储介质 |
Luckfox Lyra：Micro SD 卡 (需另购) |
| Luckfox Lyra B：SPI NAND FLASH (256MB) |

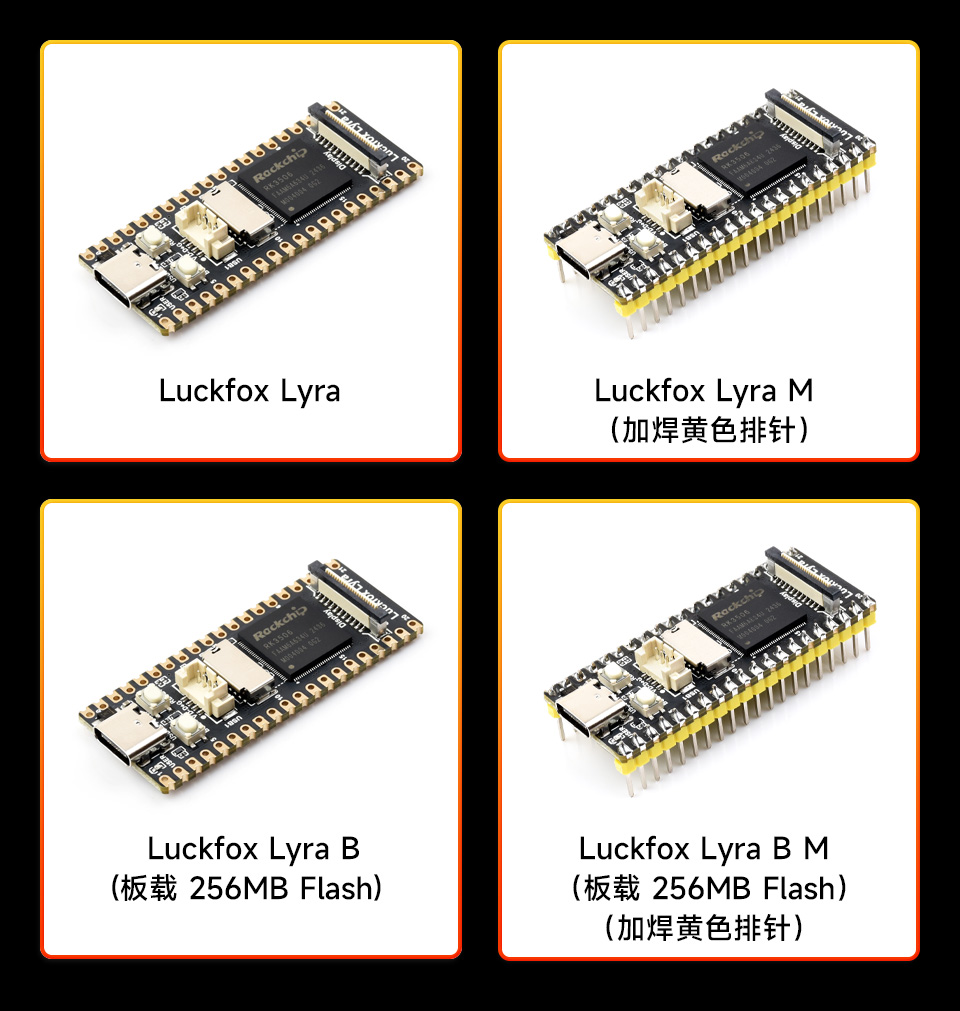

开发板版本
![Luckfox Lyra 开发板版本选择]()
高度集成 强劲性能

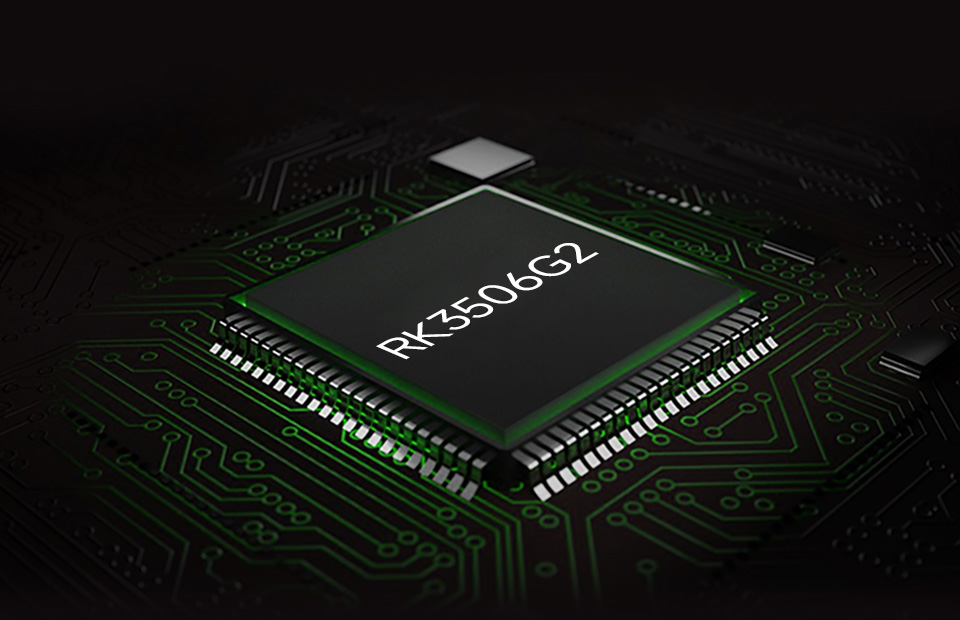

![Luckfox Lyra 高度集成的三核 ARM Cortex-A7 32 位内核]()
- 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
- 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
- 内置 128MB DDR3L，可满足多核运行的应用需求
- 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
- 内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能
开发更简单

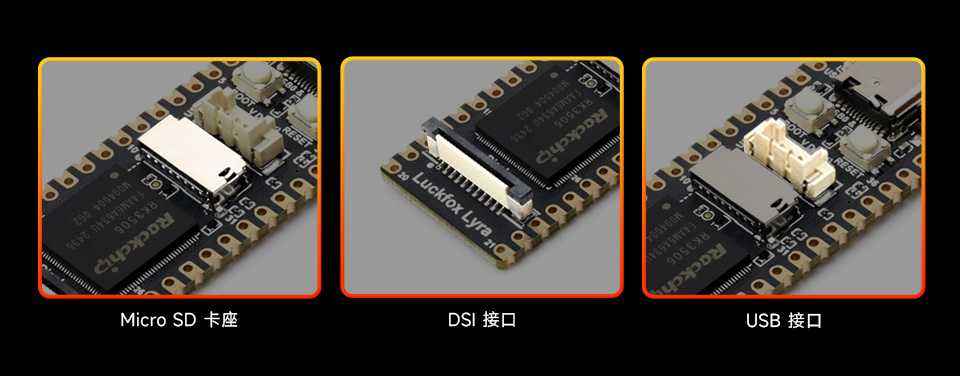

集成 Micro SD 卡座、DSI 屏幕接口与 USB 接口
![Luckfox Lyra 的 Micro SD 卡座、DSI 接口特写和 USB 接口特写特写]()

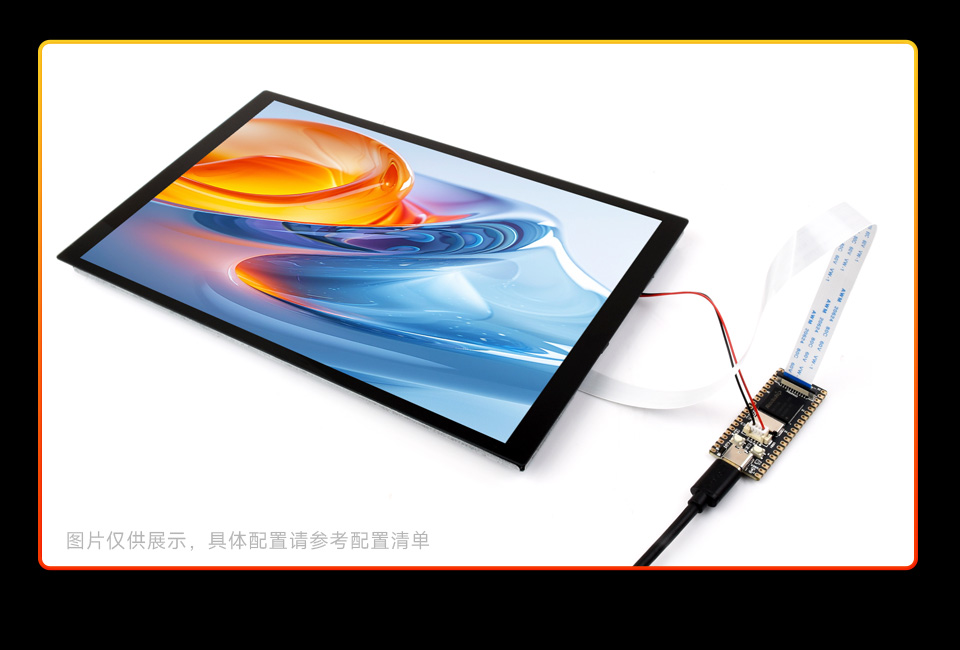

MIPI DSI 2-lane 接口
体积小巧，性能强劲，轻松驱动大屏
![Luckfox Lyra 的 MIPI DSI 2-lane 接口接入显示屏]()
*最高分辨率可支持 1280 × 800@60Hz

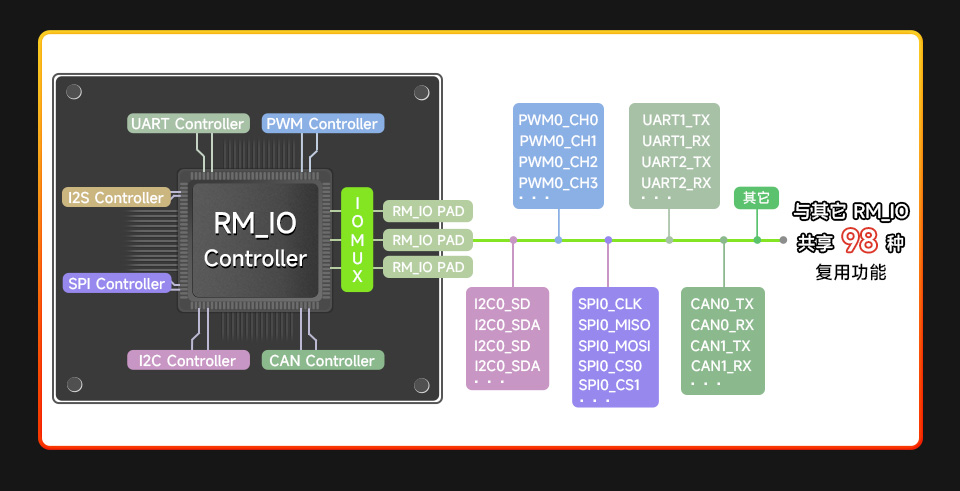

Rockchip Matrix IO 引脚
Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布
![Luckfox Lyra 的 Rockchip Matrix IO 引脚说明]()

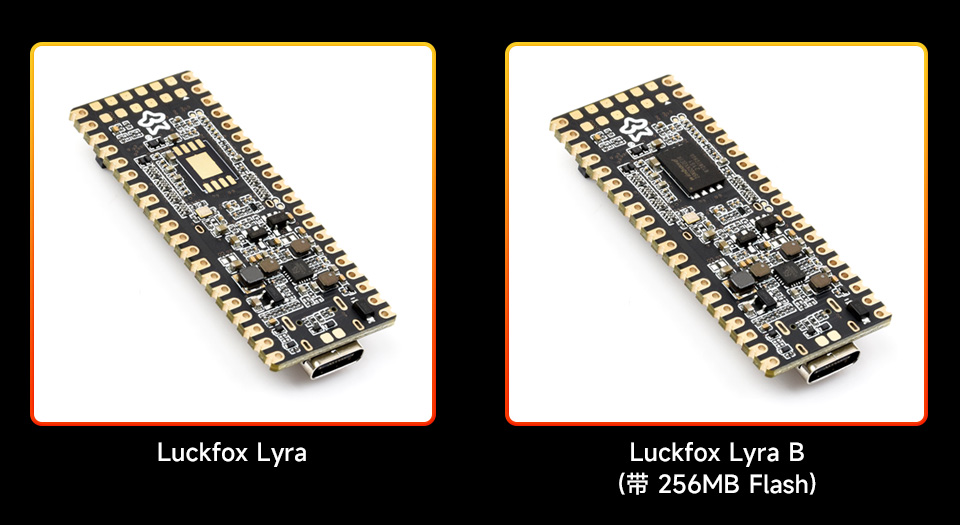

SLC NAND FLASH
板载 256MB Flash，为你提供更好的使用体验
![Luckfox Lyra 搭载 SLC NAND FLASH]()
*仅 Luckfox Lyra B 系列型号带 256MB Flash，Luckfox Lyra 系列型号需另购 Micro SD 卡
适用更多应用场景
![Luckfox Lyra 适用更多应用场景，包括智能家居设备、工业自动化、机器及无人机、智能屏幕设备、智能交通设备以及新零售]()

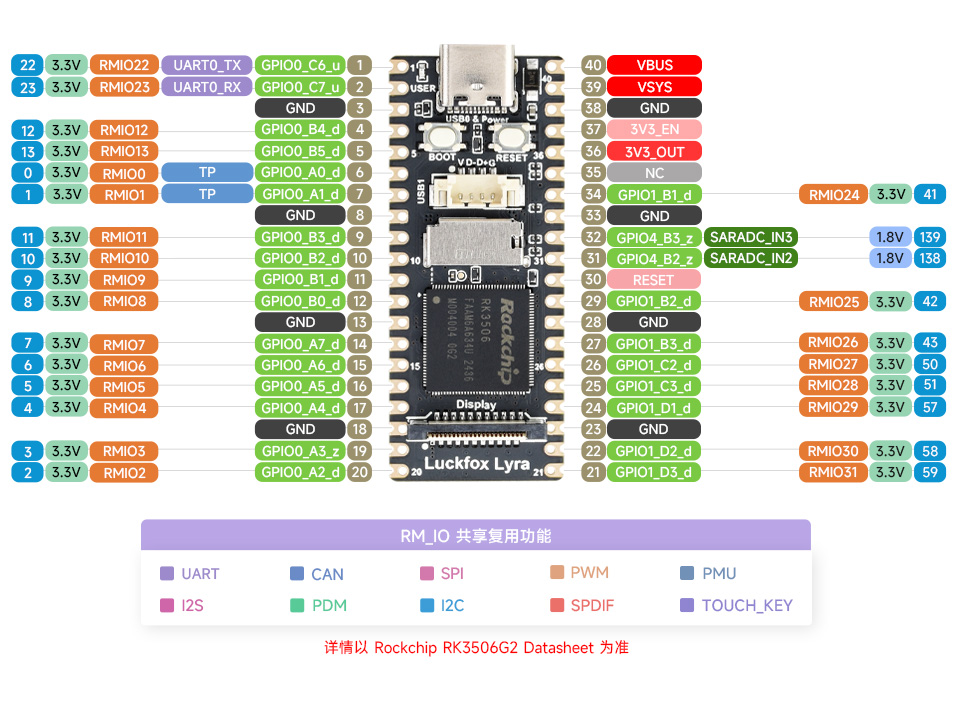

引脚定义
![Luckfox Lyra 引脚定义]()

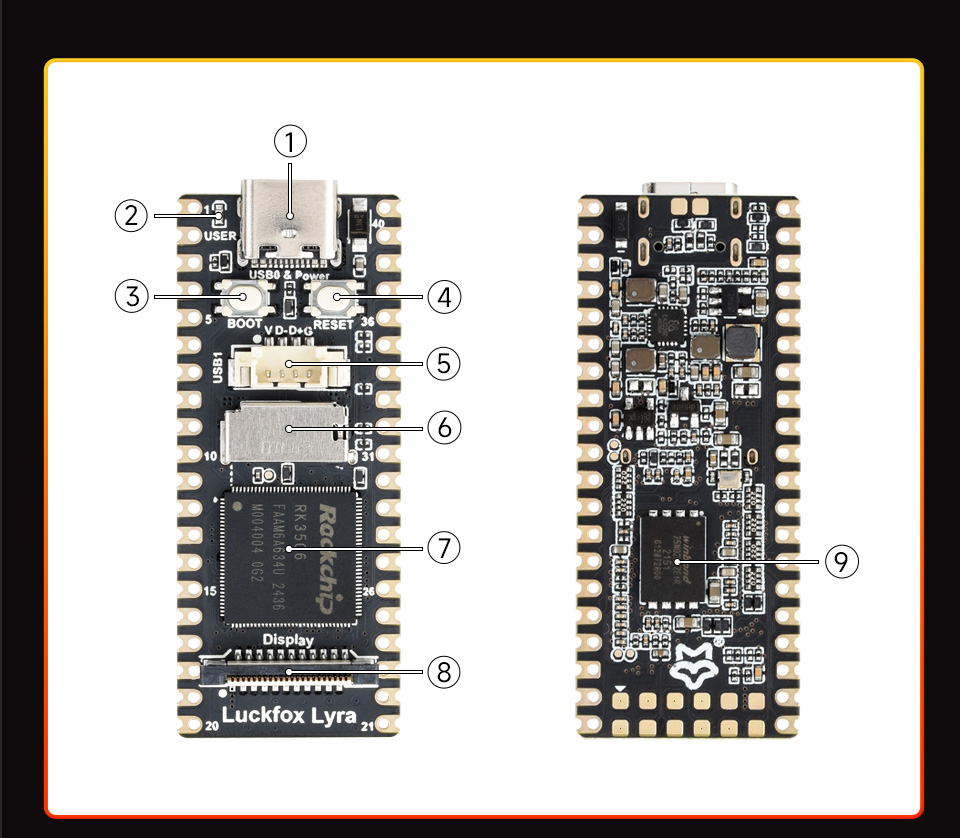

资源简介
![Luckfox Lyra 资源简介]()
- USB Type-C 接口
可用于供电与程序烧录
- ACT-LED
- BOOT 按键
上电时按下，进入下载模式
- Reset 按键
- USB MX1.25 4P 接口
连接配备转接线可以转换为 USB Type-A
- Mirco SD 卡座
- RK3506G2
多核异构 Soc，内置三核 ARM Cortex-A7 + ARM Cortex-M0
- DSI 屏幕接口
MIPI DSI 2-lane
- W25N02KV
256MB SLC NAND FLASH
(仅 Luckfox Lyra B 系列型号带 Flash)

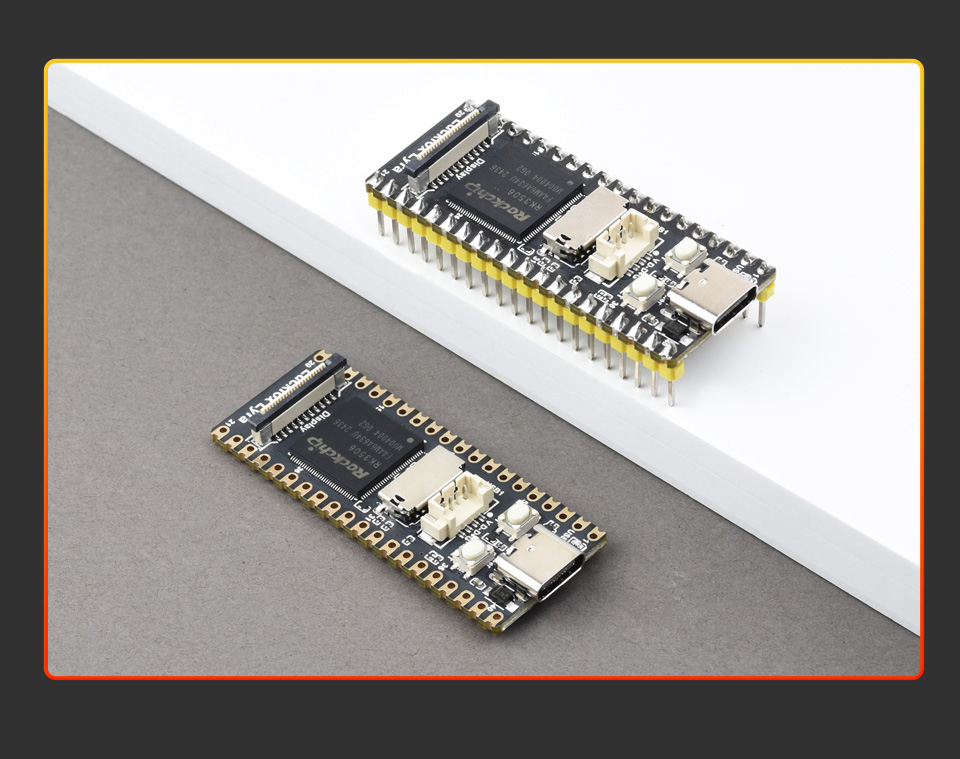

产品展示
![Luckfox Lyra 产品展示场景实拍图]()

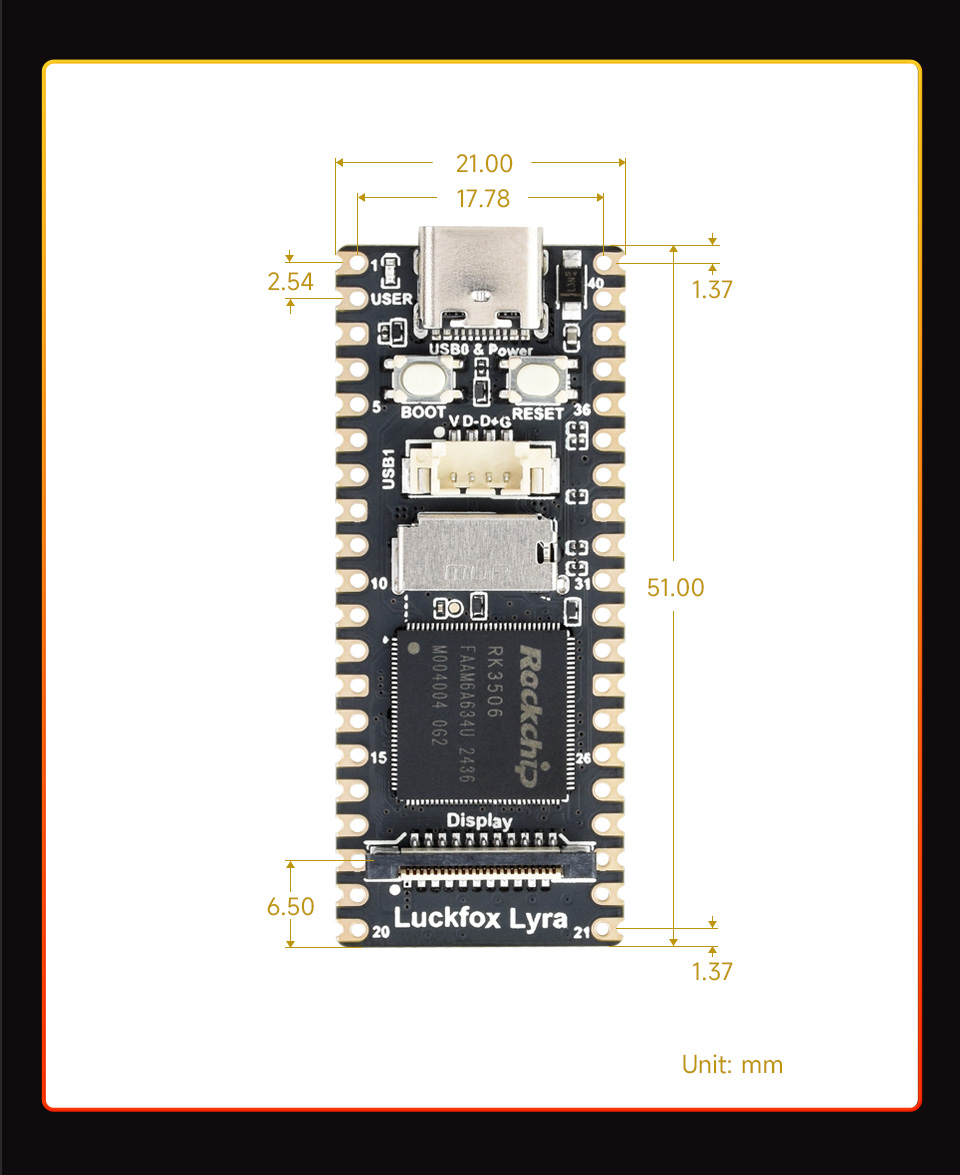

产品尺寸
![Luckfox Lyra 产品尺寸]()
| 内存及存储 |
| 内存 |
128MB DDR3L(可选) |
| 处理器 |
| 处理器 |
三核@1.2Ghz |
| 接口及外设 |
| GPIO |
24-Pin |
| Micro SD |
插槽 |
| USB |
USB OTG2.0 |
| 显示接口 |
MIPI DSI 2-lane |

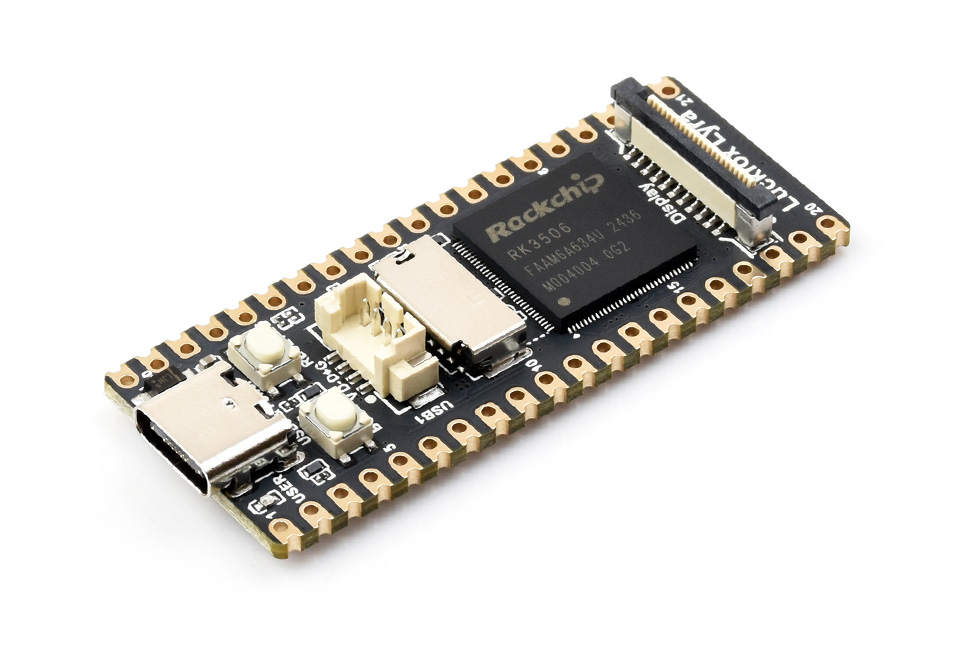

型号：Luckfox Lyra / Luckfox Lyra B
- Luckfox Lyra (可选 256MB FLASH) × 1

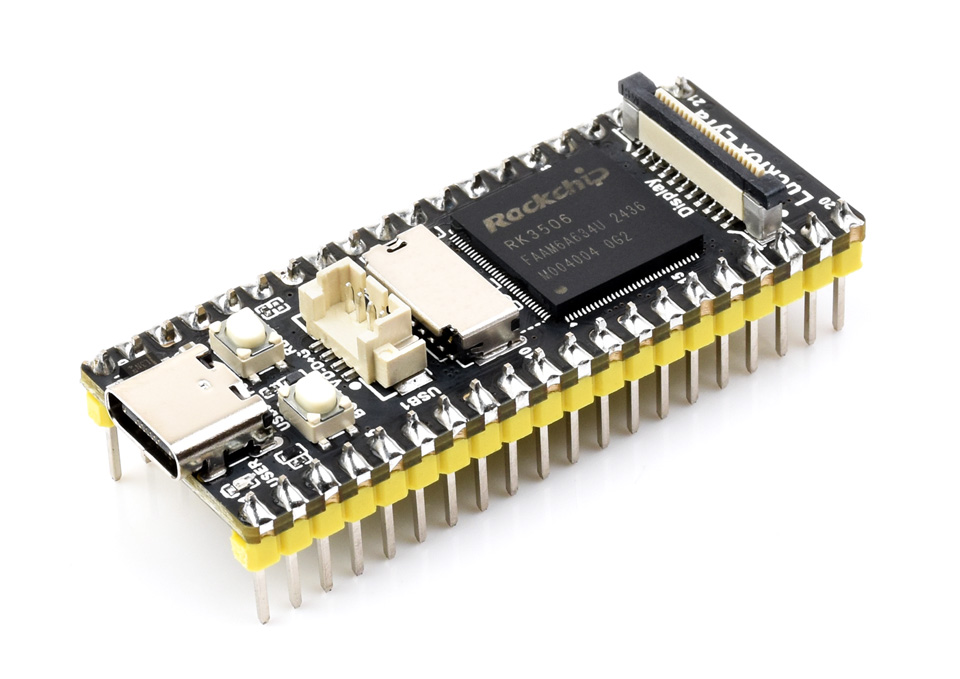

型号：Luckfox Lyra M / Luckfox Lyra B M
- Luckfox Lyra M (排针已焊接) (可选 256MB FLASH) × 1

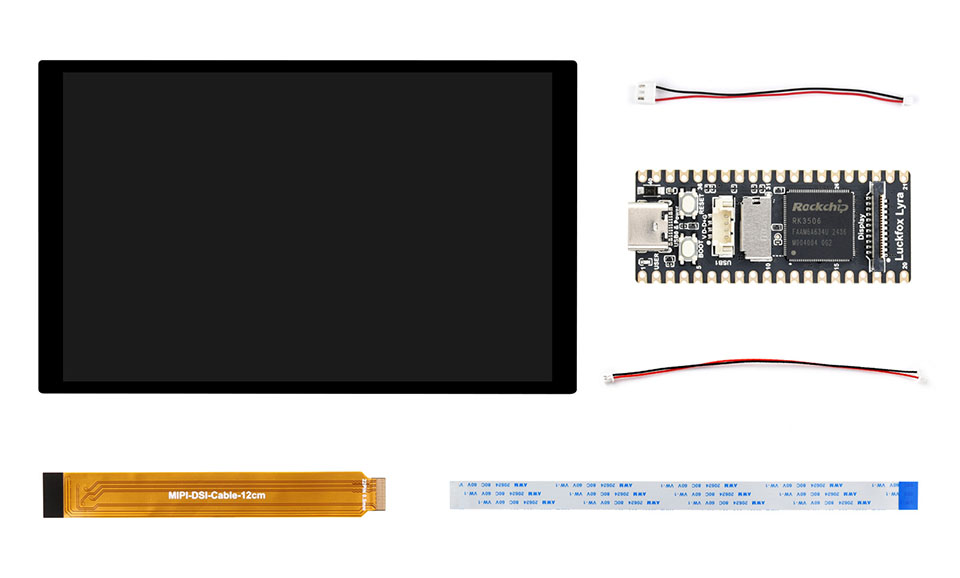

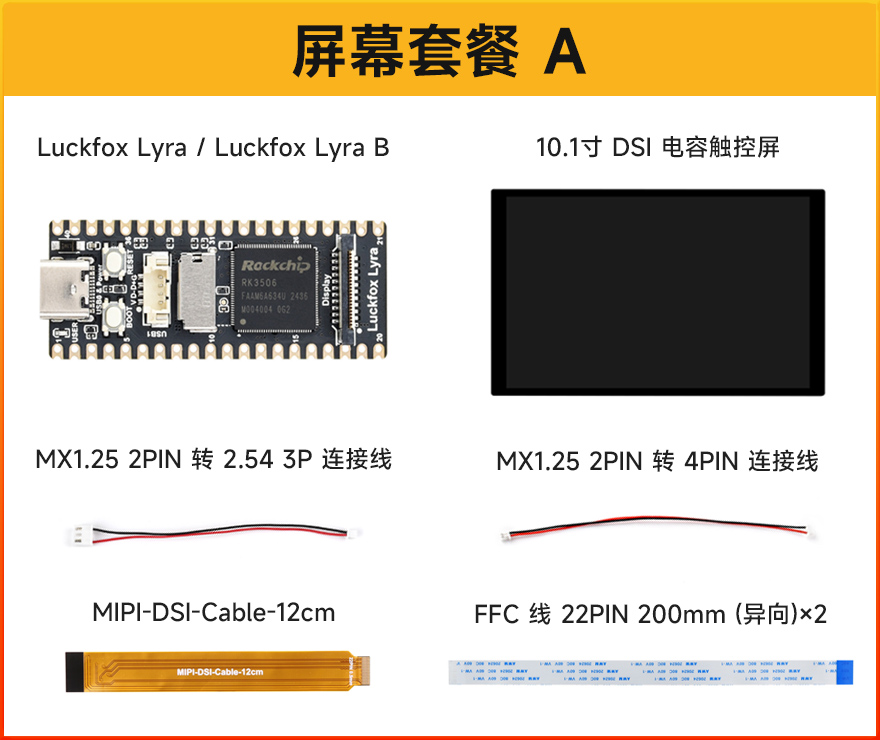

型号：Luckfox Lyra LCD Kit A / Luckfox Lyra B LCD Kit A
- Luckfox Lyra 无排针版 (可选 256MB FLASH) × 1
- 10.1 英寸 DSI 触控屏 × 1
- MX1.25 2PIN 转 MX1.25 4PIN 150mm × 1
- MX 1.25 2PIN 转 2.54 3P 连接线 × 1
- MIPI DSI 线 × 1
- 22PIN FFC 线 × 1
