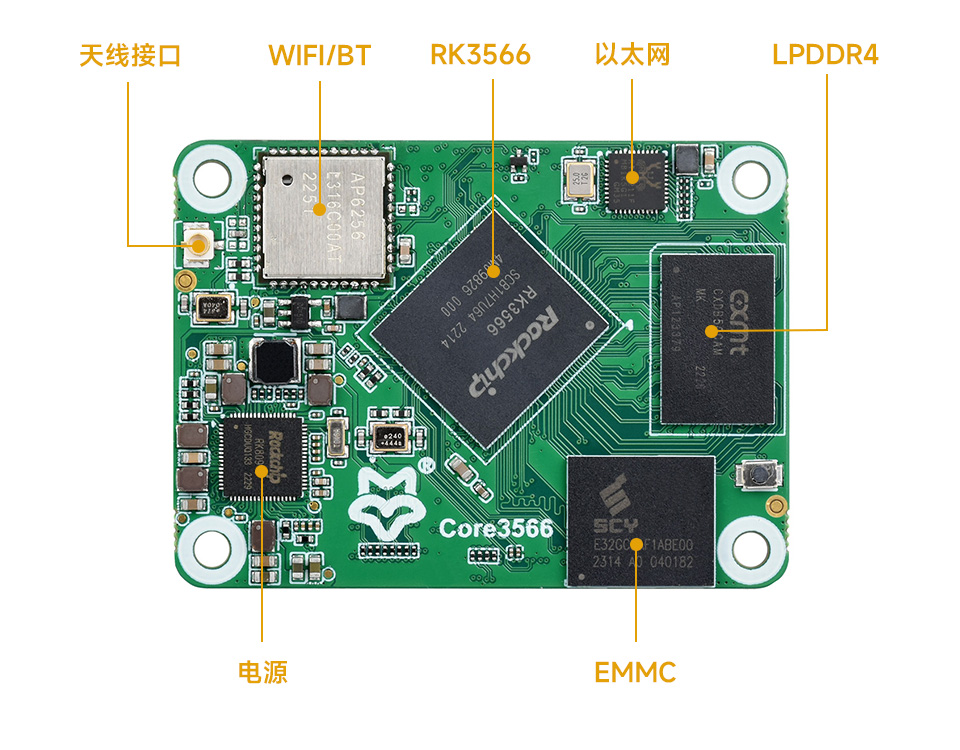

| 处理器 | 四核 Arm Cortex-A55 @1.8GHz |
|---|---|
| 内存 | 可选 2GB/4GB LPDDR4 SDRAM 内存 |
| 闪存 | 可选 0GB (Lite) 或 32GB eMMC 闪存 |
| 神经网络处理器 | 0.8 TOPS @INT8 |
| 图形 处理器 |
Arm Mali-G52 2EE |

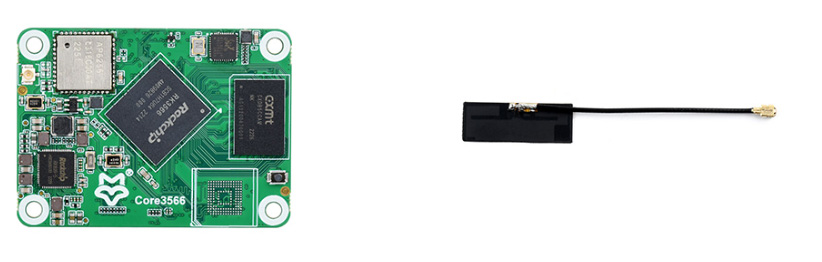

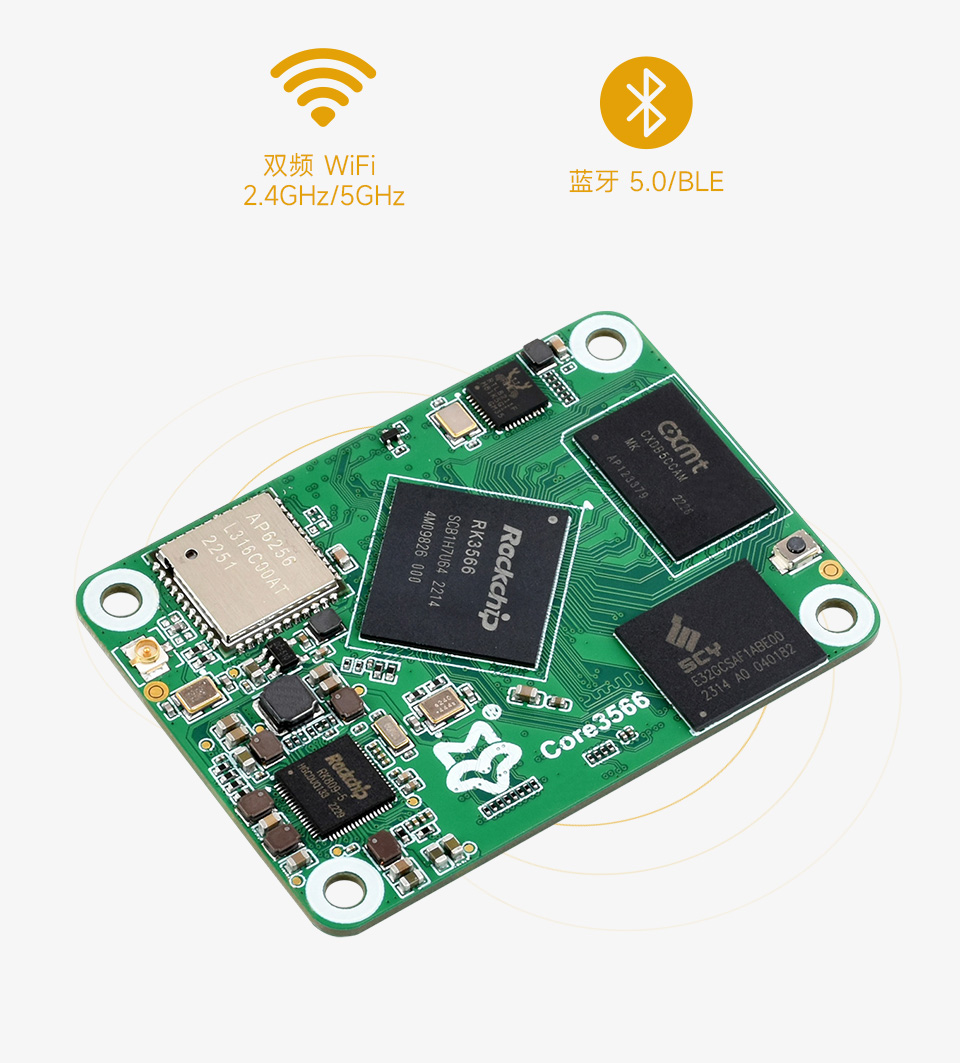

| 连接性 | 可选双频 (2.4GHz/5.0GHz) IEEE 802.11a/b/g/n/ac无线 WiFi，蓝牙 5.0，BLE，外部天线 |
| 支持 IEEE 802.3 千兆以太网 | |
| USB 2.0 × 1 | |
| PCIe Gen 2 × 1 | |
| 28 个 GPIO 引脚 | |
| SD 卡接口 (eMMC 引导优先) | |
| 视频 | HDMI 接口 (支持 4Kp60) |
| 2-lane MIPI DSI 显示 × 2 | |
| 2-lane MIPI CSI 摄像头 × 2 | |
| 多媒体 | 4Kp60 H.264/H.265/VP9 (解码)，1080p60 H.264/H.265 (编码) |
| 工作电压 | 5V DC |
| 工作温度 | -10°C ~ 80°C 环境温度 |
| 外形尺寸 | 55 × 40 × 4.7mm |

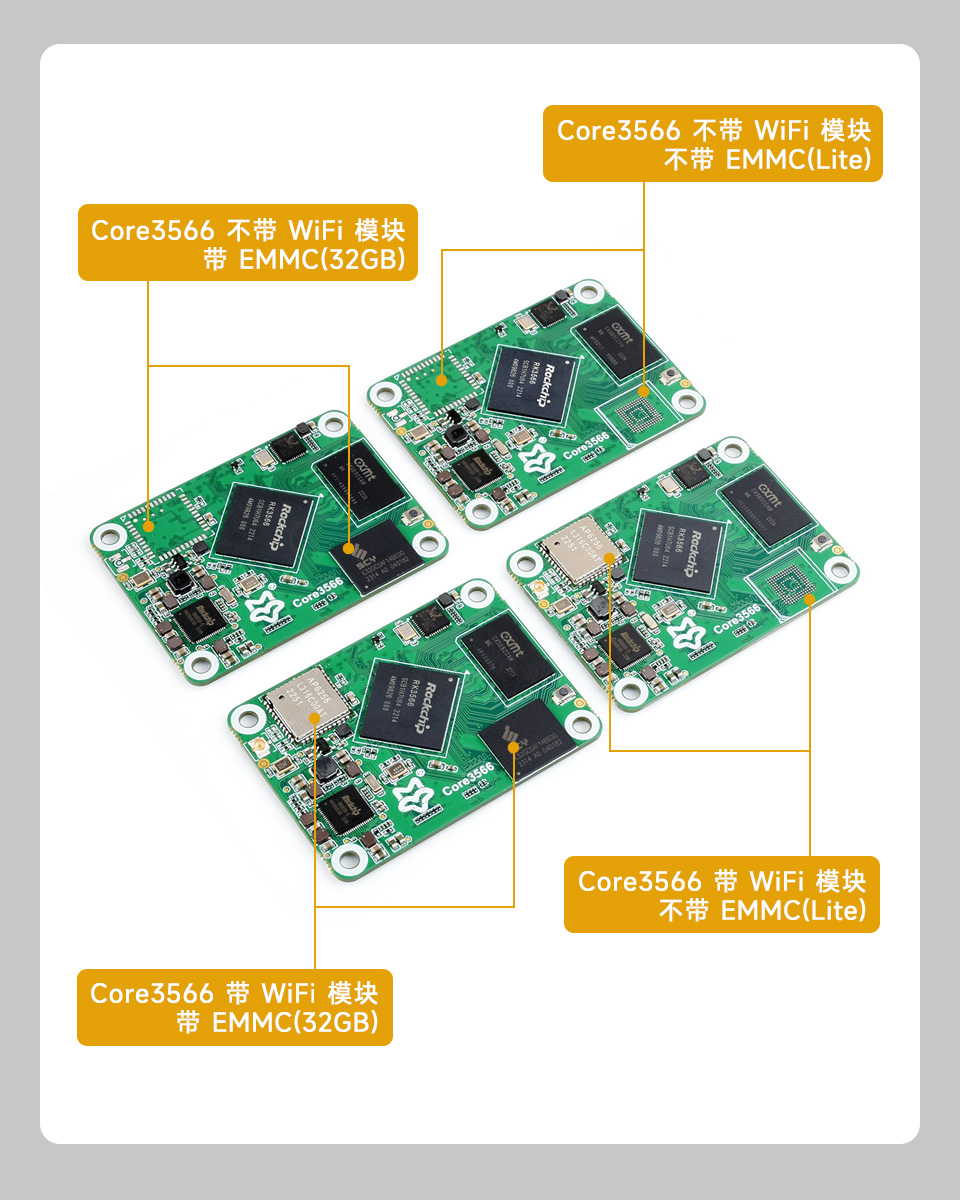

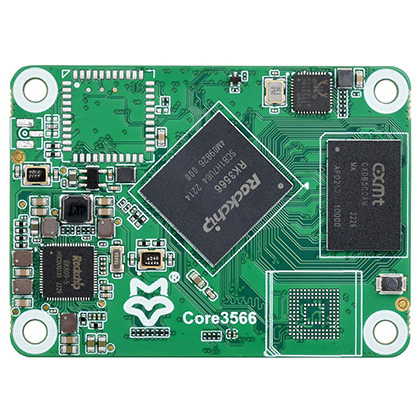

| 模块 | Wireless 无线模块 | RAM 内存 | eMMC 闪存 |
|---|---|---|---|
| Core3566 | 1 = Yes
0 = No |
02 = 2GB
04 = 4GB |
000 = 0GB (Lite)
032 = 32GB |
| 举例说明：型号 Core3566104032 即为 Core3566 模块，带无线模块 (1) 4GB内存 (04)，32G eMMC闪存 (032) |
|||

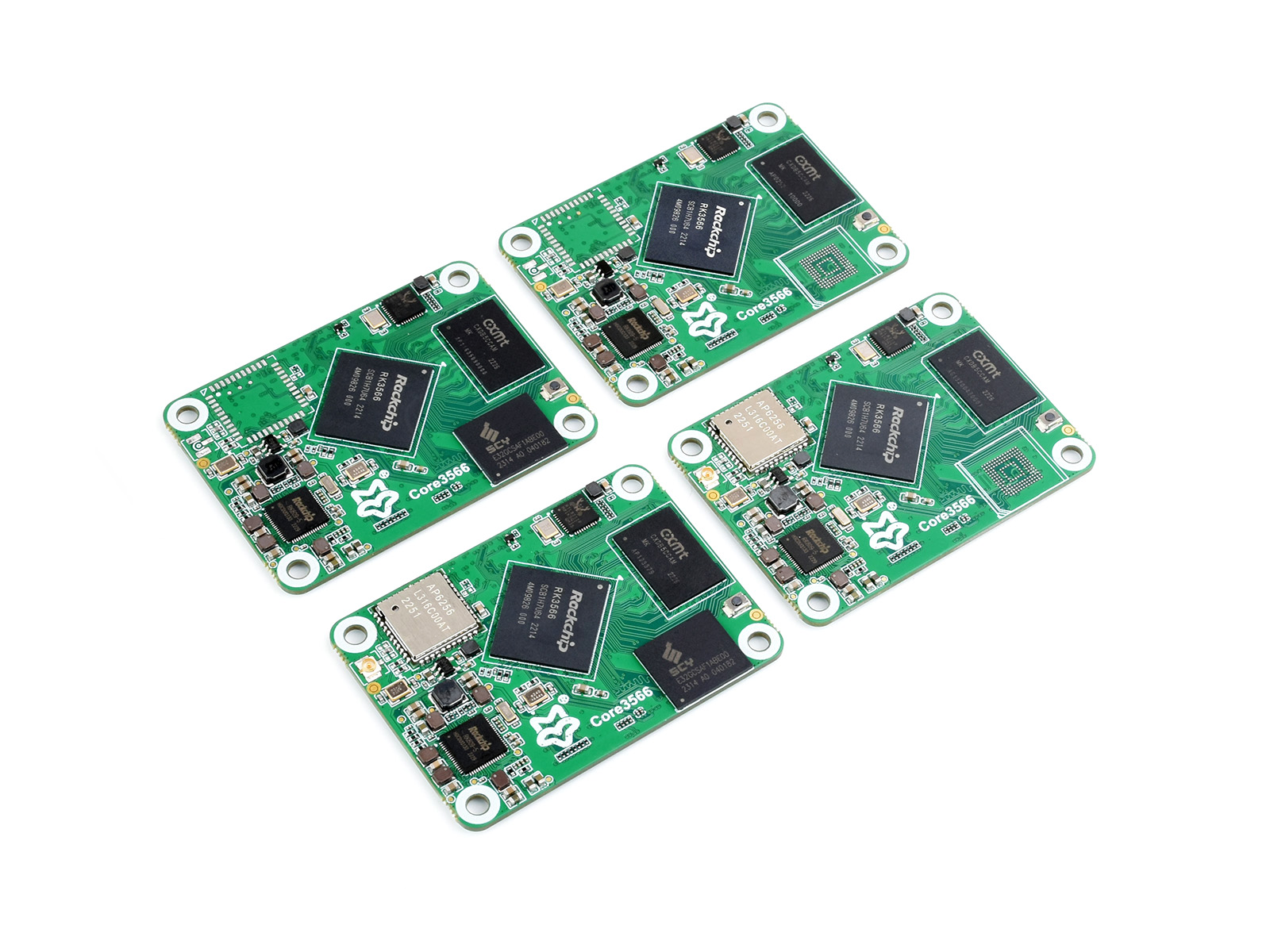

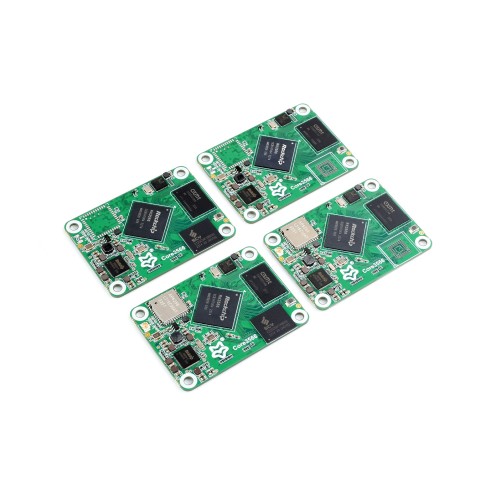

| 型号名 | Wireless 无线模块 | RAM 内存 | eMMC 闪存 |
| Core3566002000 | - | 2GB | 0GB (Lite) |
| Core3566002032 | - | 2GB | 32GB |
| Core3566004000 | - | 4GB | 0GB (Lite) |
| Core3566004032 | - | 4GB | 32GB |
| Core3566102000 | √ | 2GB | 0GB (Lite) |
| Core3566102032 | √ | 2GB | 32GB |
| Core3566104000 | √ | 4GB | 0GB (Lite) |
| Core3566104032 | √ | 4GB | 32GB |
| 套件版本 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| 配件包 (串口模块、杜邦线、USB 线、电源) |
√ | √ | √ | √ | √ | √ | √ | √ |
| Core3566102032 | √ | √ | ||||||
| Core3566104032 | √ | √ | √ | √ | √ | √ | ||
| CM4-IO-BASE-A | √ | √ | √ | √ | ||||
| CM4-to-Pi4-Adapter | √ | √ | √ | √ | ||||
| HDMI 转 Micro HDMI 转接头 | √ | √ | √ | √ | ||||
| IMX219 摄像头 | √ | √ | ||||||
| 4.3 英寸 DSI 触控屏 | √ | √ | ||||||
| 8 英寸 HDMI 触控屏 | √ | √ |

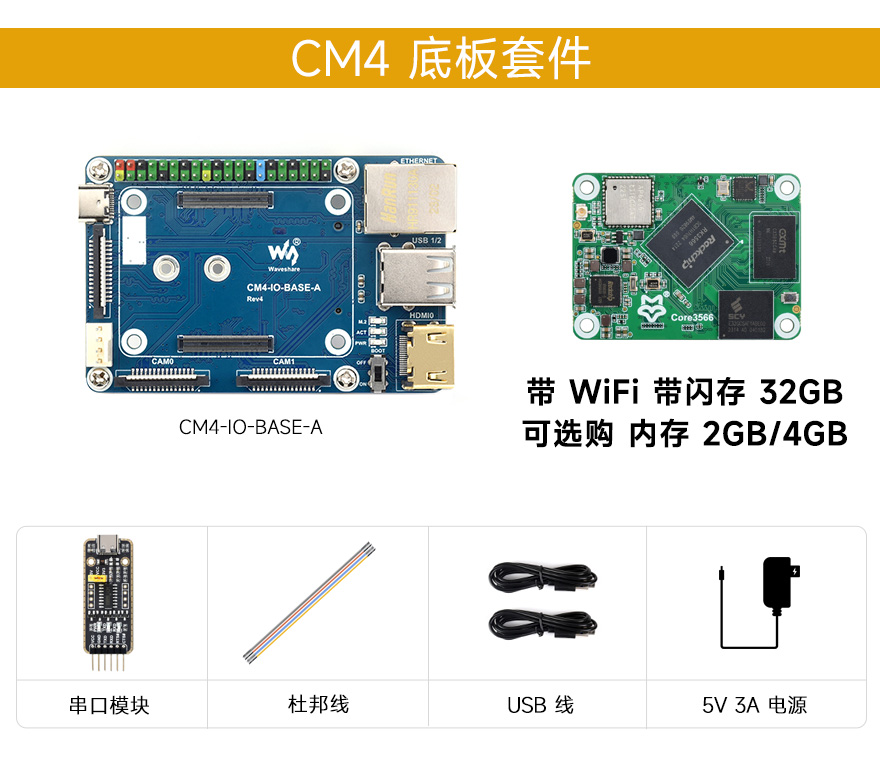

套件 A 主板为 Core3566102032 (2GB 内存，32GB 闪存，带 WiFi)，套件 B 主板为 Core3566104032 (4GB 内存，32GB 闪存，带 WiFi)，搭配了 CM4 扩展板 (精简版)，配件包含：串口模块、杜邦线、USB 线和 5V 3A 电源。

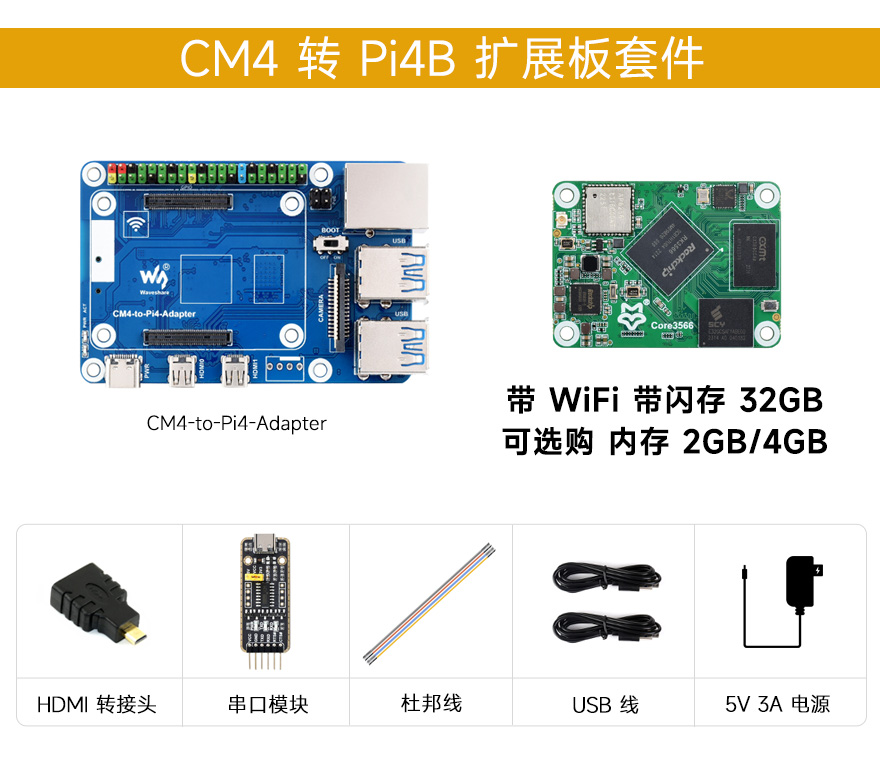

套件 C 主板为 Core3566102032 (2GB 内存，32GB 闪存，带 WiFi)，套件 D 主板为 Core3566104032 (4GB 内存，32GB 闪存，带 WiFi)，搭配了 树莓派 CM4 转 Pi4B 扩展板，配件包含：HDMI 转接头、串口模块、杜邦线、USB 线和 5V 3A 电源。

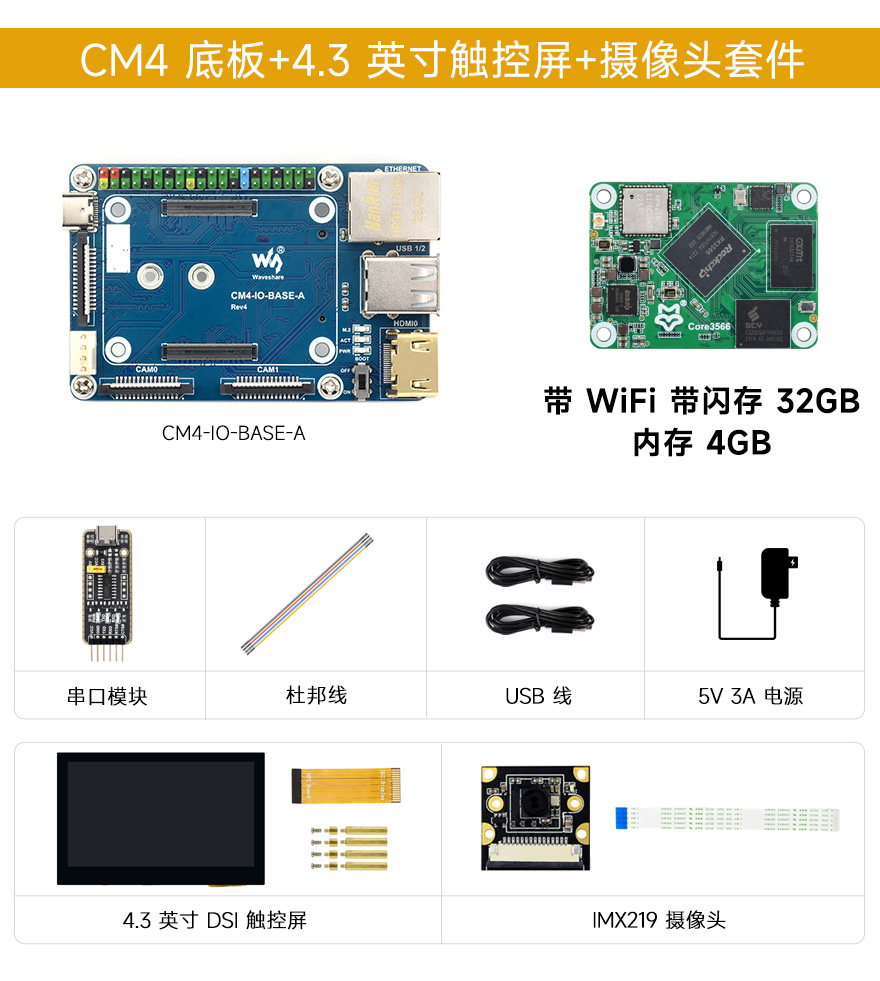

套件 E 是在套件 B 的基础上，搭配了 4.3 英寸 DSI 触控屏 (800×480 分辨率)和 IMX219 高清摄像头 (800 万像素)，结合使用可以实时显示拍摄画面，实现更多人机交互的应用操作。
套件 F 是在套件 D 的基础上，搭配了 4.3 英寸 DSI 触控屏 (800×480 分辨率)和 IMX219 高清摄像头 (800 万像素)，结合使用可以实时显示拍摄画面，实现更多人机交互的应用操作。

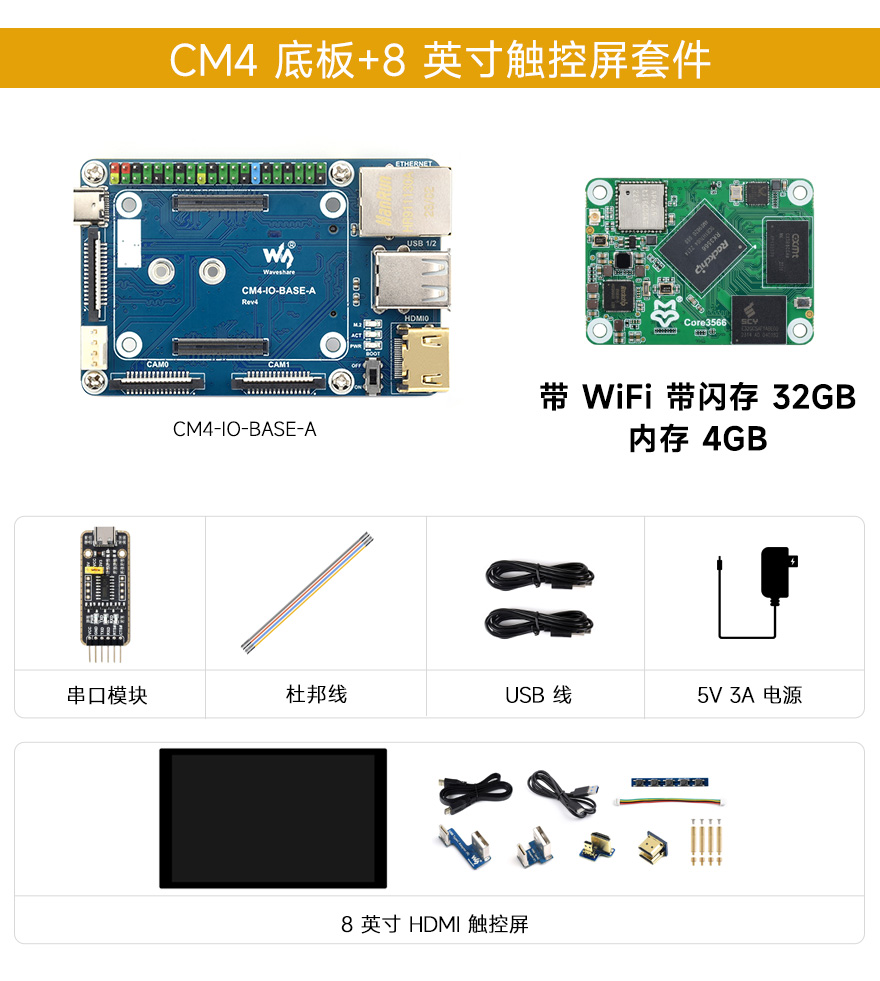

套件 G 是在套件 B 的基础上，搭配了 8 英寸 HDMI 触控屏 (1280×800 分辨率)，屏幕尺寸更大，交互操作更方便，适用于对显示画面使用需求比较多的应用场景。

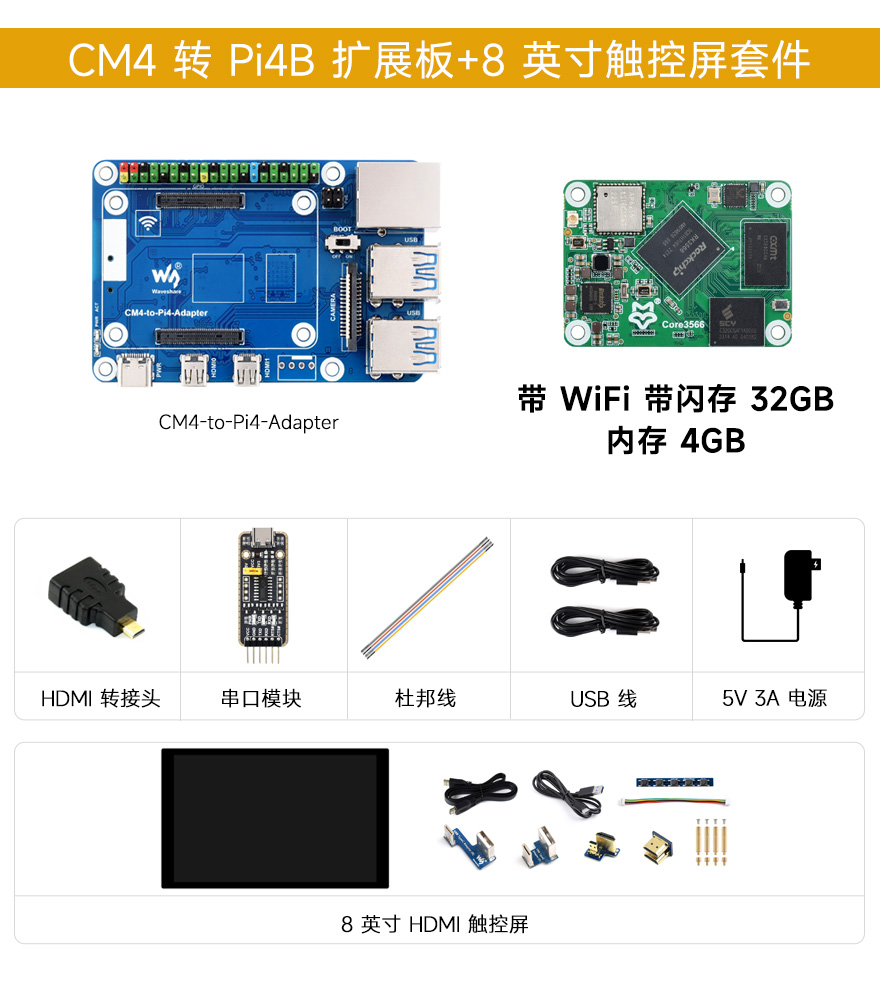

套件 H 是在套件 D 的基础上，搭配了 8 英寸 HDMI 触控屏 (1280×800 分辨率)，屏幕尺寸更大，交互操作更方便，适用于对显示画面使用需求比较多的应用场景。
| 内存及存储 | |
| 内存 | 2 / 4GB LPDDR4 |
| 闪存 | 0 / 32GB |
| 处理器 | |
| 处理器 | 四核@1.8GHz |
| 神经网络 | 0.8TOPS |
| 视频编码 | 1080p@60fps |
| 视频解码 | 4K@60fps |
| 连接和网络 | |
| Wi-Fi | 2.4GHz/5.0GHz Wi-Fi |
| 以太网 | 1000M |
| 蓝牙 | Bluetooth 5.2/BLE |
| 接口及外设 | |
| GPIO | 28-PIN |
| Micro SD | 接口 |
| USB | USB 2.0 |
| 摄像头接口 | MIPI CSI 2-lane × 2 |
| 其它 | |
| 工作温度 | -10°C ~ 80°C |
| 电源输入 | 5V DC |
