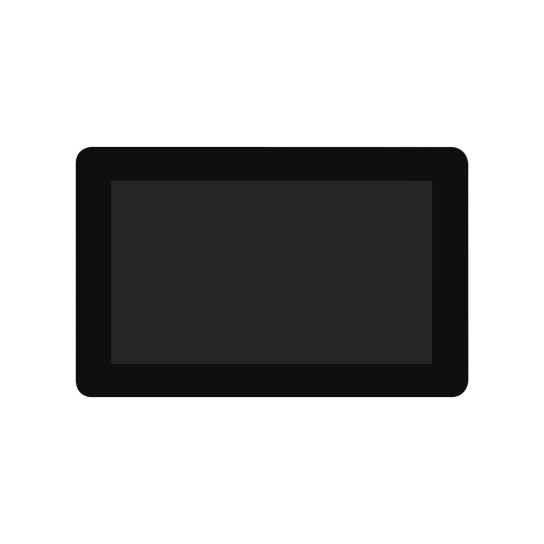

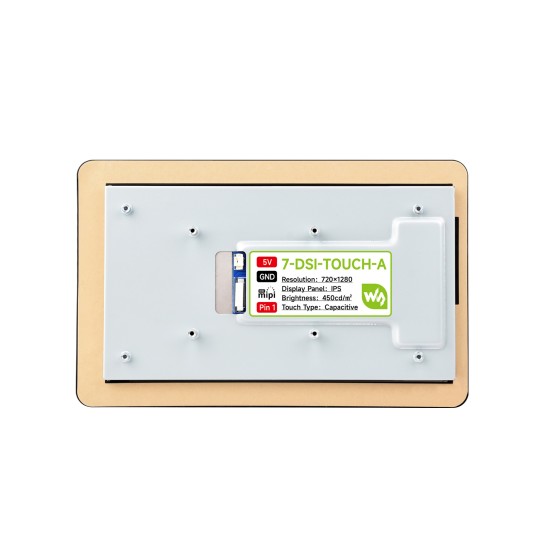

7 英寸 DSI 电容触控屏 IPS 显示屏
720 × 1280 像素、DSI 通信接口，十点触摸全贴合面板工艺，钢化玻璃面板，AF 防指纹
- 型号：7-DSI-TOUCH-A
- SKU：30323
- 电池：无电池
7 英寸 DSI 触控屏

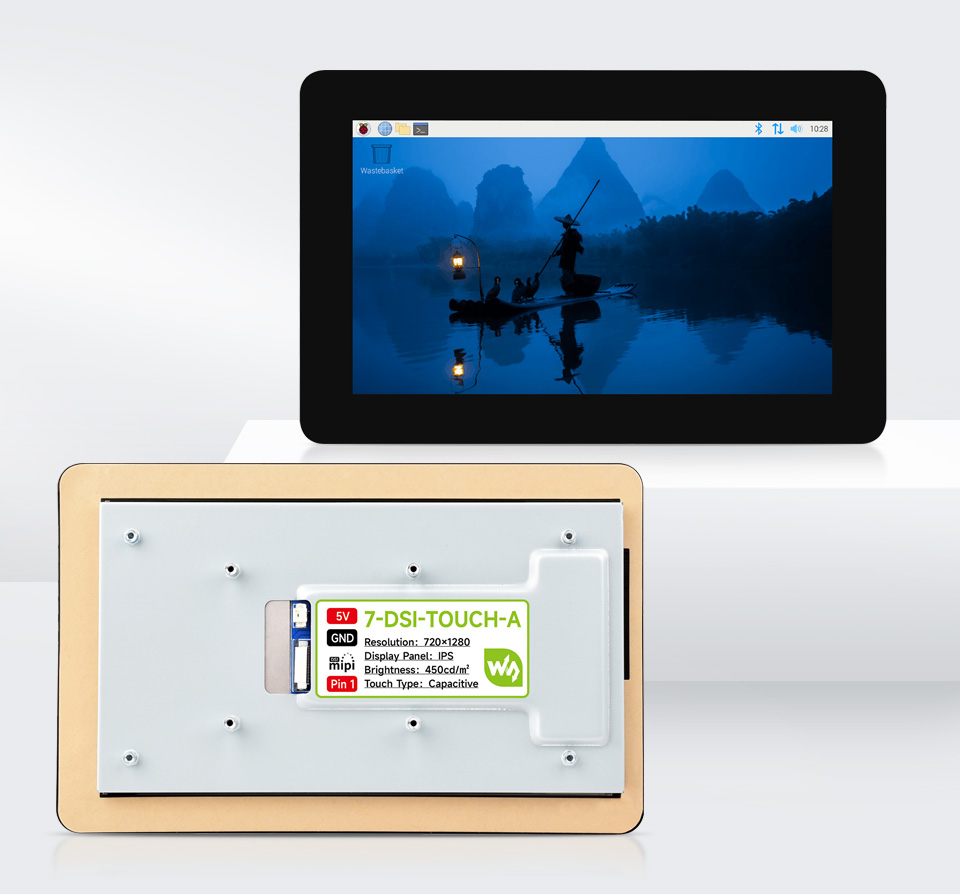

![7 英寸 DSI 显示屏/触控屏正面和背面展示图]()

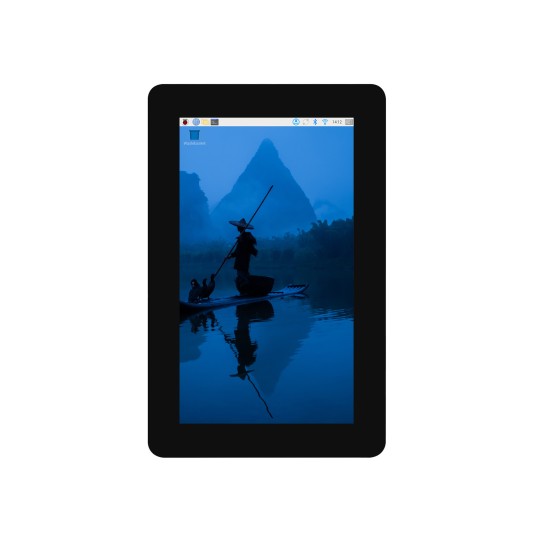

本产品默认是竖屏显示，分辨率是 720 × 1280 (H×V)
可以通过修改软件设置进行横屏显示

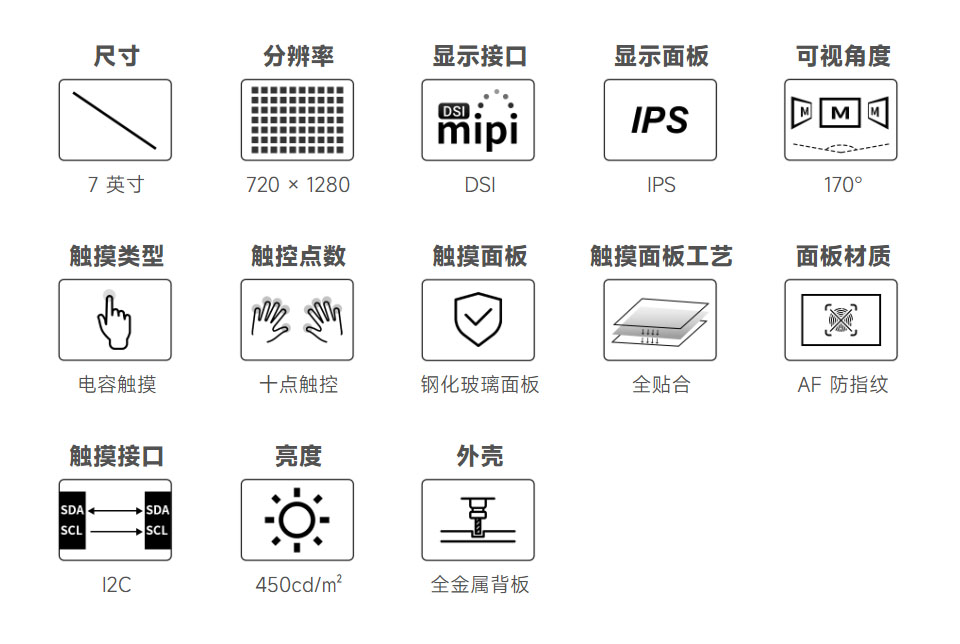

![7 英寸 DSI 显示屏/触控屏卖点介绍，包括：]()
设备及系统支持
![7 英寸 DSI 显示屏/触控屏]()
设备连接图示

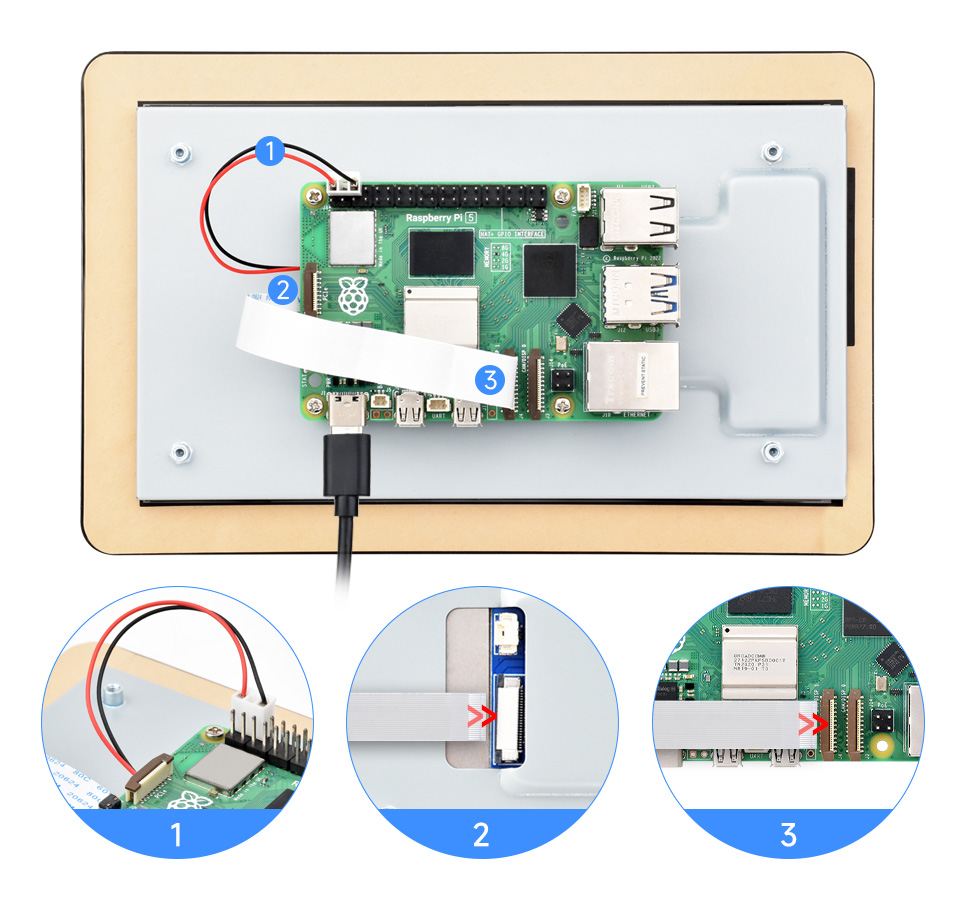

接入树莓派 5
![7 英寸 DSI 显示屏/触控屏接入树莓派 5]()
请确保 FFC 线方向连接无误，并通过杜邦线提供 5V 电源

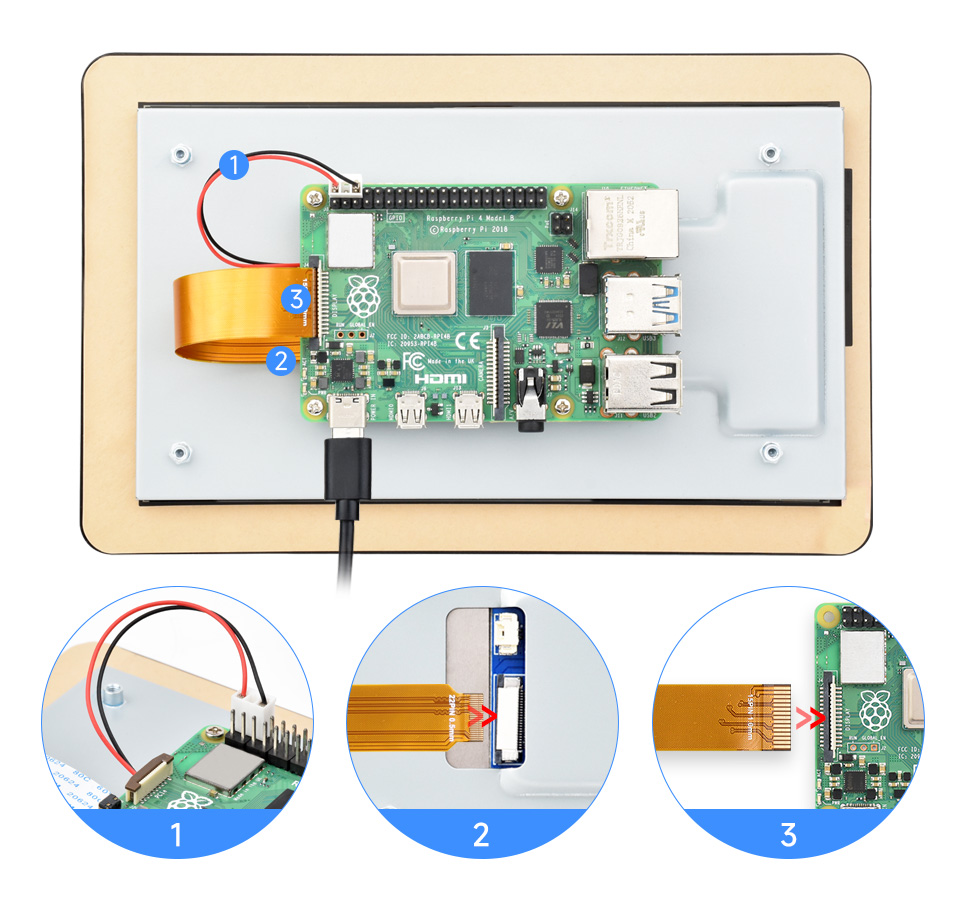

接入树莓派 4B
![7 英寸 DSI 显示屏/触控屏]()
请确保 DSI 排线方向连接无误，并通过杜邦线提供 5V 电源

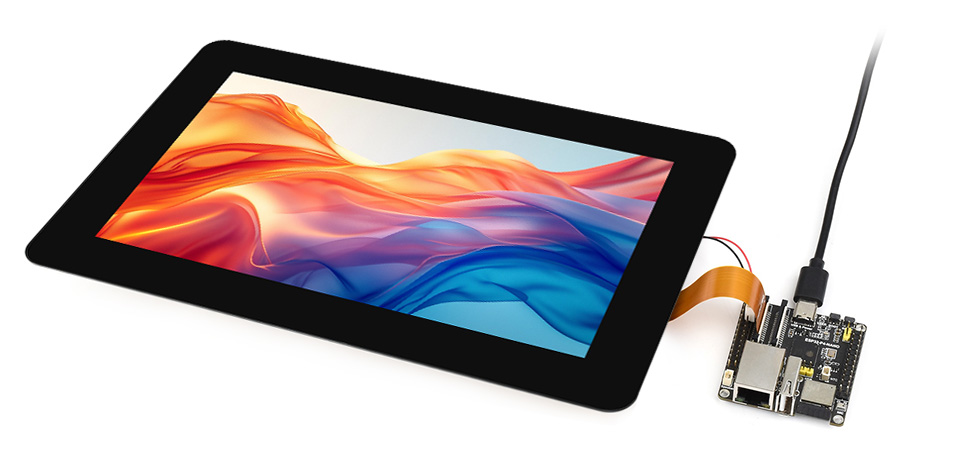

接入 ESP32-P4-NANO
![7 英寸 DSI 显示屏/触控屏接入ESP32-P4-NANO]()

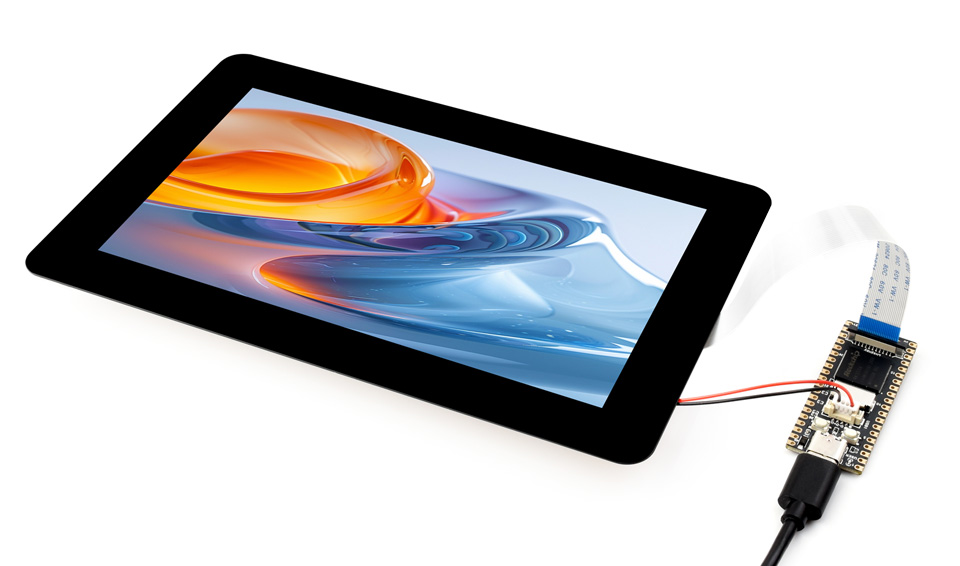

接入 Luckfox Lyra
![7 英寸 DSI 显示屏/触控屏接入 幸狐 Omni3576]()

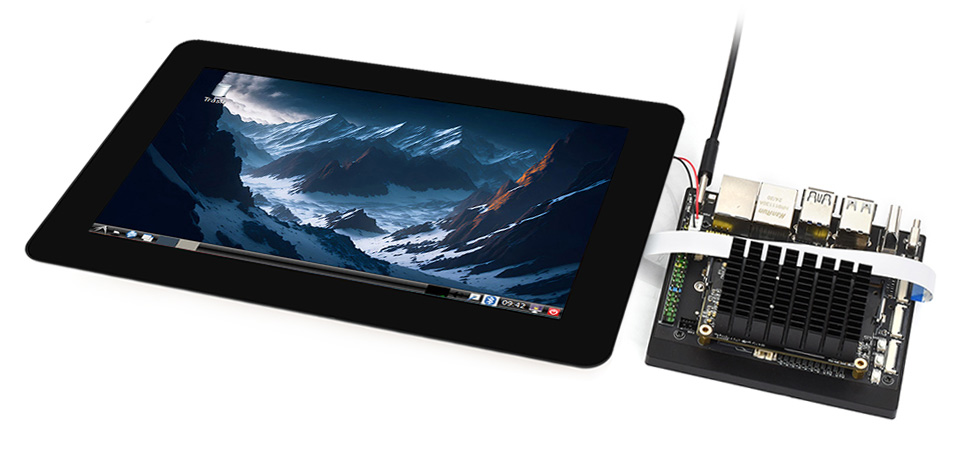

接入 Luckfox Omni3576
![7 英寸 DSI 显示屏/触控屏接入 幸狐 Omni3576]()
图片仅供展示，本产品不含以上主板或主机

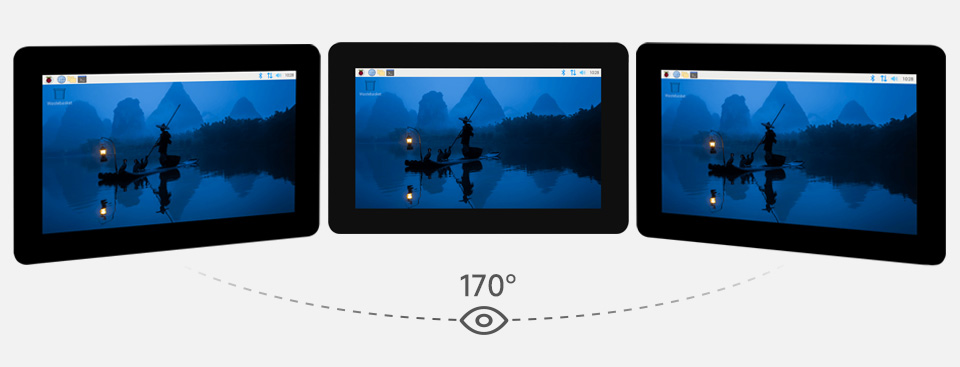

IPS 显示面板
卓越的显示性能，可视角度为 170°
![7 英寸 DSI 显示屏/触控屏，从三个角度观察 IPS 显示面板，170 可视角度]()

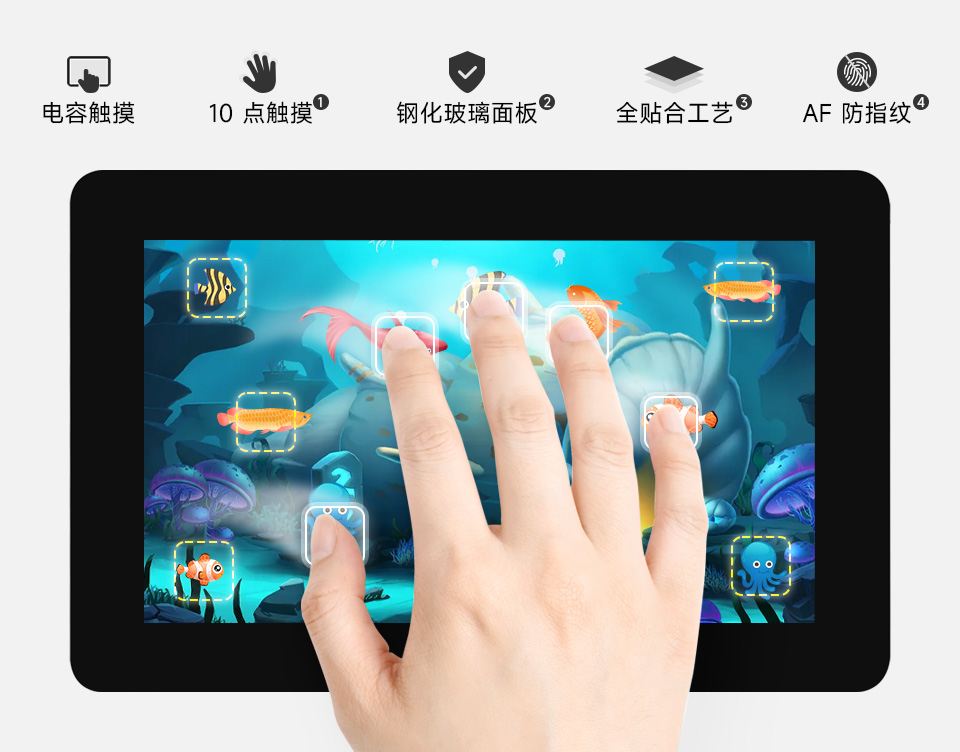

电容式十点触控
![7 英寸 DSI 显示屏/触控屏支持电容式十点触控]()
1、可支持十点触摸，实际触摸点数与软件系统有关
2、钢化玻璃面板，硬度达 6H
3、屏幕全贴合，清晰度高，防尘
4、AF 防指纹工艺，不易沾指纹，清洁方便
背光亮度可通过软件调节

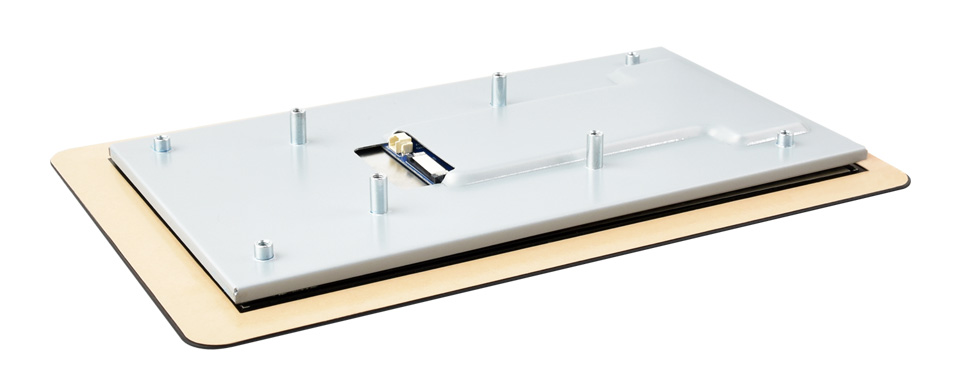

![7 英寸 DSI 显示屏/触控屏更薄更省空间]()

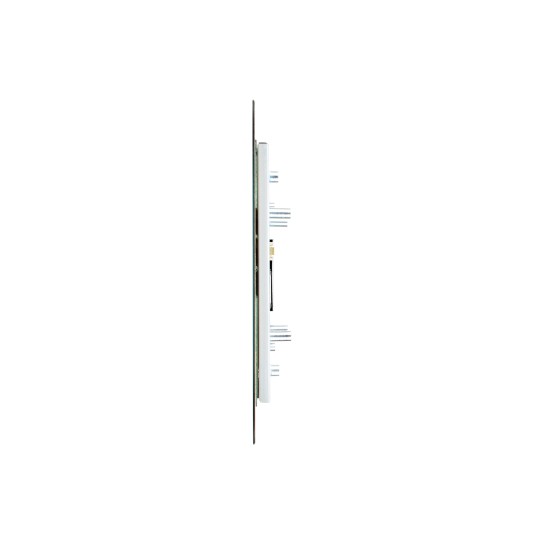

更薄更省空间
将驱动电路集成到 FPC 上，加上盖板仅需 9.3mm 厚度空间
![7 英寸 DSI 显示屏/触控屏更薄更省空间]()

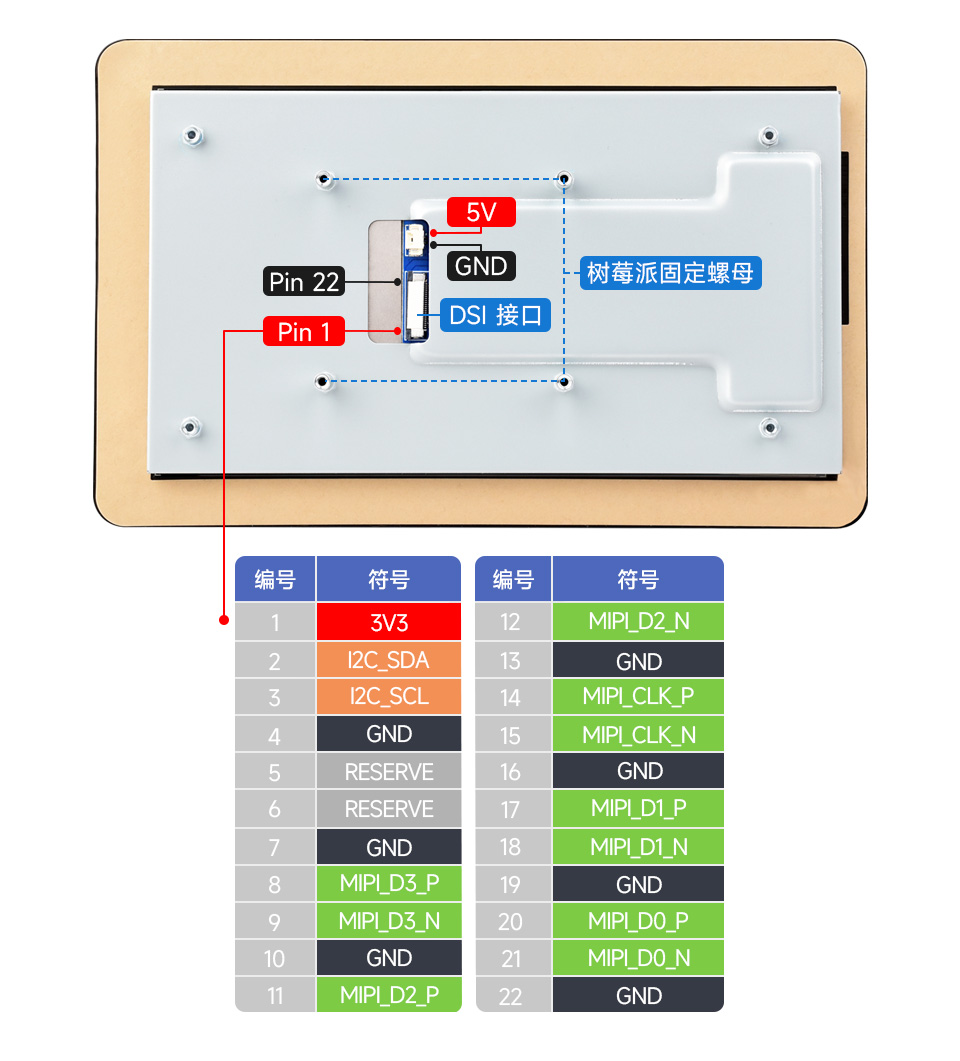

接口简介
![7 英寸 DSI 显示屏/触控屏接口说明]()

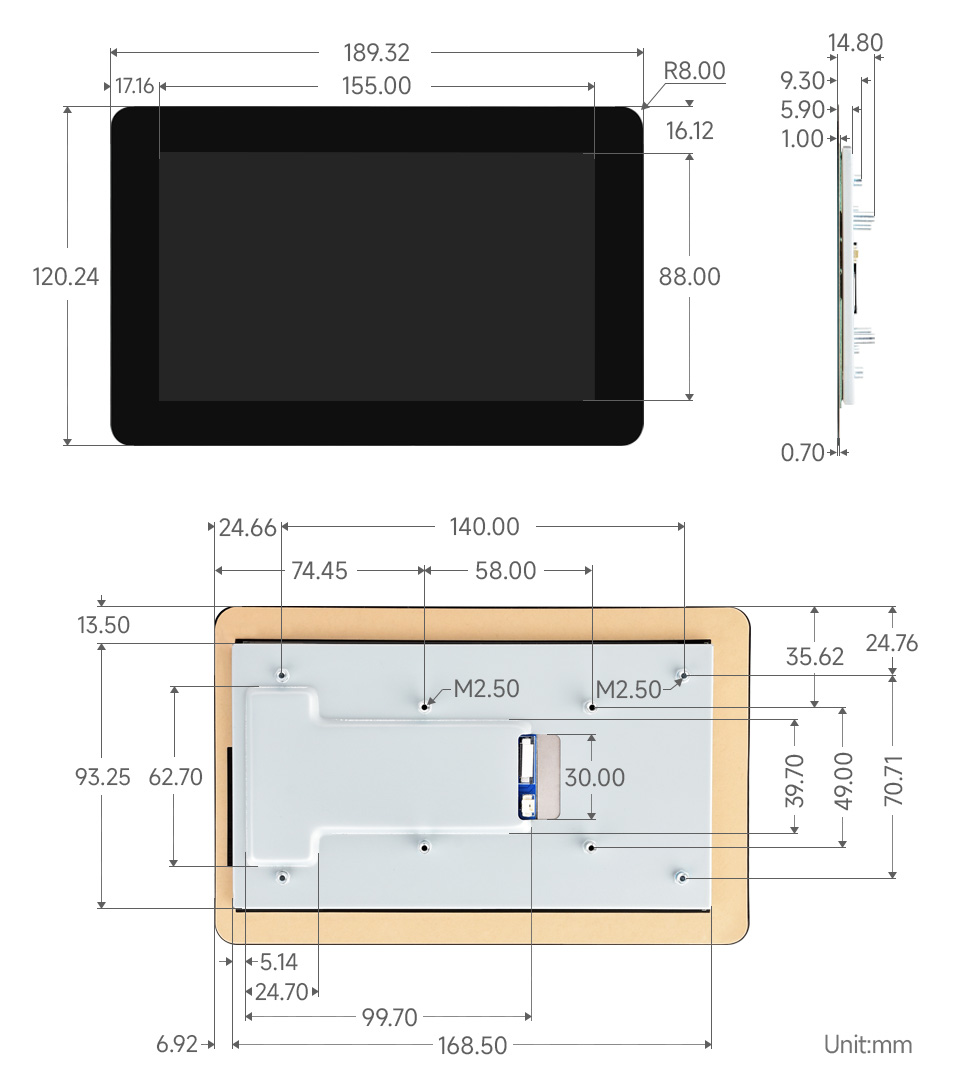

产品尺寸
![7 英寸 DSI 显示屏/触控屏产品尺寸]()
| 屏幕 |
| 亮度 |
450cd/㎡ |
| 像素大小(H×V) |
0.12075×0.12075 (mm) |
| 分辨率 |
720×1280 |
| 可视角度 |
170° |
| 尺寸 |
7 英寸 |
| 显示色域 |
70%NTSC |
| 显示面板 |
IPS |
| 通信接口 |
MIPI DSI |
| 触摸 |
| 触摸点数 |
10点 |
| 触摸类型 |
电容触摸 |
| 触摸面板 |
全贴合钢化玻璃 |
| 接口及外设 |
| 触摸接口 |
I2C |
型号：7-DSI-TOUCH-A
- 7-DSI-TOUCH-A 触控屏 × 1

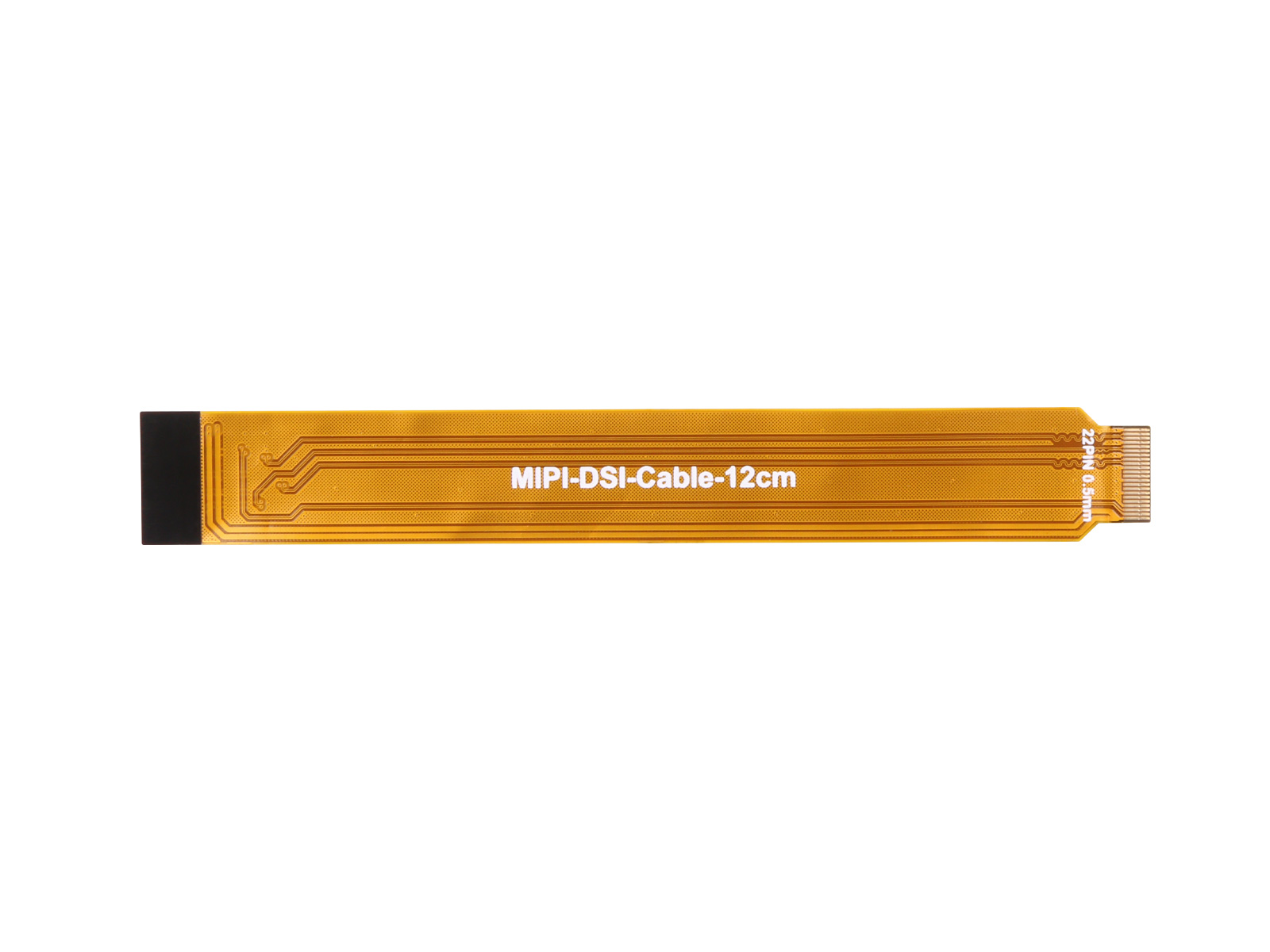

- MIPI DSI 连接线 × 1

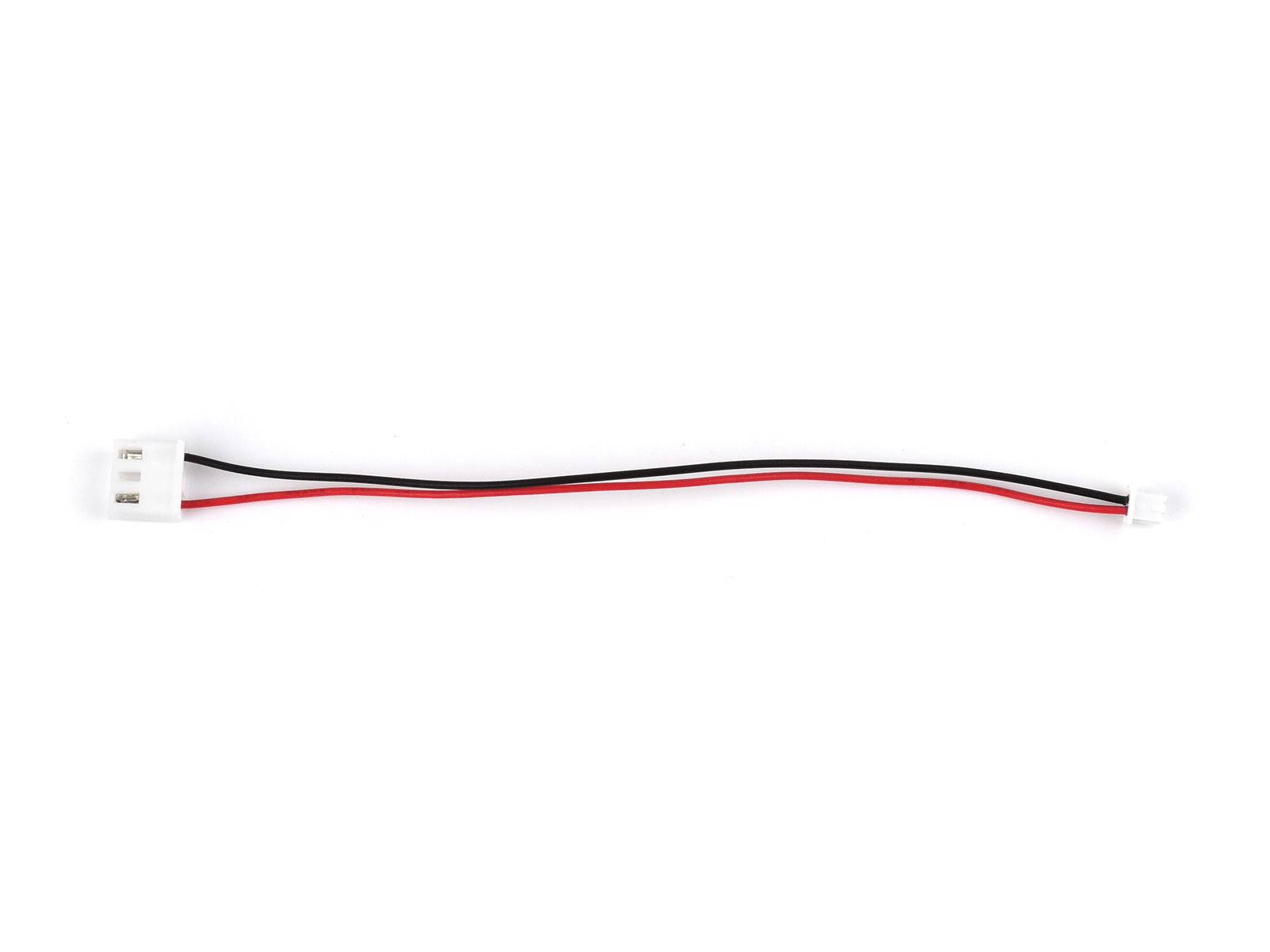

- MX 1.25 2PIN 转 2.54 3P 连接线 × 1

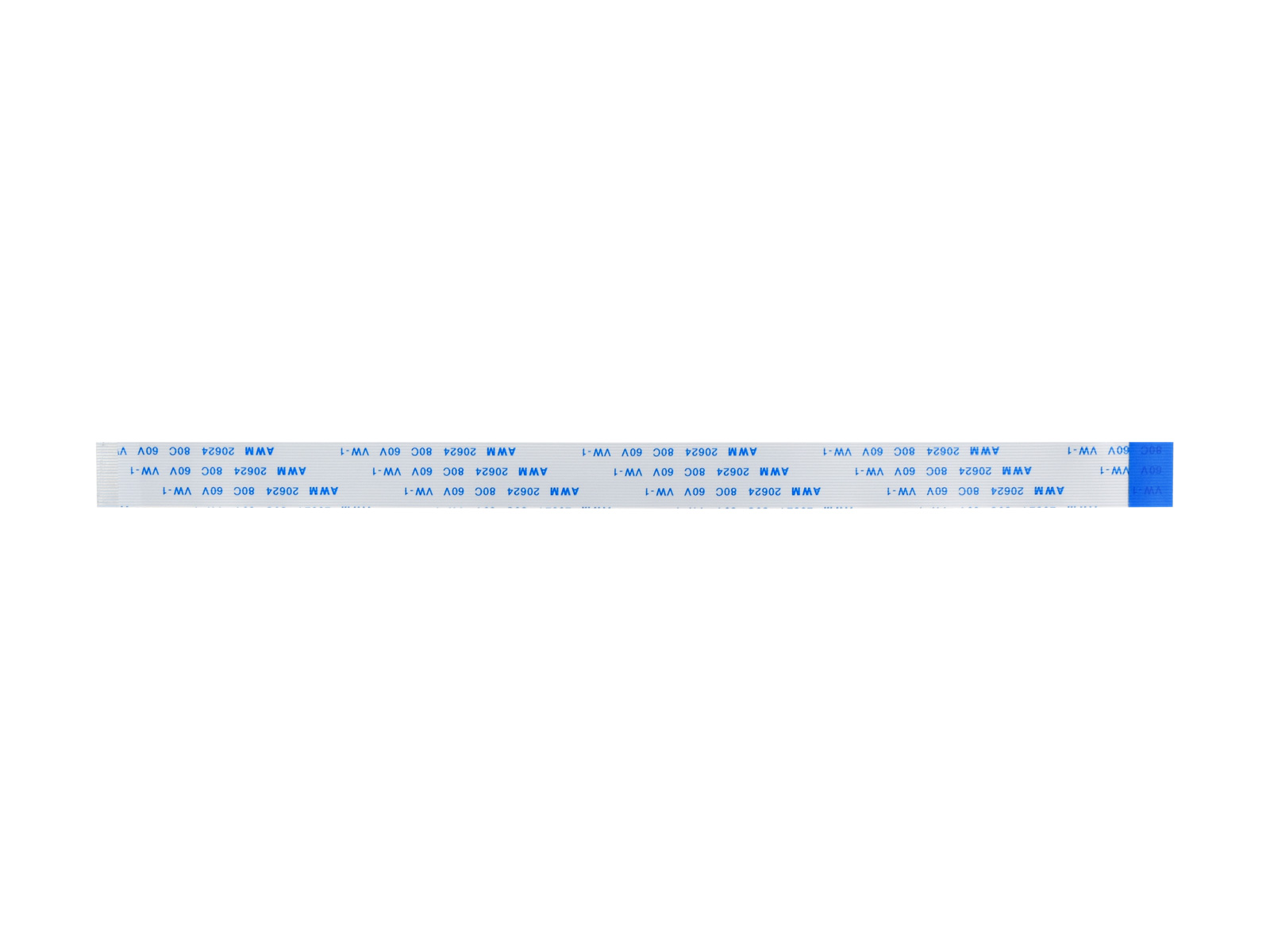

- 22PIN FFC 线 (异向) × 2

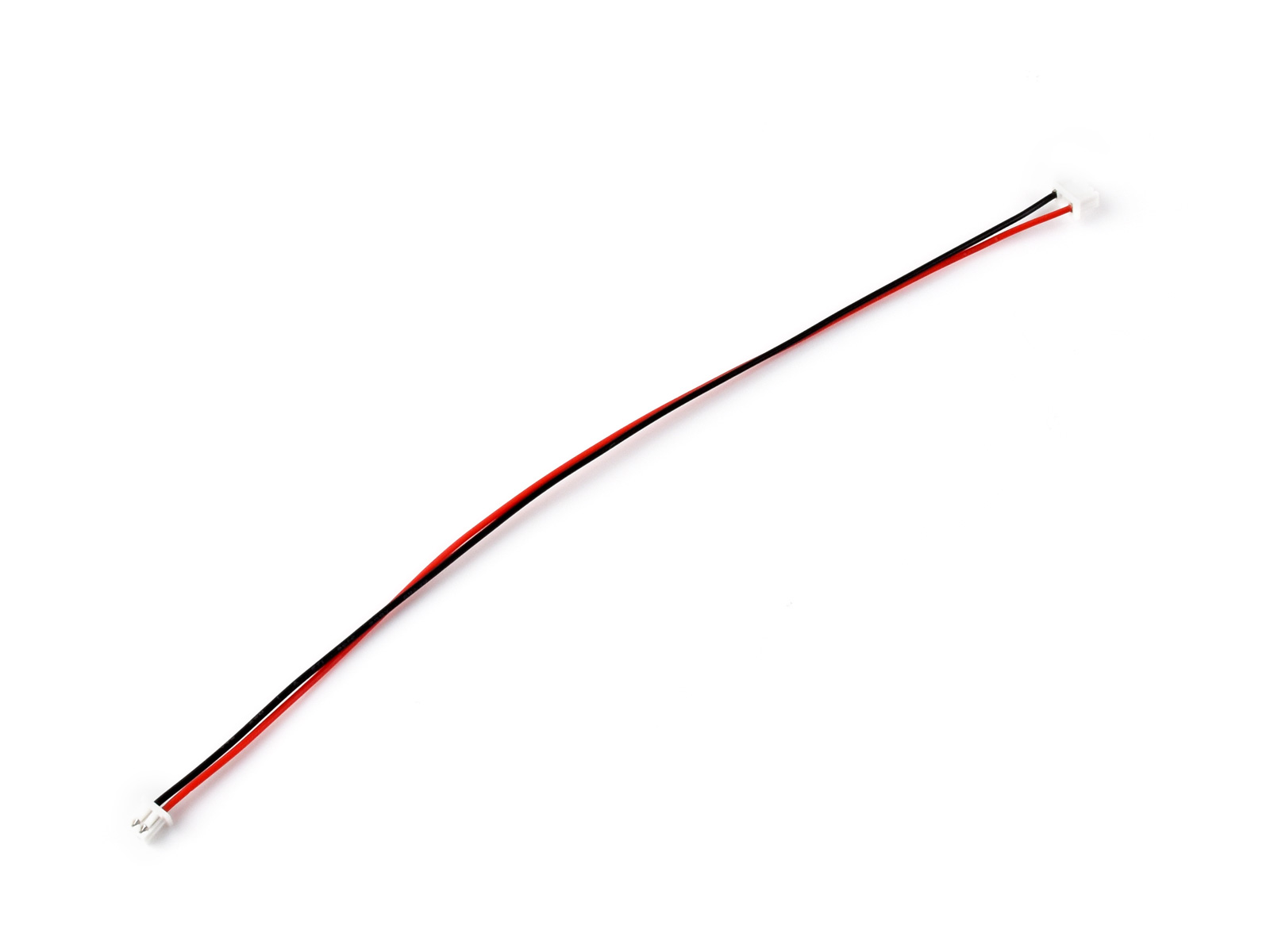

- MX1.25 2PIN 转 4PIN × 1

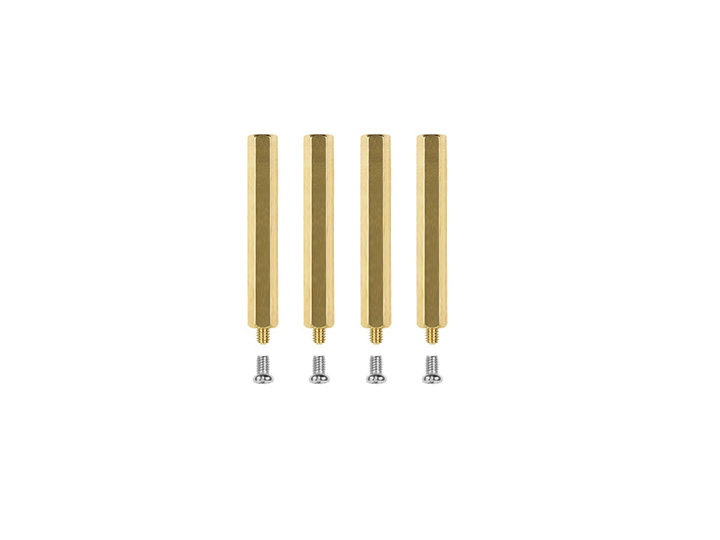

- 铜柱包 × 1
