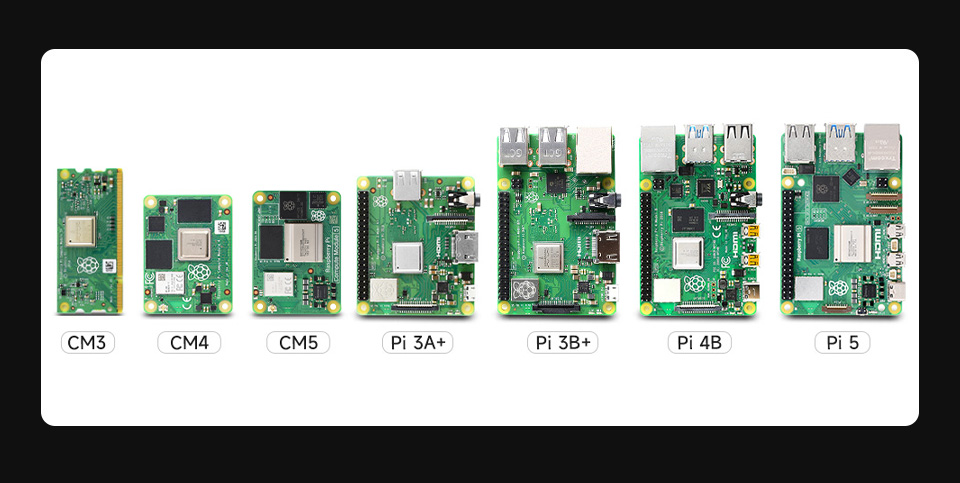

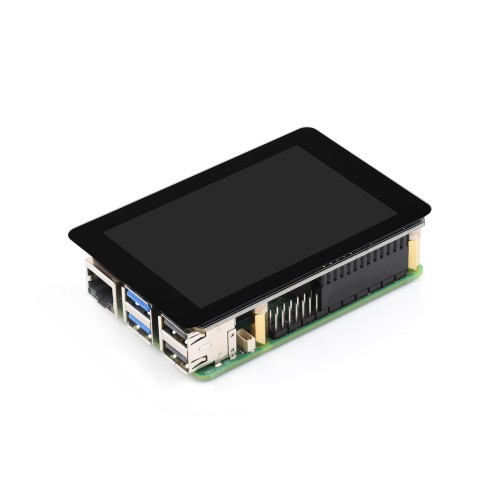

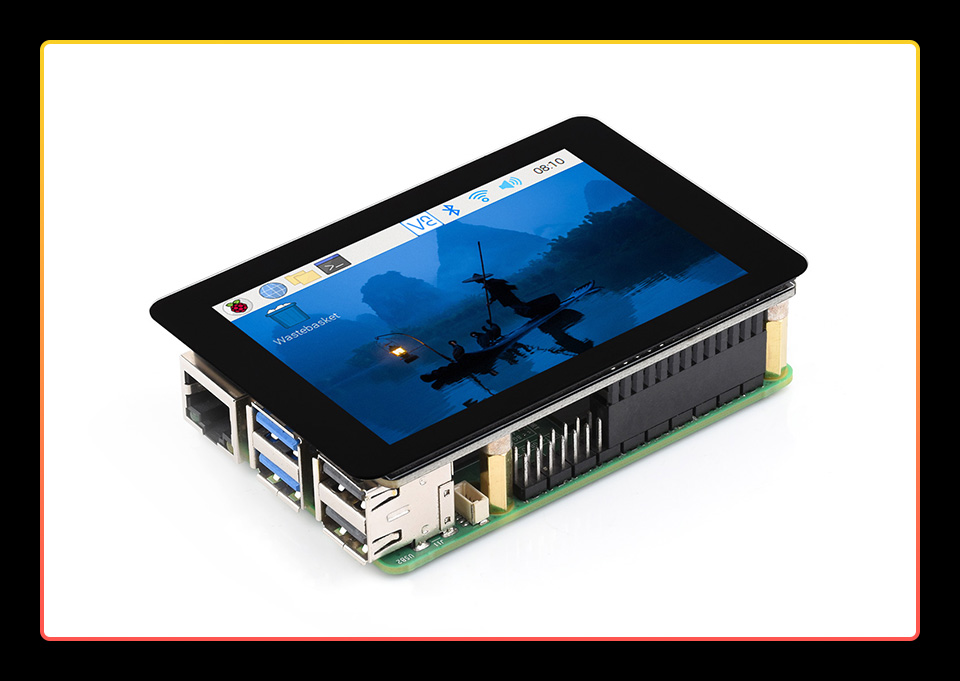

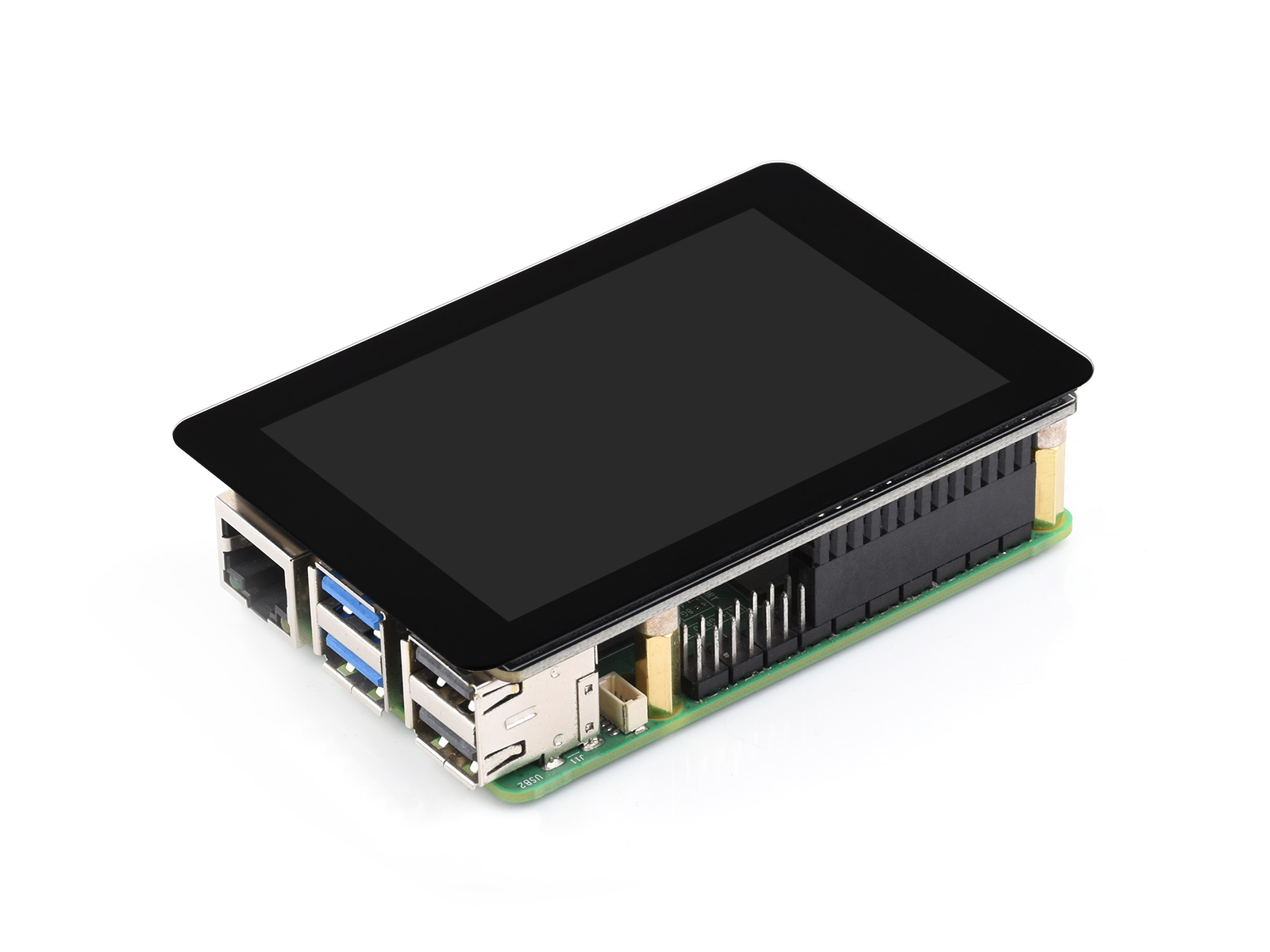

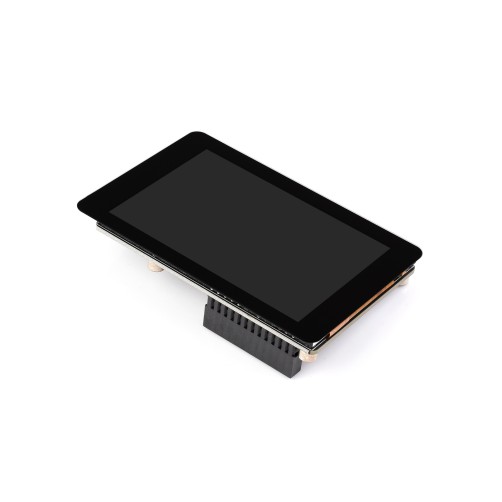

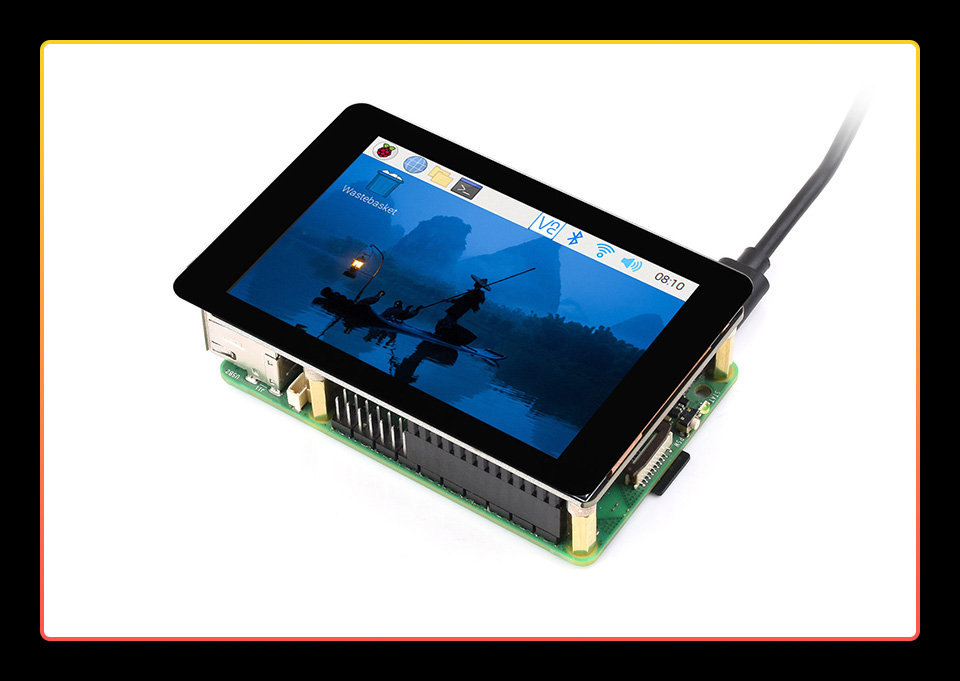

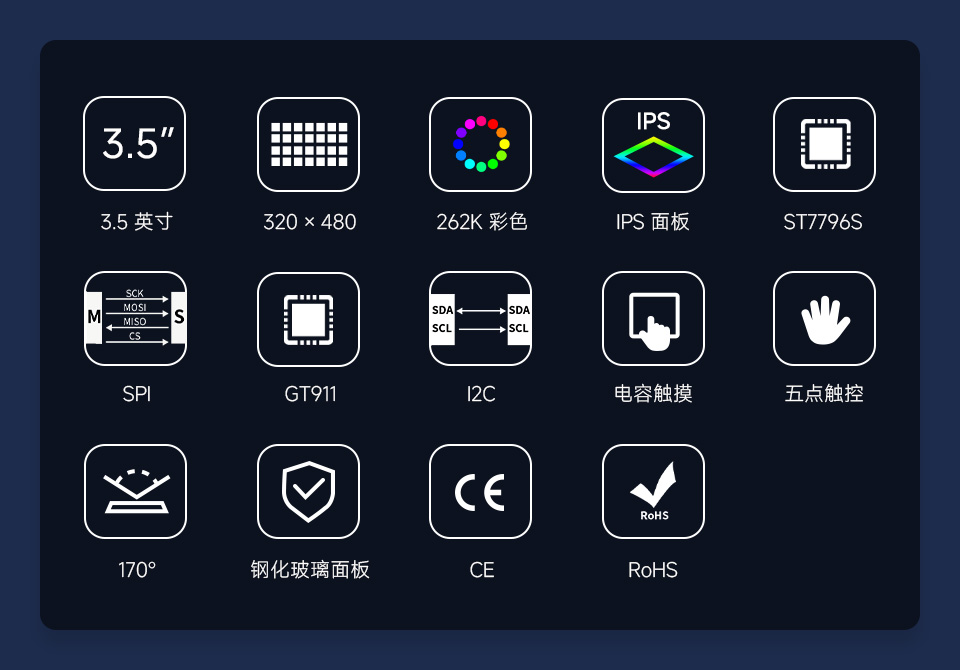

| 工作电压 | 5V | 逻辑电平 | 3.3V |
|---|---|---|---|
| 显示芯片 | ST7796S | 触摸芯片 | GT911 |
| 显示接口 | 4-wire SPI | 触摸接口 | I2C |
| 显示面板 | IPS | 显示尺寸 | 3.5inch |
| 触摸类型 | 电容感应式 | 触控点数 | 五点触控 |

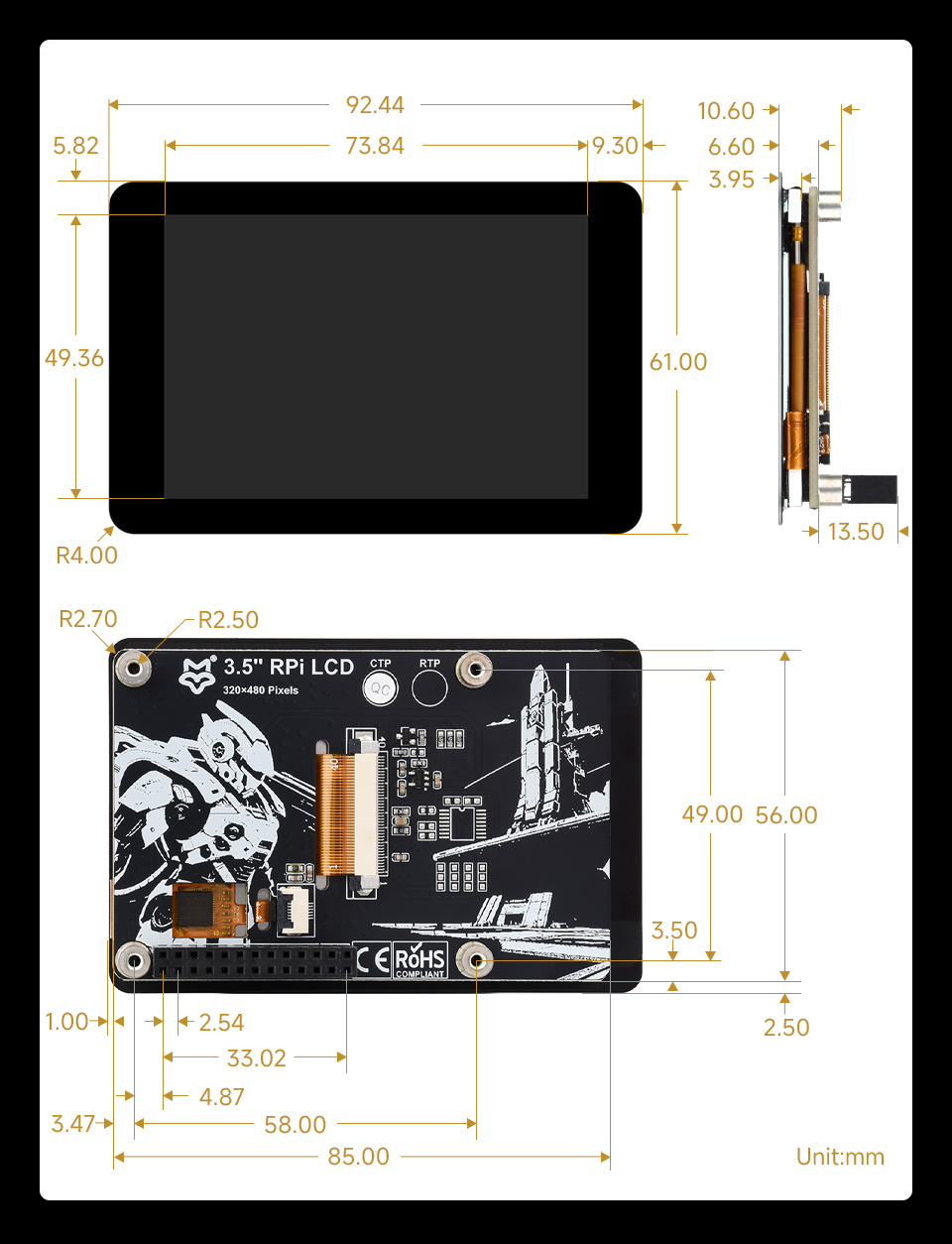

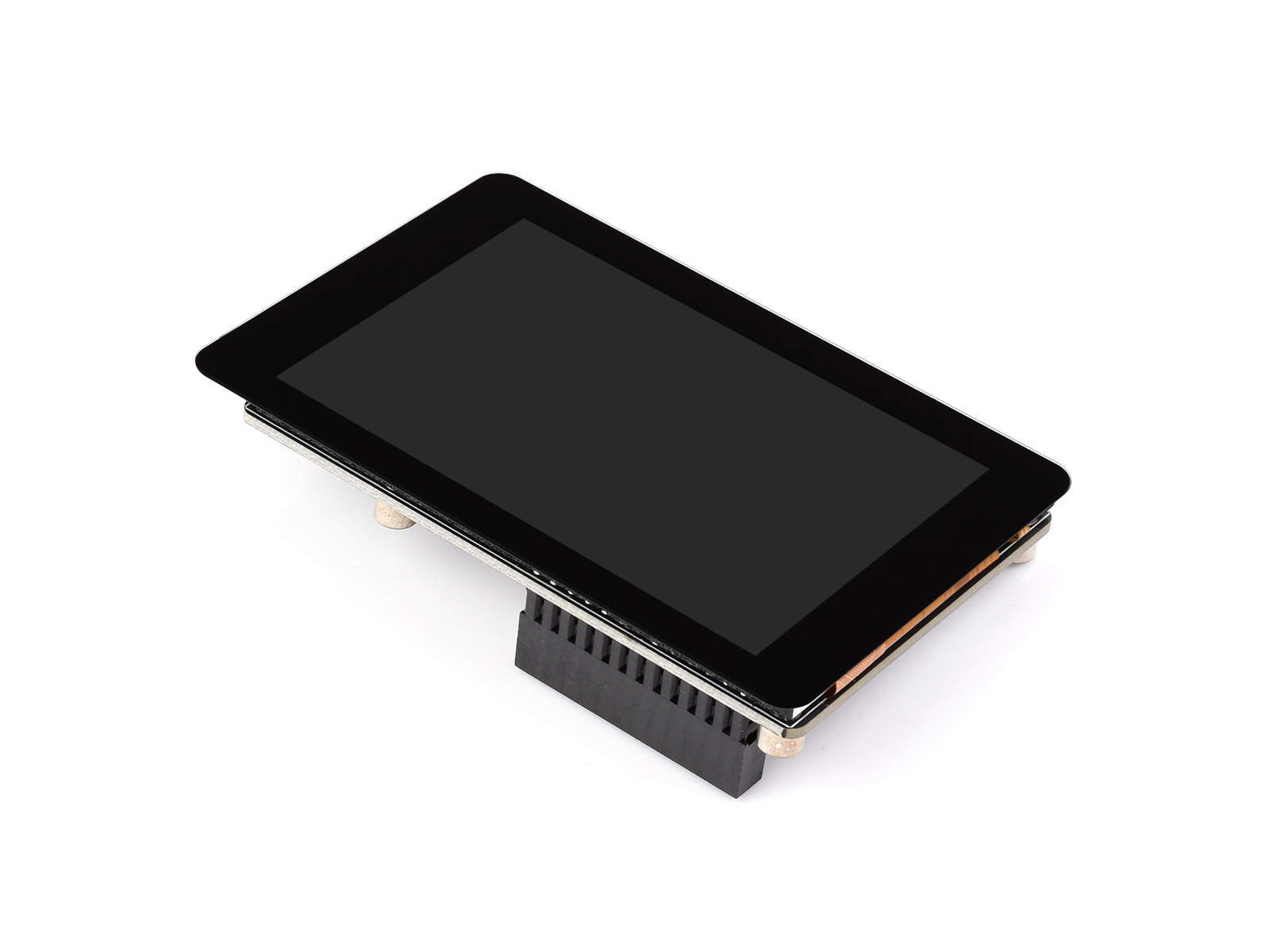

| 显示尺寸 | 49.36 × 73.84 (mm) | 盖板尺寸 | 61.00 × 92.44 (mm) |

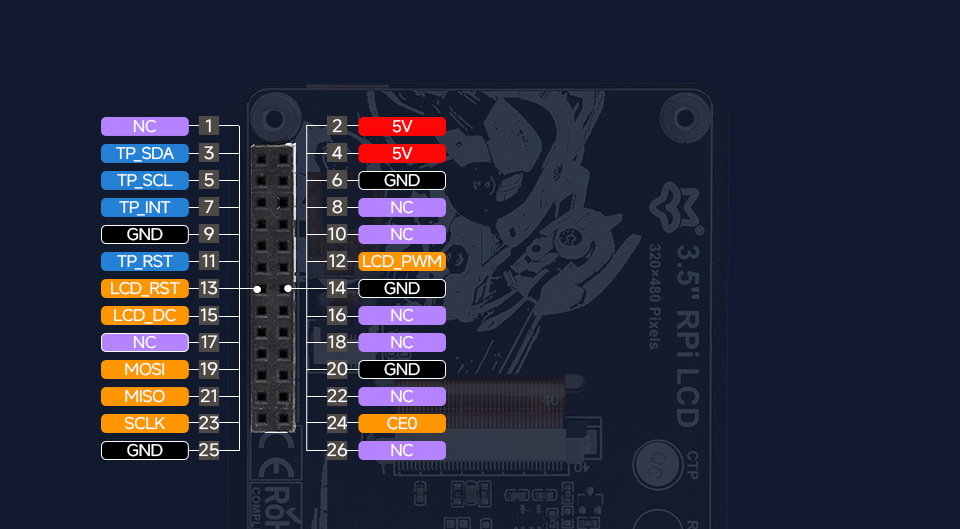

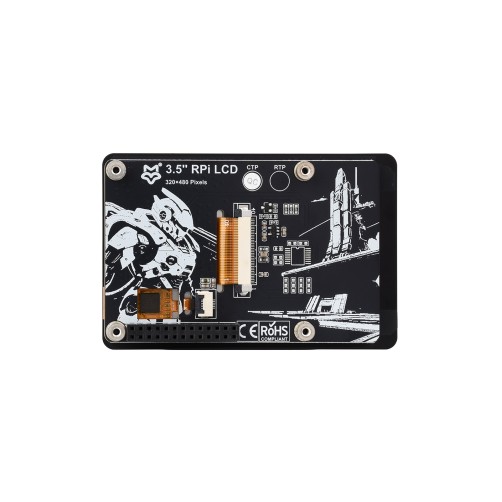

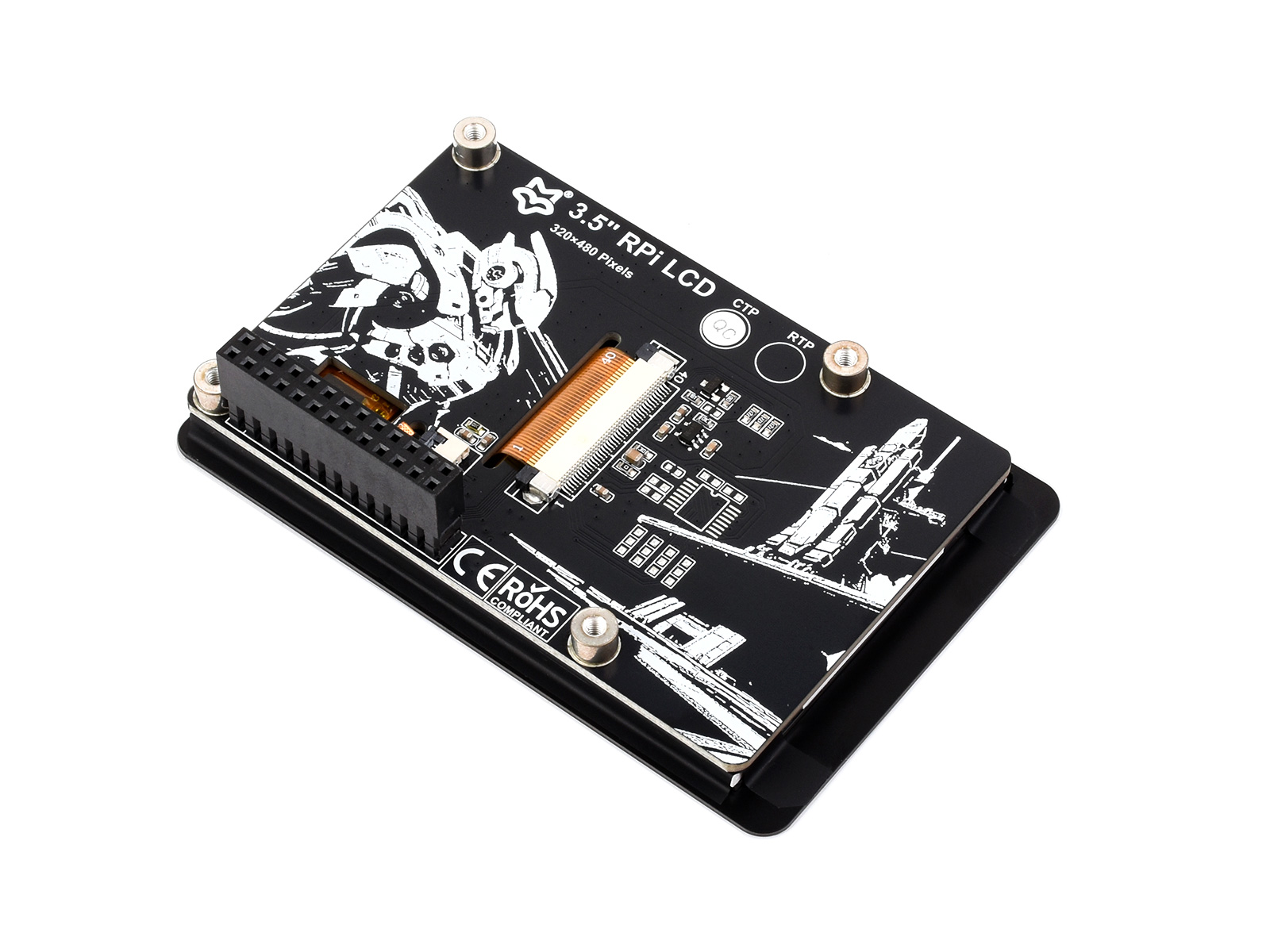

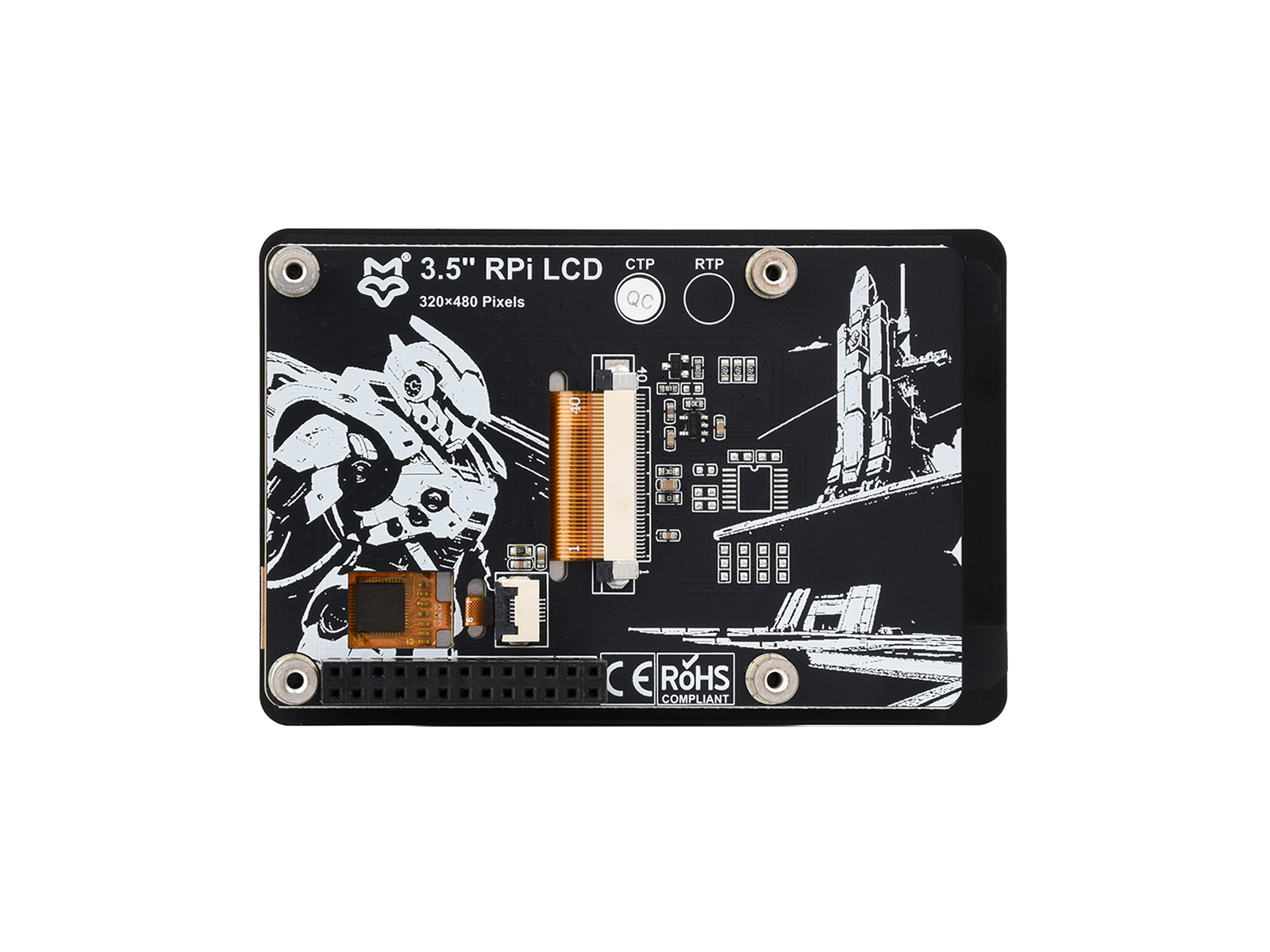

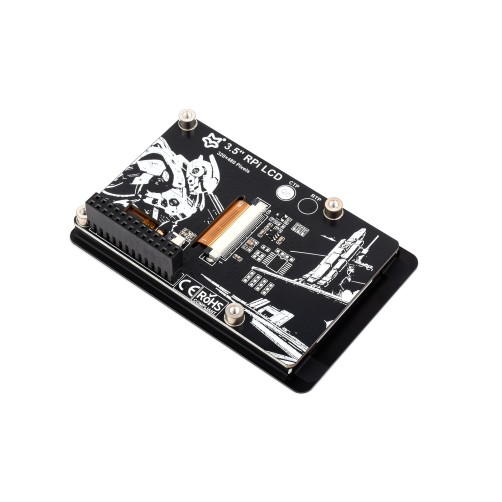

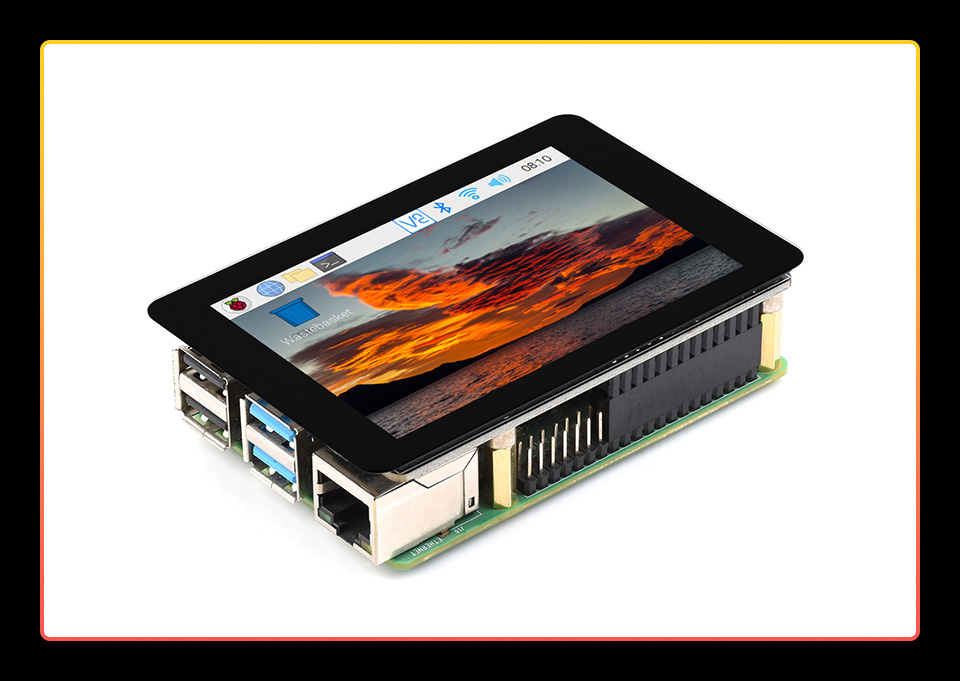

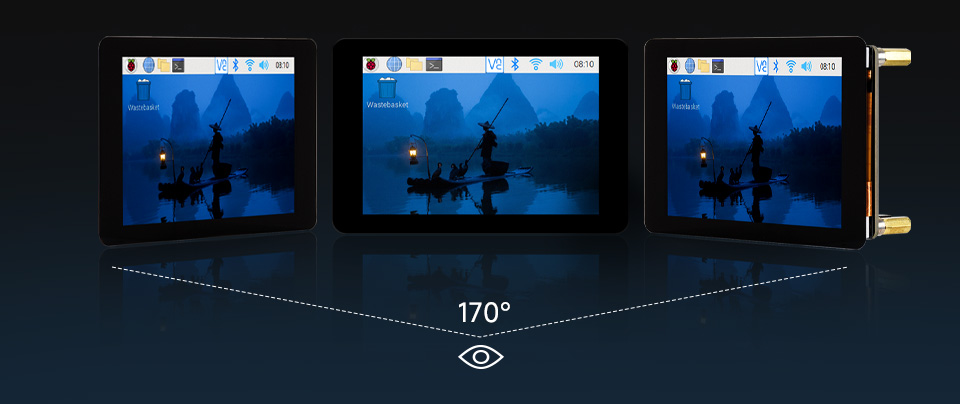

| 引脚号 | 标识 | 描述 |
|---|---|---|
| 1 | NC | NC |
| 2 | 5V | 电源正 (5V 电源输入) |
| 3 | TP_SDA | TP 的数据引脚 |
| 4 | 5V | 电源正 (5V 电源输入) |
| 5 | TP_SCL | TP 的时钟引脚 |
| 6 | GND | 电源地 |
| 7 | TP_INT | TP 的中断引脚 |
| 8 | NC | NC |
| 9 | GND | 电源地 |
| 10 | NC | NC |
| 11 | TP_RST | TP 的复位引脚，低电平有效 |
| 12 | LCD_PWM | LCD 的 PWM 背光引脚 |
| 13 | LCD_RST | LCD 的复位引脚，低电平有效 |
| 14 | GND | 电源地 |
| 15 | LCD_DC | LCD 的数据 / 命令引脚， 低电平表示命令，高电平表示数据 |
| 16 | NC | NC |
| 17 | NC | NC |
| 18 | NC | NC |
| 19 | MOSI | SPI 通信 MOSI 引脚 |
| 20 | GND | 电源地 |
| 21 | MISO | SPI 通信 MISO 引脚 |
| 22 | NC | NC |
| 23 | SCLK | SPI 通信 CLK 引脚 |
| 24 | CE0 | LCD 的片选引脚，低电平有效 |
| 25 | GND | 电源地 |
| 26 | NC | NC |
| 屏幕 | |
| 亮度 | 200cd/㎡ |
| 像素大小(H×V) | 0.153×0.153(mm) |
| 分辨率 | 320×480 |
| 刷新率 | 60Hz |
| 可视角度 | 170° |
| 尺寸 | 3.5 英寸 |
| 支持调光 | 是 |
| 显示色域 | 65%NTSC |
| 显示芯片 | ST7796S |
| 显示面板 | IPS |
| 通信接口 | 4-wire SPI |
| 逻辑电平 | 3.3V |
| 触摸 | |
| 触摸点数 | 5点 |
| 触摸类型 | 电容触摸 |
| 触摸芯片 | GT911 |
| 触摸面板 | 钢化玻璃 |
| 接口及外设 | |
| 触摸接口 | I2C |
| 其它 | |
| 电源接口 | GPIO |
| 电源输入 | 5V |
